Контрольні питання

1. Опишіть робочі процеси підіймальних механізмів автомобілів-самоскидів МАЗ-5549, КамАЗ-5511, КрАЗ-256Б1, БелАЗ-540?

2. Перерахуйте особливості конструкції платформ сучасних автомобілів-самоскидів?

Лабораторна робота №4 визначення величини коефіцієнта стійкості автомобіля-самонавантажувача

Мета роботи – визначити величину коефіцієнта статичної стійкості автомобіля-самонавантажувача.

4.1. Основні теоретичні положення

Визначити величину коефіцієнта стійкості автомобіля-самонавантажувача при мінімальному і максимальному вильоті стріли і порівняти його з допустимим, при необхідності розрахувати виносні опори. Побудувати характеристику безпечної роботи автомобіля-самонавантажувача. Дані для розрахунків взяти із таблиці 4.1

Ступінь стійкості автомобіля-самонавантажувача визначається коефіцієнтом стійкості за формулою

, (4.1)

де - відновлюваний момент, що створюється силою тяжіння шасі і вантажопідіймальної установки;

- опрокидуючий момент, що створюється силою тяжіння піднімаючого вантажу;

= 1,4 - допустимий коефіцієнт стійкості.

Відновлювальний і опрокидуючий моменти визчаються із виразів за формулами

а) без виносних опор

(4.2)

б) з виносними опорами

(4.3)

де - сумарна маса шасі і вантажопідіймальної установки визначаємо за формулою

(4.4)

- прискорення вільного падіння;

- ширина колії шасі;

- маса підіймального вантажу;

- виліт стріли;

- відстань між виносними опорами.

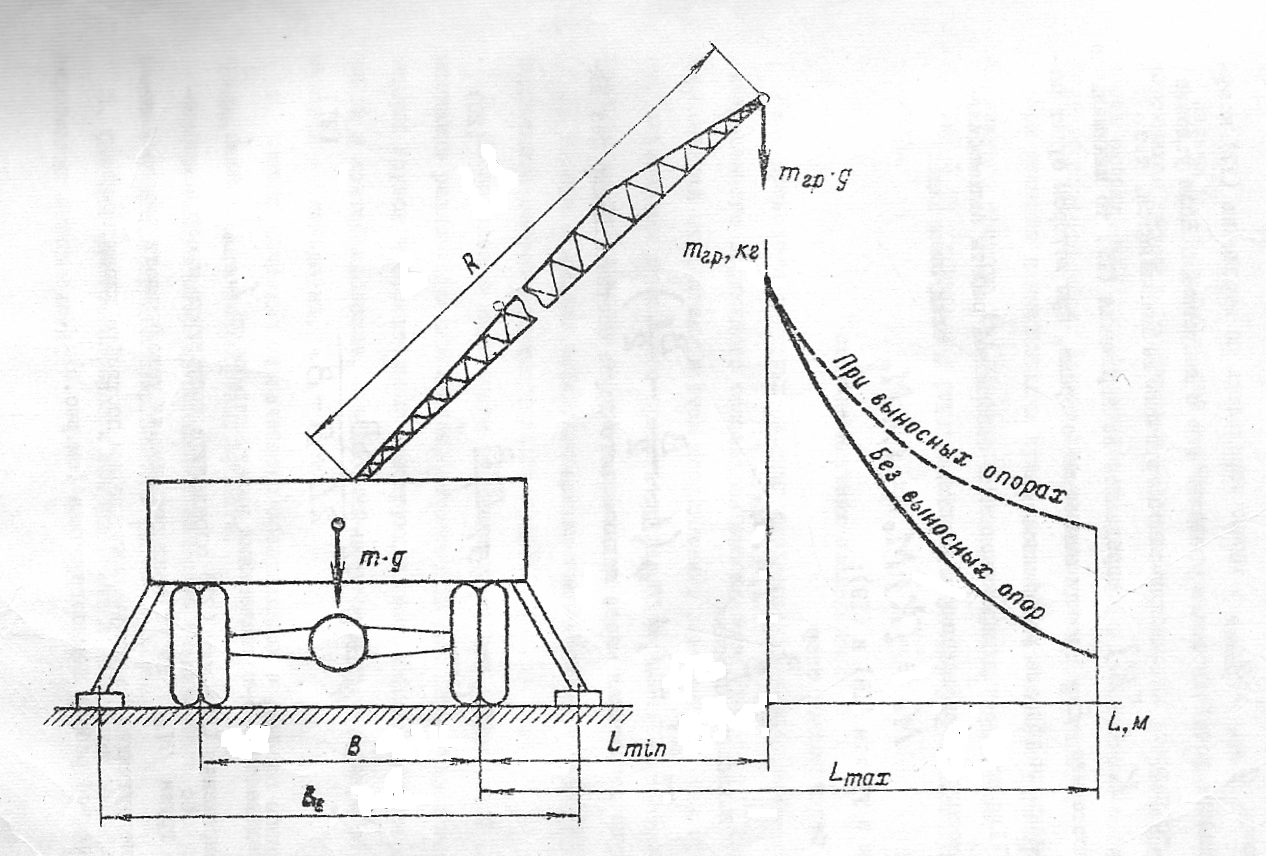

Рисунок 4.1 – Схема сил, що діють на автомобіль-самонавантажувач і його характеристика безпечної роботи

Розрахувавши по (4.2) і при мінімальному і максимальному вильотах стріли і відповіднимим їм масам піднімаючого вантажу і , потрібно визначити за формулою (4.1) коефіцієнт стійкості і порівняти його з допустимим. Якщо умова стійкоості автомобіля-самонавантажувача не виконується, тобто , визначтете із формули (4.3) ту відстань між виносними опорами, при якій буде зберігатисяся умова стійкості.

Для побудови характеристики безпечної роботи автомобіля-самонавантажувача формулу (4.1) запишимо в наступному вигляді

(4.5)

Підставивши в цю формулу відповідні значення моментів, отримаємо:

- для випадку без виносних опор

(4.6)

- для випадку з виносними опорами

(4.7)

Задаючись п’ятьма шістьма значеннями вильоту стріли від до побудуйте характеристику безпечної роботи самонавантажувача (рис.4.1).

Таблиця 4.1 – Вихідні дані

Варіант	Маса шасі M, кг	Ширина колії B, м	Маса вантажу установки mву, кг	Мін. виліт стріли Lmin, м	Мак. виліт стріли Lmax, м	Маса вантажу при Lmin, кг	Маса вантажу при Lmax, кг
