Лабораторна робота №3 розрахунок гідравлічного підйому механізму телескопічного типу самоскидного причепа
Мета роботи – розрахувати гідравлічний підйом механізму телескопічного типу самоскидного причепу.
3.1. Основні теоретичні положення
Розрахувати гідравлічний підіймальний механізм телескопічного типу самоскидного причепа. Дані для розрахунків взяти із попередніх лабораторних робіт, а також із табл.3.1 у відповідності з (рис. 3.1). Масу корпуса кузова прийняти рівною 7% від повної маси причепа. Прийняти, що центр тяжіння кузова розміщений в його геометричному центрі. По даним розрахунків побудувати графіки зміни навантаження на гідропідйомник, довжини гідроциліндра і тиску оливи в циліндрі від кута підйому кузова, розмістивши їх один під одним з збереженням масштабу кута підйому.

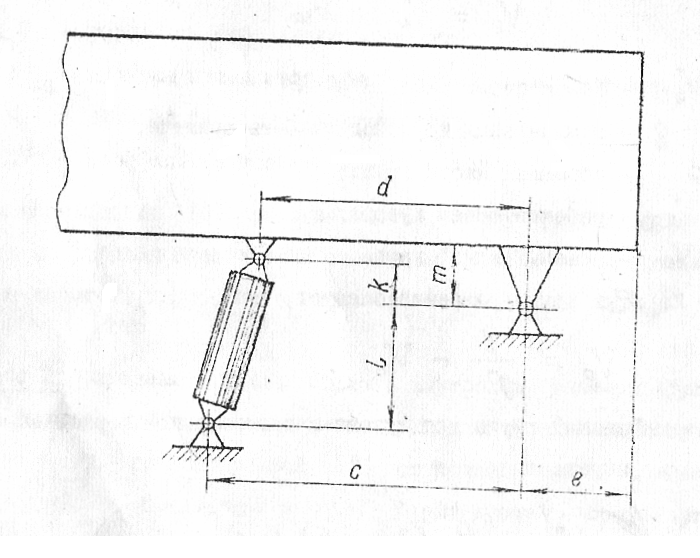

Рисунок 3.1 - Схема розміщення гідропідйомного механізму кузова
Перед
розрахунком
гідропідйомника
накресліть
у
масштабі
схему підйому
кузова через 5
- 6
від
початкового
кута
підйому
до
.
Нехтуючи тертям в циліндрі і шарнірах, можна написати наступне рівняння моментів відносно точки О2 (рис. 3.2).
,
(3.1)
де
- сила тяжіння
вантажу
і
кузова;
-
зусилля
на штоці
гідроциліндра;
-
плечі
моментів
сил відповідно
і
.
Плечі
і
визначаються
графічно
із
схеми
підйому
кузова
для кожного
його
положення.
Із
попередньої
формули
легко визначити
зусилля
на штоці
за формулою
,
(3.2)
і тиск оливи в телескопічному гідроциліндрі визначаємо за формулою
(3.3)
де
-
площа відповідної висувної ланки ;
Діаметр j-тої ступені гідроциліндра визначимо за наступною формулою
(3.4)
де
- найбільша
величина зусилля
на штоці
гідроциліндру
в межах
висувної j-тої ступені;
-
номінальний
тиск,
що
розвивається
гідронасосом.
Вибирається
із
стандартного
ряду
тисків:
10, 12.5, 14,
16, 29 МПа.

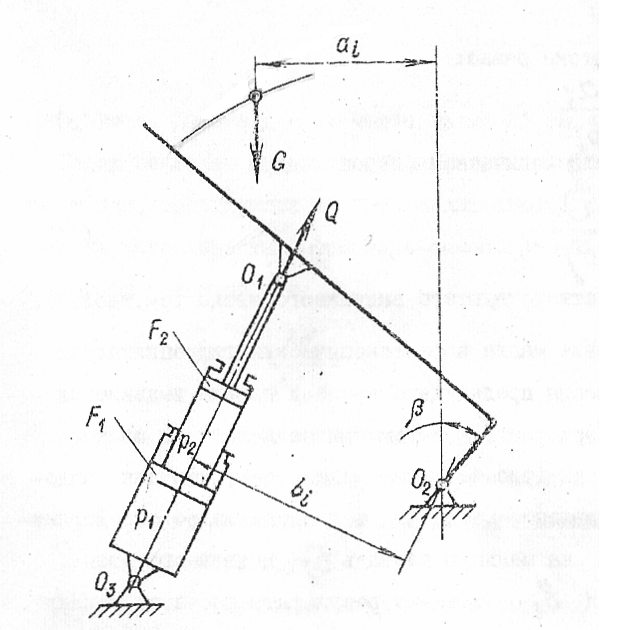

Рисунок 3.2 - Схема підйому кузова
Відмітимо, що тиск оливи в телескопічних гідроциліндрах в момент кінця висування попередньої ланки і початку висування наступної ланки скачкоподібно зростає, а потім плавно падає до повного висування даної ланки (рис.4). Це визвано тим, що для кожної наступної висувної ланки тиск оливи р в гідроциліндрі визначається діленням зусилля Q на площу Fj висувної ланки, яка менше площі попередньої ланки.
Значення
плеч
і
‚
а також
результати
розрахунків
зусилля
на штоці
,
тиску
оливи
і
довжини
штока для кожного
положення
кузова рекомендується
заносити
в таблицю.
Отримані
дані
необхідно
представити
у
вигляді
залежностей
,
і
від
кута
підйому
кузова (рис.4). Необхідно
мати
на
увазі,
що
ці
криві
являются розрахунковими
і
побудовані
вони,
виходячи
із
припущення,
що
вантаж
із
кузова не висипається
до повного
його
підйому.
В дійсності
скидання
сипучого
вантажу
починається
при підйомі
кузова на кут
і
тому фактичне
навантаження
на підйомний
механізм
і
тиск
оливи
в циліндрі
при великих
кутах
будуть
значно нижче.
Таблиця 4.1 – Вихідні дані
Варіант |
Найб. кут підйому max,град |
Напрямок розвантаження |
Відстань від борту розвантаження e, м |
Відстань від днища m, м |
Відстань від осі кріплення циліндра по горизонталі с, м |
Відстань від осі кріплення циліндра по вертикалі l ,м |
Відстань до осі кріплення рухомої точки циліндра по горизонталі d, м |
Відстань до осі кріплення рухомої точки циліндра по вертикалі к ,м |
