Стираючо-ріжучі лопатеві долота

Лопатеві долота цього типу, призначені для буріння глибоких свердловин, будь-яким способом з центральною і боковою промивкою у малоабразивних середніх породах. Ці долота відрізняються від двох- і трилопатевих відсутністю вигину і більшою товщиною лез лопат, більшою масивністю, армуванням лопат твердосплавними вставками не тільки по ребрах, але і по нижніх крайках (лезах) і наближенням випускних отворів промивного вузла до вибою. У цілому ці долота більш фрезуючої, ніж ріжучої дії. І загальний вид більше нагадує старі фрезерні, а не лопатеві долота. Ці долота випускаються в двох різновидах: із трьома і шістьма лопатами. Трилопатеві долота виготовляються типу МСЗ у двох модифікаціях: ЗИР-МСЗ і ЗИРГ-МСЗ, а шестилопатеві – типу С в модифікаціях 6ИР-С і 6 ИРГ – С.

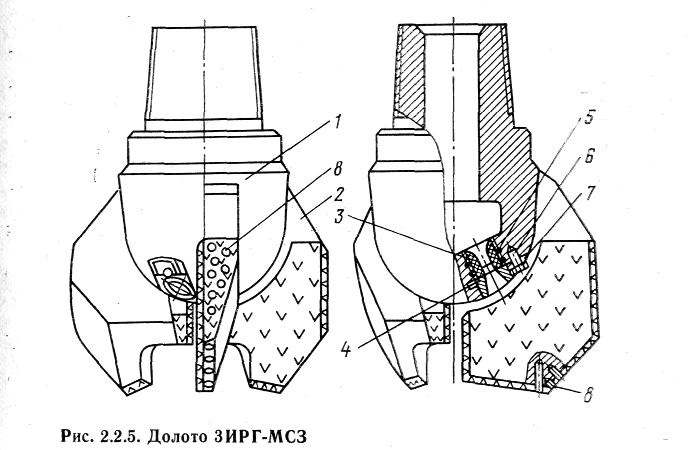

Долото ЗИРГ-МСЗ (рис. 1.4) складається з порожнистого корпуса, трьох лопат, штирів, які армують крайки, що вступають у контакт із породою, і промивного вузла із соплом, байонетною шайбою, стопорною шайбою, гвинтом 6 і ущільнюючими кільцями 5. Форма сопла і конструктивне виконання інших елементів промивного вузла ті ж, що й в описаному долоті 3 ЛГ. Вимоги до якості виготовлення, експлуатаційній характеристиці і надійності долота і його вузлів ті ж, що і по долоту 3 ЛГ. Нижні торці лопат 2 зрізані під кутом 45°, утворити гострокутну крайку, що ріже. З метою повного перекриття вибою гнізда під штирі 8 зміщені по лопатах відносно один одного. Проміжки поверхні між штирями наплавлені трубчастим зерновим релітом. Передні (набігаючі) поверхні лопат також наплавлені релітом. У двох лопат їхня центральна частина вирізом знизу укорочена по довжині і по висоті — приблизно наполовину, що сприяє зменшенню крутного моменту. Долота ЗИРГ випускаються 10 розмірів, і позначаються, наприклад, ЗИРГ-215,9 МСЗ.

Рис 1.4 Долото 3 ИР

Долота ЗИР відрізняються від долота ЗИРГ тільки відсутністю струминних сопів.

Долота 6 ИР (рис. 1.5) відрізняються від долота 3 ИР не тільки удвічі більшою кількістю лопат, але і більшою їх твердістю і масивністю. Три лопати 4 із шести виконуються укороченими, а інші три великі 2, 5 і 6 – звичайними з висотою h ребер, що калібрують, Тильна сторона кожної великої лопати зрізана в її торця під кутом 30°, що приводить до загострення торця у виді крайки і посиленню впливу, що ріже, на вибій шпари. Великі лопати розташовуються на рівній відстані одна від іншої по колу від укорочених лопат, що чергуються з великими. Укорочені лопати 4 допомагають великим калібрувати стінку свердловини і забезпечують центрування і стабілізацію положення долота в процесі буравлення. Верхні торці цих лопат розташовуються на рівні таких же торців великих лопат, а нижні торці – трохи вище випускних отворів промивних каналів. Усі торцеві, вхідні в контакт із породою поверхні укорочених і великих лопат армуються уставними твердосплавними штирями 3.

Рис 1.5 Долото 6 ИР

Долото 6 ИРГ (рис. 1.6) відрізняється від долота 6 ИР тільки присутністю сопів з вузлами їхнього кріплення і виконанням у промивному каналі гнізда під струминне сопло.
