1. Алгоритм ответа на вопрос:

• точность размеров - точность поверхностей наружного и внутреннего контура;

- точность межосевых расстояний (при наличии);

- точность расстояний от осей отверстий до плоскостей;

• точность формы;

• точность взаимного расположения поверхностей;

• качество поверхностного слоя и твердость.

Для качественной оценки технологичности следует проанализировать чертеж детали, например, с точки зрения:

• степени унификации геометрических элементов (диаметров, длин, резьбы, модулей, радиусов перехода и т.п.)

• наличия удобных базирующих поверхностей, обеспечивающих возможность совмещения и постоянства баз;

• возможности свободного подвода и вывода режущего инструмента при обработке;

• удобства контроля точностных параметров детали;

• возможности уменьшения протяженности точных обрабатываемых поверхностей;

• соответствия формы дна отверстия форме конца стандартного инструмента (сверла, зенкера и т.д.).

2. Работа без брака: мм; _мм.

Поле рассеяния .

мм, мм.

Брак по верхней границе допуска .

Ф(1,3)=0,4032 .

Для исключения появления брака по обоим границам необходимо сдвинуть настроечный размер в сторону уменьшения на величину 6,5 мкм.

3. Номинальная площадь среза S_N = 2 мм²; действительная S_Д = 1,9376 мм².

4. Погрешность базирования ε_б при обработке шпоночного паза в размер в с установкой в призму будет зависеть от допуска на диметр заготовки (поверхность _-0,18) и угла призмы. Для ее определения следует использовать зависимость:

37,3 мкм.

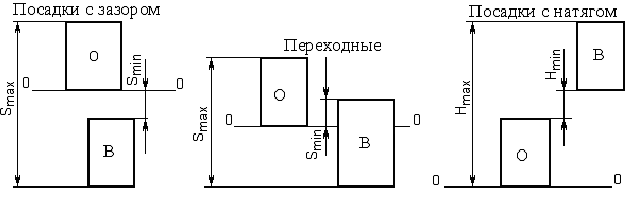

5. EMBED PBrush

6. Коэффициент фондоотдачи η_ф характеризуется объёмом выпуска продукции (Q_ц) в ценностном выражении, приходящимся на 1 у.е. основных фондов (Ф):

η_ф = Q_ц / Ф,

где Q_ц = Ц_расч.· N – годовой объём выпуска продукции в ценностном выражении, руб.;

Ф = Ф_ЗД + Ф_ОБ + Ф_ИНС. + Ф_ИН. - основные фонды, руб.

Специальность 151001 – «Технология машиностроения»

Специализация 151001.65 - Общая технология производства авиационно-космической техники

Эталонные ответы к комплексному контрольному заданию № 5

1. Алгоритм ответа на вопрос:

• точность размеров - точность поверхностей наружного и внутреннего контура;

- точность межосевых расстояний (при наличии);

- точность расстояний от осей отверстий до плоскостей;

• точность формы;

• точность взаимного расположения поверхностей;

• качество поверхностного слоя и твердость.

Для качественной оценки технологичности следует проанализировать чертеж детали, например, с точки зрения:

• степени унификации геометрических элементов (диаметров, длин, резьбы, модулей, радиусов перехода и т.п.)

• наличия удобных базирующих поверхностей, обеспечивающих возможность совмещения и постоянства баз;

• возможности свободного подвода и вывода режущего инструмента при обработке;

• удобства контроля точностных параметров детали;

• возможности уменьшения протяженности точных обрабатываемых поверхностей;

• соответствия формы дна отверстия форме конца стандартного инструмента (сверла, зенкера и т.д.).

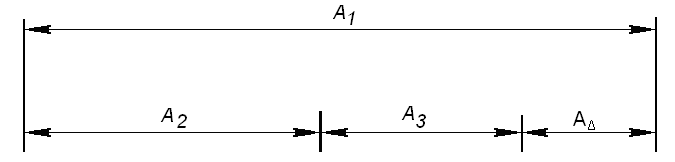

2. Размерная цепь А – это четырехзвенная линейная размерная цепь, у которой звено А₁ является увеличивающим звеном, звенья А₂ и А₃ являются уменьшающими и А_ - замыкающее звено.

Для нахождения номинального размера звена А_ воспользуемся зависимостью:

А₂ + А₃ - А₁ + А_ =0.

Откуда А_= А₁ – (А₂ + А₃) = 55 – 24 - 25 = 6 мм.

Допуски Т_Аi составляющих звеньев равны:

.

Известно, что допуск замыкающего звена равен сумме допусков составляющих звеньев размерной цепи, т.е.

= 600 + 200 + 400 = 1200 мм.

Воспользовавшись рекомендациями /1/, определим верхнее S_ и нижнее I_ отклонения замыкающего звена:

S_=S_А1 –(Т_А2+Т_А3)=0 - (-0,10 - 0,20)=+ 0,30 мм;

I_=I_А1 –(S_А2+S_А3)= - 0,6-(0,10 + 0,200)= - 0,90 мм.

Следовательно, размер А_ = 6(_-0,9^+0,3).

3. Основное время Т₀ = L · i/n · S. Тогда Т₀₁ = 0,4 мин., а Т₀₂ = 0,18 мин

4. Преобразуем приведенную зависимость относительно движения подачи и подставив численные значения входящих величин получаем следующее значение подачи:

0,11 мм/об.

5. Гибкая производственная система (ГПС) – совокупность или отдельная единица технологического оборудования и системы обеспечения его функционирования в автоматическом режиме, обладающая свойством автоматизированной переналадки при производстве изделий произвольной номенклатуры в установленных пределах значений их характеристик.

ГПС по организационной структуре подразделяются на следующие уровни:

первый уровень – гибкий производственный модуль (ГПМ);

второй уровень – гибкая автоматизированная линия (ГАЛ) и гибкий автоматизированный участок (ГАУ);

третий уровень – гибкий автоматизированный цех (ГАЦ);

четвертый уровень - гибкий автоматизированный завод (ГАЗ).

По степени автоматизации ГПС подразделяются на следующие ступени:

первая ступень – гибкий производственный комплекс;

вторая ступень – гибкое автоматизированное производство.

6. Экономическая эффективность –соотношение между получаемыми результатами производства: продукцией и материальными услугами, с одной стороны, и затратами труда и средств производства - с другой. Различают народнохозяйственную и хозрасчетную эффективность, которые в свою очередь классифицируются на абсолютную (общую) и сравнительную.

Абсолютная экономическая эффективность – отношение разности между оптовой ценой Ц предприятия и себестоимостью С продукции к капитальным вложениям К, вызвавшим эту экономию: Э_а = (Ц – С)/К. Принимается вариант с Э_{а max}.

Сравнительная экономическая эффективность представляет собой разность между сравниваемыми общими величинами экономического эффекта, исчисляемыми при различных вариантах – разрабатываемых и базовых:

Э_г = (З_б - З_н)·N,

где З_б – приведенные затраты в базовом варианте ТП, руб.; З_н - приведенные затраты в проектируемом варианте ТП, руб.; N – объём выпуска изделий.

Приведенные затраты З = С_Т + Е_НК_У. С_Т =(З_ОП + С_экс)T_{шт(шт.-к.)}/60 – технологическая себестоимость по базовому и проектируемому вариантам; Е_Н = 0,15 – нормативный коэффициент эффективности капитальных вложений; К_У = Ф/N – удельные капитальные вложения по базовому или проектируемому варианту, руб./шт.
