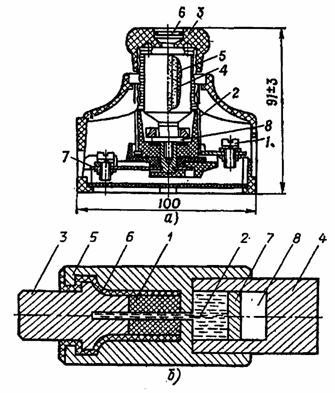

1 ) ПРС

Рисунок 5.16 – Предохранители типа ПРС (а); (б) – жидкометаллический предохранитель.

Один конец цепи подводится к контакту 1, который связан с контактной гильзой 2, соединенной резьбой с контактом съемной головки 3. Плавкая вставка 4 располагается в фарфоровом цилиндре 5, заполненном кварцевым песком. На торцах цилиндра 5 укреплены контактные колпачки, с которыми соединена плавкая вставка 4. Второй конец цепи через контакт 7 соединяется с винтом 8.

Предохранитель имеет указатель срабатывания. При сгорании плавкой вставки освобождается специальная пружина, которая выбрасывает глазок в застекленное отверстие 6. После срабатывания предохранителя заменяется цилиндр 5 со сгоревшей плавкой вставкой и сигнализирующим устройством.

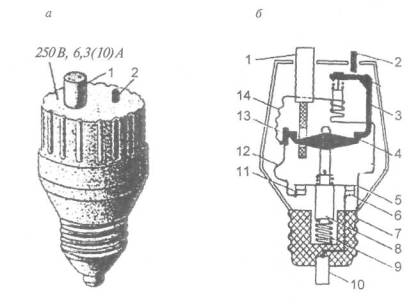

2 )ПАРа

а - общий вид; б - вид в разрезе;

1 - кнопка включения; 2 - кнопка отключения; 3 - защелка; 4 - поворотный рычаг; 5 - контактный мостик; 6, 11 - неподвижные контакты; 7 - гильза; 8 - толкатель; 9 - пружина; 10 - центральный контакт; 12 - биметаллическая пластина; 13 - штифт; 14 - гибкий проводник



3 )АП50

а - общий вид; б - продольный разрез

1 - основание; 2 - пластмассовый корпус; 3 - неподвижный контакт; 4 - подвижный контакт; 5 - пластины дугогасительные; 6 - электромагнитный расцепитель; 7 - тепловой расцепитель

Узлы автоматического выключателя размещены на пластмассовом цоколе. Сверху цоколь закрыт крышкой, снизу - дном. Механизм управления, построенный на принципе свободного расцепления, обеспечивает мгновенное размыкание контактов.

4 ) Устройство контактора переменного тока

состоит из катушки 1, неподвижного сердечника 2 и якоря 3, укрепленного на валике 4. После включения катушки в сеть магнитный поток, созданный переменным током катушки, притягивает якорь и поворачивает валик 4, на котором укреплены силовые под вижные контакты 5. В результате происходит замыкание силовых подвижных 5 и неподвижных 6контактов. Кроме силовых контактов контактор имеет вспомогательные замыкающие 8 и размыкающие 7 контакты. Эти контакты замыкаются и размыкаются пластинами 14,укрепленными на траверсах 9, которые в свою очередь укреплены на валике 4. При повороте валика контакты 8 замыкаются, а контакты 7 размыкаются.

5 )Реле трн

Подогреватели,биметалические пластины,контактная стойка,рычаг,фигурная скоба,контактная стойка,подвижные контакты

6 )Конструкция рубильников и переключателей

а — рубильник с боковой рукояткой и дугогасящей камерой; б, в — рубильники с центральным рычажным приводом и дугогасящими контактами;

1 — рукоятки, 2 — неподвижные контакты; 3 — дугогасящее устройство; 4 — ножи; 5 — стойки; 6, 11 — основания; 7— вал; 8 — пружина; 9, 10 — система рычагов; 12 — дугогасящие контакты

7 ) Кнопочный элемент:

1 — головка; 2 — верхняя пара контактов; 3 — подвижный контакт; 4 — нижняя пара контактов; 5 — стержень.

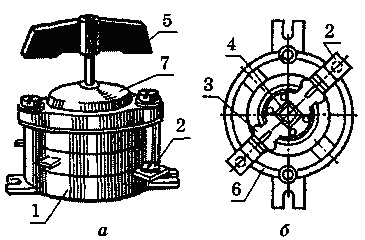

8 )Пакетный выключатель

а — общий вид; б — полюс (вид сверху);

1 — изоляционные секции (пакеты); 2 — неподвижные контакты; 3 — подвижные контакты; 4 — четырехгранный валик; 5 — рукоятка; 6 — фибровые шайбы; 7 — крышка

9 )Магнитный пускатель

1 — основание; 2 — подвижный контактный мост; 3 — неподвижный контакт; 4 — присоединительный зажим; 5 — сердечник; 6 — якорь; 7 — возвратная пружина; 8 — дугогасительная камера

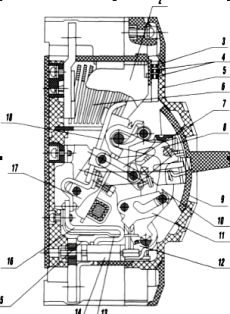

1 0)Автомат ВА

1- основание, 2- камера дугогасительная, 3, 4-пластины искрогасительные, 5-крышка, 6-пластины. 7-звено, 8-звено, 9-рукоятка, 10-рычаг опорный, 11-защелка, 12- рейка отключающая, 13- пластина термобиметаллическая, 14-расцепитель элетромагнитный, проводник гибкий, 16-токопровод, 17- контактодержатель, 18-контакты подвижные

1 3) Схема расцепителей автоматического выключателя.

 На рис. 1 представлены различные виды расцепителей, условно показанные для одного автоматического выключателя: тепловой (обычно биметаллический) или электронный инерционный расцепитель максимального тока с зависимой от тока выдержкой времени. Эти расцепители осуществляют защиту от перегрузки цепи. Тепловые расцепители (рис. 1, а) срабатывают, как и тепловые реле магнитных пускателей за счет изгибания биметаллической пластины 2, получающей тепло от нагревателя 3, присоединенного к сети через шунт 4, и воздействующей на отключающий механизм автоматического выключателя. Защитная характеристика теплового расцепителя подобна характеристике предохранителя; электромагнитный или электронный расцепитель максимального тока мгновенного срабатывания с независимым от тока временем срабатывания (рис. 1, б). Вид защиты с таким расцелителем иногда называют отсечкой. Она осуществляет защиту от токов КЗ, превышающих 6—10-кратные значения номинального тока электрической цепи. Расцепитель максимального тока состоит из катушки 1 и сердечника 5. Когда по катушке протекает ток КЗ, сердечник создает механическое усилие, что приводит к отключению автоматического выключателя. Ток срабатывания расцепителя максимального тока можно регулировать. Расцепитель может быть снабжен механизмом выдержки времени, зависимой или независимой от тока. Такие расцепители позволяют осуществить селективную защиту; расцепитель минимального напряжения, состоящий из катушки 1 с сердечником 5 и пружины б (рис. 1, в) и срабатывающий при недопустимом снижении напряжения в цепи (30—50% Uном.). Такие расцепители применяют для электродвигателей, самозапуск которых нежелателен при самопроизвольном восстановлении питания; независимый расцепитель (рис. 1, г), служащий для дистанционного отключения автоматического выключателя кнопкой 7 и для автоматического отключения цепи при срабатывании внешних защитных устройств.
