III Материально технические ресурсы в ыбор крана
Колонны:
Q = Qэ + Qо = 6,8 + 0,5 = 7,3 т
Нкр = hо + hз + hэ + hc = 10,3+0,5+11,2+2=24 м
м
Мкр = Q·lкр = 7,3т·24м = 1752 кН·м
Р игели:
Q = Qэ + Qо = 6,55 + 0,45 = 7 т
Нкр = hо + hз + hэ + hc = 24,3 + 0,5 + 0,8 + 1,4 = 27 м
м
Мкр = Q·lкр = 7т·24м = 16800 кН·м
Плиты покрытия и перекрытия:
Q = Qэ + Qо = 2,3 + 0,4 = 2,7 т
Нкр = hо + hз + hэ + hc = 24,5 + 0,5 + 0,4 + 1,6 = 27 м
м
Мкр = Q·lкр = 2,7т·24м = 648 кН·м
Таблица №3. «Технические характеристики крана».
-
Наименование элементов
Наименование параметров
Расчётные величины
Марка
Колонны
Q
Нкр
М
7,3 т
14,2 м
24 м
1752 кН·м
КБ-405.1:
Q = 7,5 – 10 т
Нкр = 46 – 57,8 м
= 13 – 25 м
М = 1800 кН·м
а = 6 м
Ригели
Q
Нкр
М
7 т
27 м
24 м
1680 кН·м
Плиты покрытия
Q
Нкр
М
2,7 т
27 м
24 м
648 кН·м
Выбор грузозахватных приспособлений
Для строповки колонн используем захват, для строповки ригелей используем траверсы, для строповки плит покрытия и перекрытия пользуемся четырёхвервевыми стропами.

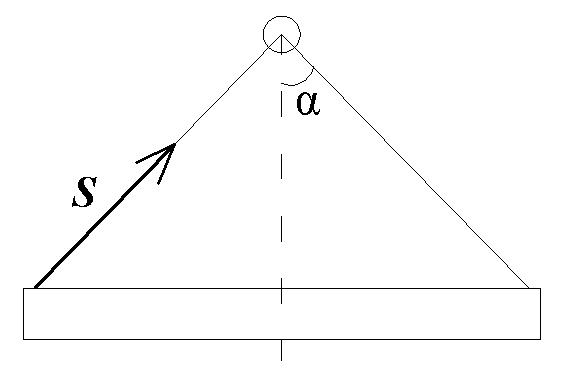

Расчёт диаметра одного стропа:
S’=35100
> S=
Вывод: подбираем строп диаметром 27 мм при
пределе прочности проволок каната 140 кгс/мм2.
Разрывное усилие S’=35100 больше полученного
S= .
Литература:
ЕНиР сборник 4, выпуск 1
«Общие производственные нормы расходов материала в строительстве»;
М.Д. Лыпный и К.Е Синенький «Справочник производителя работ в строительстве»;
Типовые технологические карты;
А.С. Стаценко, А.И. Тамкович «Технология и организация строительного производства».
