МИНИСТЕРСТВО ВЫСШЕГО И СРЕДНЕГО СПЕЦИАЛЬНОГО ОБРАЗОВАНИЯ РФ

ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Ф.Ф. Гаянов

С.Р. Кащинена

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к курсовому проекту № I по дисциплине

“Железобетонные и каменные конструкции”

ПРОЕКТИРОВАНИЕ СБОРНОГО МНОГОПРОЛЕТНОГО РИГЕЛЯ

(для студентов специальности 1202)

УДК 624.012(07)

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к курсовому проекту № I по дисциплине

“Железобетонные и каменные конструкции”

ПРОЕКТИРОВАНИЕ СБОРНОГО МНОГОПРОЛЕТНОГО РИГЕЛЯ

(для студентов специальности 1202)

Составили: Ф.Ф. Гаянов

С.Р. Кащишена

План 1986 г., п. 72

ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНИЧЕСКИЙ ИНСТИТУТ

1. Общие положения проектирования сборных многопролетных нарезных ригелей

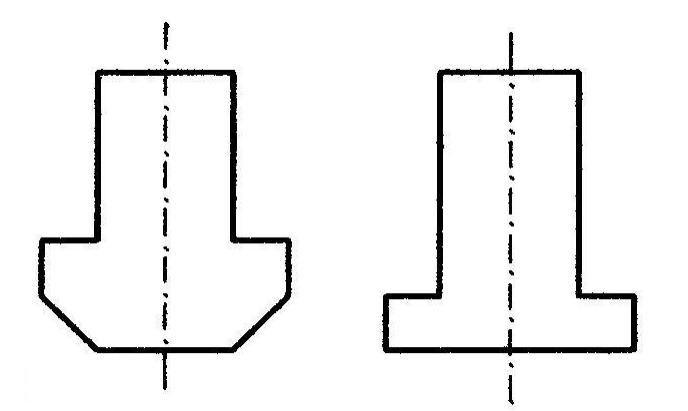

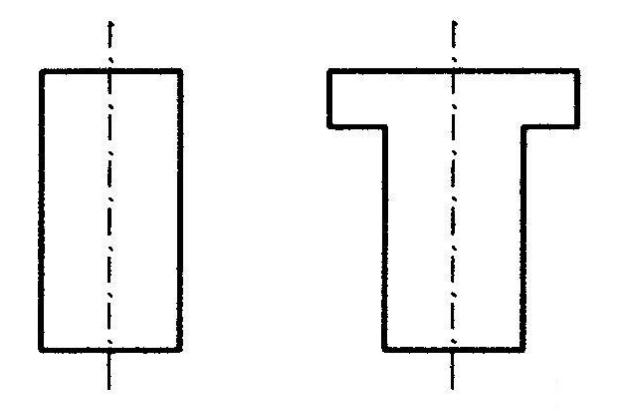

С борные железобетонные ригели могут иметь форму поперечного сечения, показанную на рис. 1.

Рис.1

С целью повышения жесткости каркаса, экономии материалов и уменьшения конструктивной высоты перекрытия сборные ригели рекомендуется проектировать неразрезными, что осуществляется при помощи сварки выпусков арматуры, закладных деталей сопрягаемых элементов.

Сборные элементы выполняют из обычного или предварительно напряженного (при 1≥9,0м) железобетона. При этом для ригелей без предварительного напряжения рекомендуется применять бетоны классов В15, В20, В25, В30.

Ненапрягаемая арматура: рабочая - из арматурной стали классов А-III, поперечная – из арматурной стали классов А-III и А-I.

Ниже предлагаться пример расчета трехпролетного ригеля.

Ригель многопролетного перекрытия представляет собой элемент рамной конструкции. При свободном оперании концов ригеля на наружные стены и равных (или отличающихся не более чем на 20%) пролетах его можно рассчитывать как неразрезную балку. При этом возможен учет образования пластических шарниров, приводящих к перераспределению и выравниванию изгибающих моментов.

Общий план расчета ригеля.

1. устанавливают расчетную схему и размеры расчетных пролетов ригеля;

2. производят сбор нагрузок на 1 п.м. ригеля;

3. определяют изгибающие моменты и поперечные силы и строят огибающие эпюры М и Q;

4. устанавливают расчетные данные;

5. определяют высоту сечения ригеля;

6. производят подбор сечений продольной арматуры по изгибающим моментам в расчетных сечениях – в пролетах и на опорах;

7. выполняют расчет на поперечные силы, устанавливая диаметр и шаг поперечной арматуры;

8. производят расчет ригеля на монтажные нагрузки.

2. Расчет трехпролетного нарезного ригеля

(пример)

2.1. Определение расчетной схемы и размеров расчетных пролетов ригеля.

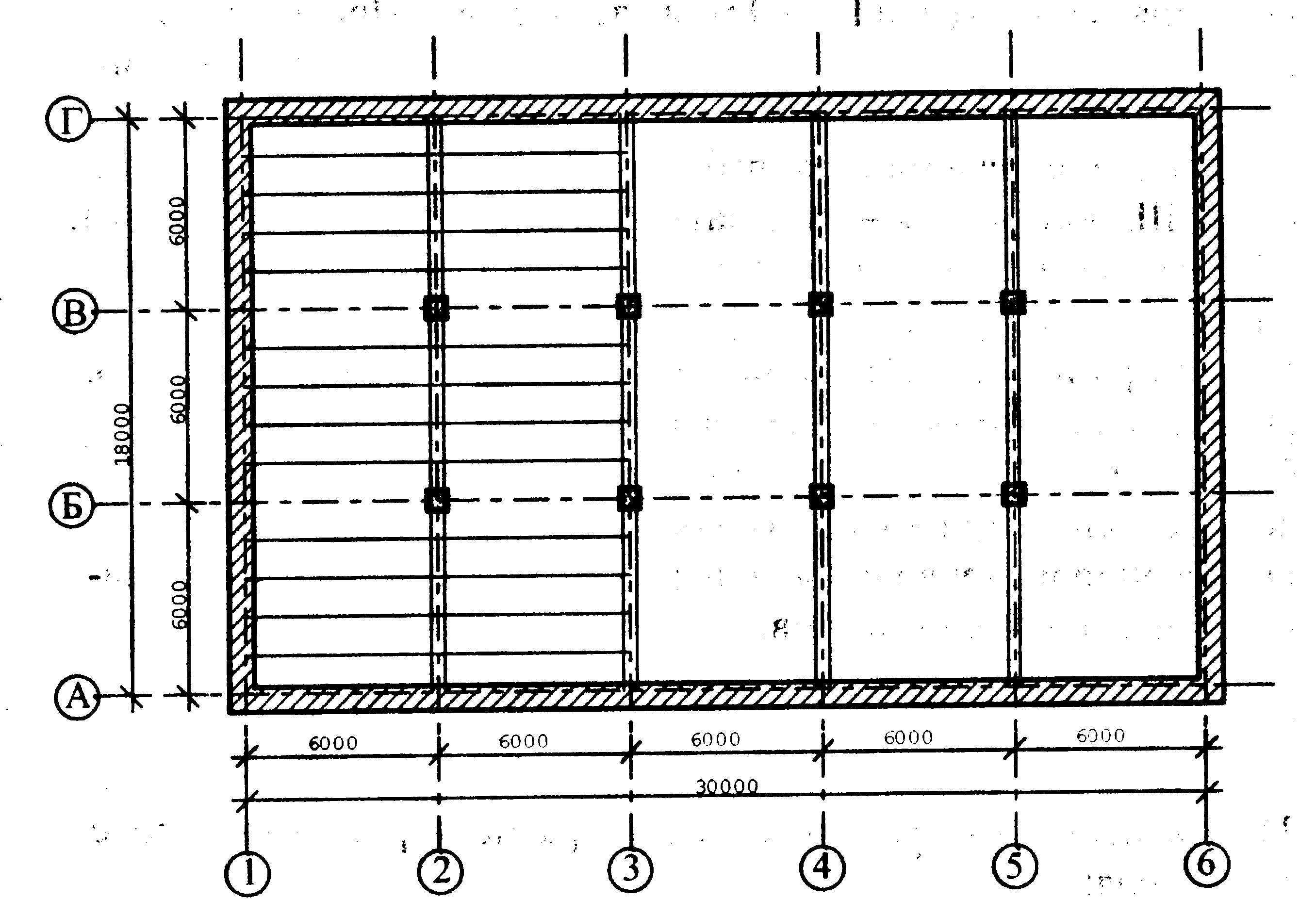

Требуется рассчитать по прочности нормальных и наклонных сечений сборных железобетонных ригель перекрытия, конструктивная схема которого показана на рис. 2.

Рис. 2

Ригель представляет собой (с определенной степенью четкости) не разрезную балку с шарнирным опиранием на наружные стены, загруженную равномерно-распределенной нагрузкой от панели перекрытия. *Средний пролет между осями колонн l_ср=6 м; крайний пролет от оси опоры на стене до оси колонны

(1)

,где 1 – расстояние между разбивочными осями;

0,2 – привязка разбивочной оси к внутренней грани стены

(0 – при нулевой привязке);

0,3 – величина заделки ригеля в стену.

Размеры пролетов отличаются на 1%<20%.

2. Сбор нагрузок на на 1 п.М. Ригеля.

Нагрузка на 1 м² перекрытия берется из таблицы сбора нагрузок (см. расчет плиты).

Нагрузки, действующие на ригель, делятся на постоянные (g) и временные(U).

Расчетная постоянная нагрузка:

- от панелей и пола,с учетом коэффициента надежности по назначению здания γ_n = 0,95

3,4х6х0,95=19,38 кНм**

- собственный вес ригеля сечением 0,2х0,6м(р=2500 кг/м³) , с учетом коэффициентов γ_f = 1,1 и γ_n =0,95

0,2х0,6х2500х1,1х0,9/100=3,14 кН/м**

Итого g= 19,38+3,14=22,52кН/м

Расчетная временная нагрузка, с учетом коэффициентов γ_f =1,2 и γn = 0,95

U=4х6х0,95х1,2=27,36 кН/м,

Полная расчетная нагрузка:

q= g+U (2)

q= 22,52+27,36=49,88 кН/м
