Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Томский Политехнический Университет
Инженерно-экономический факультет
Кафедра менеджмента
Индивидуальное домашнее задание №1
«Системное описание процессов производства оконных блоков из поливинилхлоридных профилей»
Выполнила
студентка группы 3А51
Паладьева Ю.В.
Научный руководитель
доцент Губин Е.П.
Томск – 2007
Характеристика продукта
Общие сведения об изделии
Оконный блок - светопрозрачная конструкция, предназначенная для естественного освещения помещения, его вентиляции и защиты от атмосферных и шумовых воздействий. Оконный блок состоит из сборочных единиц:, коробки и створчатых элементов, встроенных систем проветривания и может включать в себя ряд дополнительных элементов: жалюзи, ставни и др.
Окна ПВХ — конструкция, состоящая из металло- поливинилхлоридных (ПВХ) рамы и створки, для работы последней устанавливается фурнитура, внутрь створки устанавливается стеклопакет. Характеризуются лучшей по сравнению с деревянными окнами тепло- и шумоизоляцией.
Поливинилхлорид — это пластмасса белого цвета, термопластичный полимер винилхлорида. Устойчив к действию влаги, кислот, щелочей, растворов солей, бензина, керосина, жиров, спиртов, обладает хорошими диэлектрическими свойствами. Плотность поливинилхлорида — 1,35-1,43 г/см³. Поливинилхлорид — один из наиболее распространённых пластиков, что связано с его сравнительно невысокой стоимостью. Различные типы и марки ПВХ используются для производства оконных профилей, кабельной изоляции, линолеума, обувных пластикатов и т.д. Основной проблемой, связанной с использованием ПВХ, является сложность его утилизации - при сжигании образуются высокотоксичные хлорорганические соединения.
Основные технические данные и характеристики
(данные приведены для оконного блока ОП В2 1840-1220 (4М -16Ar-К4) в соответствии с ГОСТ 30674-99 при =100 Па).
Наименование параметров |
Нормы |
Высота, мм |
1840 |
Ширина, мм |
1220 |
Конструкция стеклопакета |
|
толщина наружного стекла, мм |
4 |
межстекольное расстояние, мм |
16 |
заполнение межстекольного пространства |
газ аргон Ar |
толщина внутреннего стекла, мм |
4 |
Приведённое сопротивление теплопередаче, м ·°С/Вт, не менее |
0,54 |
Изоляция воздушного шума транспортного потока, дБА, не менее |
26 |
Класс звукоизоляции, не ниже |
Д ( от 27 дБА) |
Общий коэффициент светопропускания |
0,35-0,60 |
Сопротивление ветровой нагрузке, Па |
600-800 |
Воздухопроницаемость, м /(ч·м ), не более |
17,0 |
Класс воздухо- и водопроницаемости, не ниже |
В |
что соответствует |
|
Объемная воздухопроницаемость, м2/(ч-м2) |
от 17 |
Предел водонепроницаемости, Па |
от 400 |
Безотказность оконных блоков и петель, цикл «открывание-закрывание» |
10000 |
Долговечность, условных лет эксплуатации |
|
ПВХ профилей |
40 |
стеклопакетов |
20 |
уплотняющих прокладок |
10 |
Масса готового изделия, кг, не более |
80 |

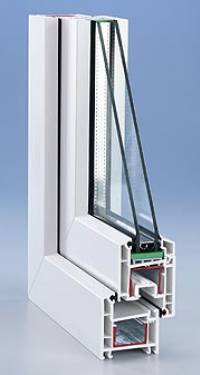

Рисунок 1. Конструкция
оконного блока из ПВХ-профиля

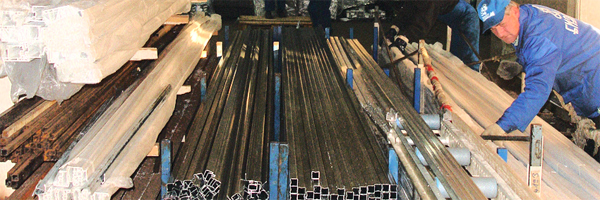

Рисунок
2. Материалы
