Федеральное агентство железнодорожного транспорта

Омский государственный университет путей сообщения

Кафедра «Безопасности жизнедеятельности и экология»

ОПРЕДЕЛЕНИЕ ЭФФЕКТИВНОСТИ И ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИОННЫХ УСТАНОВОК

Отчёт по лабораторной работе №3

по дисциплине «Охрана труда»

Выполнили студенты группы 27 А

_____________Е. А. Белых

_____________А. В. Пегасин

_____________Е. А. Чуева

Руководитель

_____________Ю. Б. Гришина

Омск 2011

Цель работы: получить навыки проведения измерений, необходимых для испытаний оценки эффективности и паспортизации механической вентиляционной установки.

1. Сведения из теории

Работа вентиляционных систем одновременно с выбором технологических процессов и производственного оборудования должна создавать на постоянных рабочих местах, в рабочей и обслуживаемых зонах помещений метеорологические условия и частоту воздуха, соответствующие действующим санитарным нормам.

К эксплуатации допускаются вентиляционные системы, полностью прошедшие предпусковые испытания и имеющие инструкции по безопасности по ГОСТ 2.601-68, паспорта, журналы ремонта.

В зависимости от назначения испытания подразделяются на приемосдаточные и контрольно-эксплуатационные.

Приемосдаточные испытания устанавливают соответствие смонтированных вентиляционных установок условиям проекта, а также техническую и санитарно-гигиеническую эффективность.

При испытании вытяжных вентиляционных установок определяется:

1. Режим работы, т.е. число оборотов вентилятора, развиваемое им давление.

2. Режим работы пылеотделителей и фильтров, т.е. величины их сопротивлений и, если требуется, степень очистки воздуха от пыли.

3. Правильность распределения объемов воздуха по местным отсосам.

4. Величины сопротивления отдельных участков воздухопроводов.

Санитарно-гигиенические испытания:

1. Проведение предварительных испытаний.

2. Исследование метеорологических факторов и состояния загрязнения воздушной среды в помещении.

3. Обработка результатов исследований и анализ полученных данных.

2. Измерение рабочих характеристик вентиляционной установки

Таблица 1 – Результаты измерения давления во всасывающем и нагнетательном воздуховодах

Давление	Начальный отсчет nнач, мм	Постоянная прибора Кпр	Отсчет по шкале прибора в точках измерений hкон, мм						Среднее значение отсчета hкон ср, мм	Истинное давление Pист, мм вод. ст.
			1	2	3	4	5	6
Всасывающий воздуховод (А)
Статическое давление Рст	43	0,5	63	62	63	62	62	63	62,5	8,194
Полное давление Рпол.			53	53	54	56	58	61	55,833	5,393
Скоростное давление Рск			52	56	54	53	51	49	52,5	3,992
Нагнетательный воздуховод (Б)
Статическое давление Рст	43	0,5	45	45	45	45	45	45	45	0,84
Полное давление Рпол.			52	52	52	53	53	54	52,667	4,062
Скоростное давление Рск			49	50	50	50	51	52	50,333	3,081

<Таблица >2 – Результаты измерений для <определения ><производительности >вентилятора

Сечение	Температура воздуха, °С	Объёмный вес воздуха при данных условиях , кг/м3	Скорость движения воздуха , м/с	Площадь сечения воздуховода , м2	Расход воздуха , м3/ч
А	22	1,197	8,089	0,031	902,732
Б	22	1,197	7,106	0,04	1023,264

ПРОТОКОЛ

Технического испытания вентиляционной установки

Дата 05.04.11

1. Испытания проводили: Белых Е.А., Пегасин А.В., Чуева Е.А.

2. Схема установки с обозначением точек технических замеров.

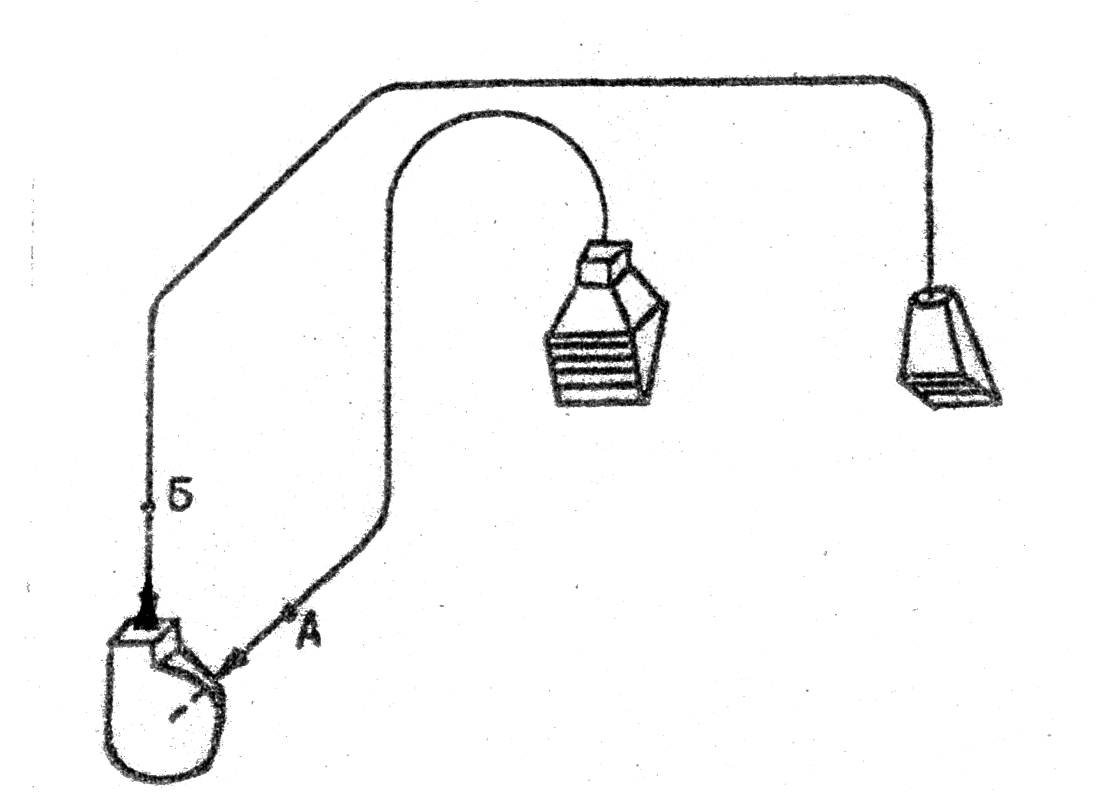

Рисунок 1 – Схема вентиляционной установки

3. Приборы, применяемые при испытании: Микроманометр ЦАГИ, анемометр АТТ-1002.

4. Результаты произведенных замеров:

<Общие ><данные ><технического ><испытания ><вентиляционной >установки

Место замеров	Размеры сечения, мм	Площадь сечения F, м2	Ср. скорость воздуха v, м/с	Расход воздуха Q, м3/ч	Истинное значение давления, мм вод. ст
					Полное	Скоростное	Статическое
Вытяжка (сечение А)	200	0,031	8,089	902,732	5,393	3,992	8,194
Приток (сечение Б)	200х200	0,04	7,106	1023,264	4,062	3,081	0,84
Местный отсос	700х600	0,42	1,6	2419,2	-	-	-
Приточный насадок	300х400	0,12	3,4	1468,8	-	-	-

5. Производительность вентилятора:

Вывод: отклонение производительности вентилятора превышает предусмотренное проектом более чем на -10%. Повысить производительность можно, увеличивая скорость вращения электродвигателя, что экономически нецелесообразно. Либо с помощью оптимизации формы и структуры воздуховода, а также насадок, чтобы обеспечить оптимальный забор воздуха, уменьшить его потери в воздуховоде и наилучшим образом направить насадки, с учётом расположения работника.

6. Полное давление, развиваемое вентилятором:

ПАСПОРТ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ

Объект: Вагонное депо, Омск

Цех: Заготовительный

Отделение: Сварочное

А. ОБЩИЕ СВЕДЕНИЯ

1. Назначение вентиляционной установки: Удаление газов;

2. Режим работы вентиляционной установки: Периодический;

3. Местонахождение оборудования вентиляционной установки: Вентиляторная депо;

Б. ТЕХНИЧЕСКИЕ СВЕДЕНИЯ ОБ ОБОРУДОВАНИИ ВЕНТИЛЯЦИОННОЙ УСТАНОВКИ

<Технические ><данные >вентилятора

Данные	Тип	Номер	Диаметр всасывающего отверстия, мм	Размер выхлопного отверстия, мм	Производительность, м3/ч	Полное давление, кг/м2	Скорость вращения колеса, об/мин
по проекту	Ц-4-70	2,5	200	200*200	1400	36	2800
фактические	Ц-4-70	2,5	200	200*200	-	-	1400

<Технические ><данные >электродвигателя

Данные	Тип	Мощность, кВт	Скорость вращения, об/мин	Диаметр шкива, мм	Вид передачи
по проекту	АОЛ 22-2	0,6	2800	-	-
фактические	АОЛ 11-4	0,12	1400	-	-
