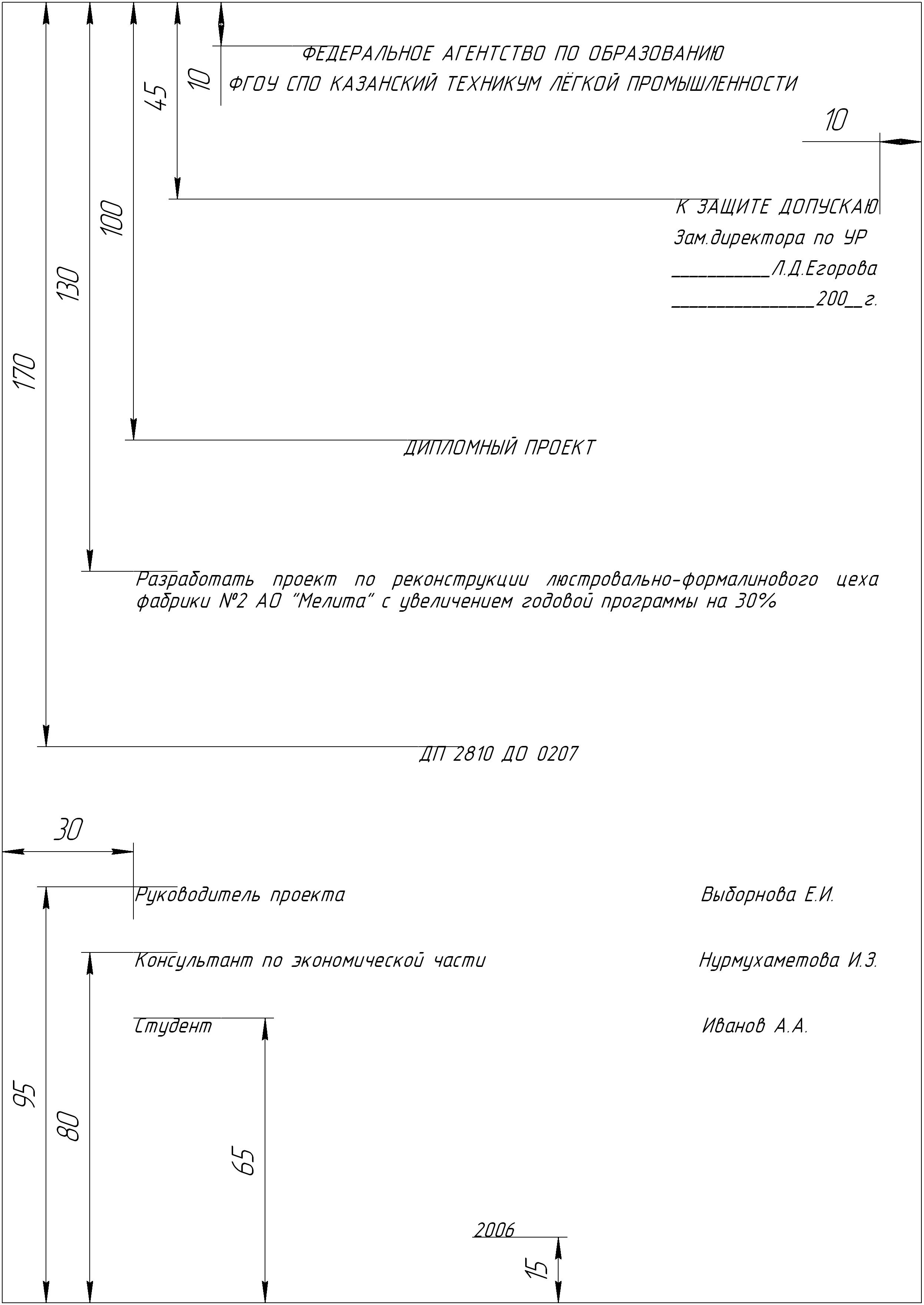

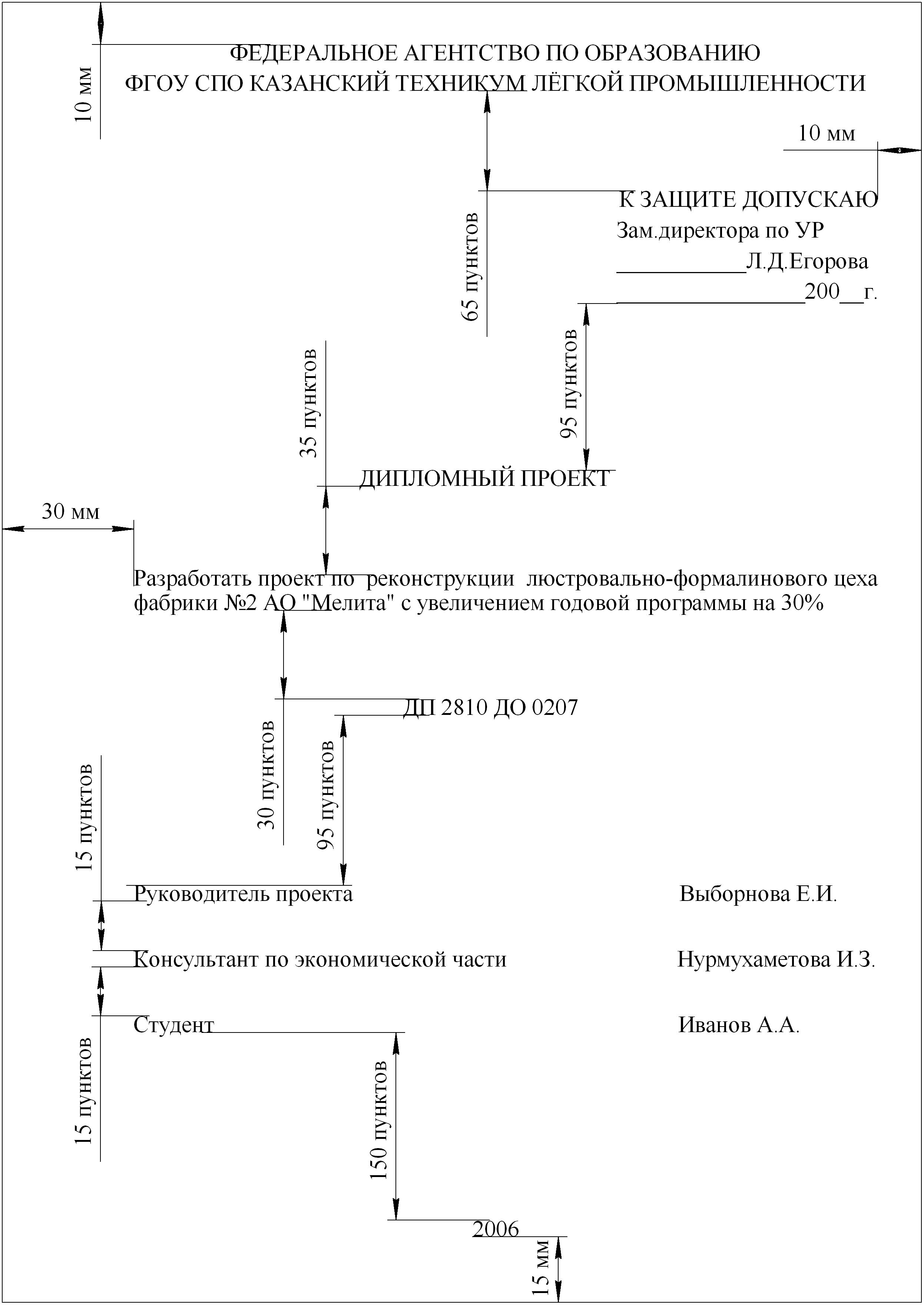

Ассортимент изготавливаемых изделий представлен в таблице 2.
Таблица 2 – Ассортимент изготавливаемых изделий
Наименование изделия |
Сорт |
Количество, шт. |
Масса, кг |
Стоимость, руб. |
|
|
|
|
|
|
|
|
|
|
Головка таблицы должна быть отделена линией от остальной части таблицы. Высота строк таблицы должна быть не менее 8 мм.
Допускается помещать таблицу вдоль длинной стороны листа документа.
Слово «Таблица» указывают один раз слева над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием номера таблицы.
Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию не проводят. Пример оформления таблицы приведен в приложении И.
Если в графе таблицы помещены значения одной и той же физической величины, то обозначение единицы физической величины указывают в заголовке (подзаголовке) этой графы. Числовые значения величин, одинаковые для нескольких строк, допускается указывать один раз. Оформление таблицы с разными физическими величинами показано на рисунке 2.
Таблица …
Тип изолятора |
Номинальное напряжение, В |
Номинальный ток, А |
ПНР – 6/400 |
6 |
400 |
ПНР – 6/800 |
800 |
|
ПНР – 6/900 |
900 |
Рисунок 2 – Оформление таблицы с разными физическими величинами
Если повторяющийся текст состоит из двух и более слов, при первом повторении его заменяют словами «То же», а далее кавычками. Оформление таблицы с повторяющимся текстом показано на рисунке 3.
Таблица …
Марка стали и сплава |
Назначение |
|
новое обозначение |
старое обозначение |
|
08Х18Н10
08Х18Н10Т 12Х18Н10Т 09Х15Н810
07Х6Н6 |
0Х8Н10
0Х18Н10Т Х18Н10Т Х15Н910
Х16Н6 |
Трубы, детали печной арматуры, теплообменники, патрубки, муфели, реторты и коллекторы выхлопных систем, электроды искровых зажигательных свечей То же » Для изделий, работающих в атмосферных условиях То же. Не имеет дельтаферрита |
Рисунок 3 – Оформление таблицы с повторяющимся текстом
В интервале, охватывающем числа ряда, между крайними числами ряда в таблице допускается ставить тире. Оформление таблицы с интервалами чисел показано на рисунке 4.
Таблица …
Наименование материала |
Температура плавления, К (С) |
|
1131 – 173 (858-900) 1573 – 1673 (1300-1400) 1373 – 1473 (1100-1200) |
Рисунок 4 – Оформление таблицы с интервалами чисел
При отсутствии отдельных данных в таблице следует ставить прочерк (тире). Числовое значение показателя проставляют на уровне последней строки наименования показателя. Числа в столбцах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один под другим и, как правило, должно иметь одинаковое количество десятичных знаков. Оформление таблицы с одинаковыми физическими величинами и числовыми значениями показано на рисунке 5.
Таблица …
В метрах
|
Наименование показателя |
Значение для экскаватора типа |
|||||
|---|---|---|---|---|---|---|---|
|
ЭКЛ 1,2 |
ЭКО 1,7 |
ЭКО 1,2 |
ЭКО 2,0 |
ЭКО 3,0 |
||
|
1 Глубина копания, не менее |
1,29 |
1,70 |
1,2* |
2,0* |
3,0* |
|
|
2 Ширина копания |
0,25 |
– |
0,4; 0,6; 0,8 |
0,6**; 0,9; 1,0 |
1,5; 2,0; 2,5 |
|
|
* ** |
При наименьшем коэффициенте заполнения. Для экскаваторов на тракторе Т-130. |
|||||
Рисунок 5 - Оформление таблицы с одинаковыми физическими величинами и числовыми значениями
Значение показателя, приведенное в виде текста, записывают на уровне первой строки наименования показателя. Оформление таблицы с текстовыми значениями параметров показано на рисунке 6.
Таблица …
Наименование показателя |
Значение |
Метод испытаний |
|
Гладкая, однородная, с равнообрезанными краями
12,8 (1,3) |
По 5.2
По ГОСТ 14236 |
Рисунок 6 – Оформление таблицы с текстовыми значениями параметров
5 Недопустимые фрагменты оформления ПЗ
Повреждения листов текстовых документов, помарки и следы неполного удаленного прежнего текста.
В конце номера раздела, подраздела, а также названий разделов, подразделов, таблиц, рисунков точка не ставится.
Переносить слова в названиях разделов, подразделов, таблиц не допускается.
В тексте документа не допускаются:
применять обороты разговорной речи, техницизмы, профессионализмы;
применять для одного и того же понятия различные научно-технические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии разнозначных слов и терминов в русском языке;
применять произвольные словообразования;
применять сокращения слов, кроме установленных правилами русской орфографии, соответствующими государственными стандартами, а также в данном документе;
сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением единиц физических величин в головках и боковиках таблиц и в расшифровках буквенных обозначений, входящих в формулы и рисунки.
В тексте документа, за исключением формул, таблиц и рисунков, не допускаются:
применять математический знак минус (–) перед отрицательными значениями величин (следует писать слово «минус»);
применять знак «ø» для обозначения диаметра (следует писать слово «диаметр»). При указании размера или предельных отклонений диаметра на чертежах, помещенных в тексте документа, перед размерным числом следует писать знак «ø»;
применять без числовых значений математические знаки, например > (больше), < (меньше), = (равно), ≥ (больше или равно), ≤ (меньше или равно), ≠ (не равно), а также знаки № (номер), % (процент);
применять индексы стандартов, технических условий и других документов без регистрационного номера.
Недопустимо отделять единицу физической величины от числового значения (переносить их на разные строки или страницы), кроме единиц физических величин, помещаемых в таблицах, выполненных машинописным способом.
Применение машинописных и рукописных символов в одной формуле не допускается.
Разделять заголовки граф таблицы диагональными линиями не допускается.
Графу «Номер по порядку (№)» включать не допускается. Если первый столбец таблицы содержит текстовую информацию, то используется нумерация строк. А если первый столбец таблицы содержит числовую информацию, то нумерация строк не используется. Оформление таблицы, первый столбец которой содержит текстовую или числовую информацию показано на рисунках 7, 8.
Таблица 10 – Характеристика детали
Размеры в миллиметрах
Наименование показателя |
D |
L |
L1 |
L2 |
Масса, кг, не более |
|
1 |
Внешний диаметр |
160 |
130 |
525 |
600 |
160 |
2 |
Внутренний диаметр |
195 |
210 |
170 |
||
Рисунок 7 – Оформление таблицы, первый столбец которой содержит текстовую информацию
Таблица 10 - Характеристика детали
Размеры в миллиметрах
Условный проход Dy |
D |
L |
L1 |
L2 |
Масса, кг, не более |
50 |
160 |
130 |
525 |
600 |
160 |
80 |
195 |
210 |
170 |
Рисунок 8 - Оформление таблицы, первый столбец которой содержит числовую информацию
6 Требования к оформлению библиографического списка
6.1 Пример оформления постановления показан на примере 16.
Пример 16
Об основных направлениях структурной перестройке промышленности: Постановление Правительства РФ // Сборник законодательства РФ. – 1996. - №4. – С. 291-292.
6.2 Пример оформления книги одного автора показан в примере 17.
Пример 17
Фролов И. Т. Перспективы развития человека: Опыт, проблемы, дискуссии. – 2-ое изд., перераб. и доп. – М.: Политиздат, 1983. – 320 с.
6.3 Пример оформления книги двух, трех авторов показан на примере 18.
Пример 18
В заголовке описания книги двух или трех авторов приводят фамилию одного автора, как правило, первого.
Волович Л. А. Лекционная пропаганда: Методика, опыт, мнения / Л. А. Волович, А. Н. Тимофеев. – Казань: Тат. кн. изд-во, 1984. – 271 с.
Кузнецов В. И. Эксплуатация вакуумного оборудования / В. И. Кузнецов, Н. Ф. Немилов, В. И. Нилендер. – М.: Машиностроение, 1978. – 206 с.
6.4 Пример оформления книги четырех авторов показан на примере 19.
Пример 19
Системный анализ инфраструктуры как элемент народного хозяйства / Н. И. Белоусов, Е. А. Вишнякова, Е. А. Левит, Ю. М. Иванов. – М.: Экономика, 1981. – 62 с.
6.5 Пример оформления переводного издания показан на примере 20.
Пример 20
Гроссе Э. Химия для любознательных: Пер. с нем. – М.: Химия, 1980. – 210 с.
6.6 Пример оформления издания, не имеющие индивидуального автора, показан на примере 21.
Пример 21
Электроприводы переменного тока с полупроводниковыми преобразователями: Тез. докл. VII научн. техн. конф. Свердловск, февраль 1986 г. – Свердловск, 1986. – 41 с.
6.7 Пример оформления словаря показан на примере 22.
Пример 22
Библиотечное дело: Терминолог, словарь / Сост. И. М. Суслова, Л. Н. Уланова. – М.: Книга, 1986. – 224 с.
6.8 Пример оформления сборников научных трудов показан на примере 23.
Пример 23
Интеллектуальное общение с ЭВМ: Сб. научн. тр. вузов РФ. – М., 1992. – 321 с.
6.9 Пример оформления многотомного издания в целом, показан на примере 24.
Пример 24
Книга о книгах: Библиогр. Пособие: В 3 т. – М.: Книга, 1969-1970. – 3 т.
Савельев И. В. Курс общей физики: Учебное пособие для студентов вузов. – 2-ое изд., перераб. – М.: Наука, 1982. – 3 т.
6.10 Пример оформления отдельного тома многотомного издания показан на примере 25.
Пример 25
Савельев И. В. Курс общей физики. Т. 1: Учебное пособие. – 2-ое изд., перераб. – М.: Наука, 1982. – 189 с.
6.11 Пример оформления методических указаний показан на примере 26.
Пример 26
Пленкообразующие полимеризационного типа: Методические указания к лабораторному практикуму / Сост. Н. В. Светлаков, А. В. Островская, Р. М. Галимов; КХТИ. – Казань, 1987. – 23 с.
6.12 Пример оформления диссертаций показан на примере 27.
Пример 27
Талышинский Р. Р. Документализм в публицистике Дис…канд. филол. наук: 05.05.04. – защищена 09.11.82; Утв. 11.05.83; 04820016743. – М.: 1982. – 212 с.
6.13 Пример оформления автореферата диссертации показан на примере 28.
Пример 28
Борисов С. Н. Методы научной номографии и их приложения: Автореф. дис. … д-ра техн. наук. – М., 1985. – 43 с.
6.14 Пример оформления депонированных научных работ показан на примере 29.
Пример 29
Вахницкая Т. А. Управление материальным обеспечением ремонтов / Т. А. Вахницкая, И. Р. Ковалев; АН СССР Дальневост. научн. центр. ин-т экон. исслед. – Хабаровск, 1983. – 78 с. – Библиогр.: С. 75-77. – Деп. в ИНИОН АН СССР. 15.09.83 №13934.
6.15 Пример оформления патентных документов показан на примере 30.
Пример 30
А. С. 650756 СССР, МКИ В 2339/90. Роторный сверлильный полуавтомат.
6.16 Пример оформления стандартов показан на примере 31.
Пример 31
ГОСТ 7.9 – 77. Реферат и аннотация. Общие требования.
6.17 Пример оформления промышленных каталогов показан на пример 32.
Пример 32
Винтовой холодильный компрессор ВХ 1400 – 7 – 3; Каталог / Центр. ин-т НТИ и техн. экон. исслед. по хим. и нефт. машиностроению. – М., 1981. – 60 с.
6.18 Пример оформления прейскурантов показан на примере 33.
Пример 33
Прейскурант №17-11-64. Оптовые цены на контрольно-измерительные приборы: Утв. гос. стандартом 02.02.81; Ввод в действие 01.01.82 :-М.,1981. – 12 с.
6.19 Пример оформления отчета о научно-исследовательской работе, показан на примере 34.
Пример 34
Проведение испытаний и исследований технологических свойств камер КХС – 2 – 12 – ВЗ и КХС – 2 – 12 – ВЗЮ: Отчет о НИР (промежут.) / Всесоюз. заоч. ин-т пищ. пром-сти. – ОЦО 1023; № ГР. 800571385; Инв. № Б1196. – М., 1981. – 90 с.
6.20 Пример оформления инструкций показан на примере 35.
Пример 35
Инструкция по хранению изделий из натурального меха: Утв. УПР. хим. чистки и хранения М-ва быт. обслуж. РСФСР 23.11.83. – М., 1986. – 16 с.
6.21 Пример оформления технического условия показан на примере 36.
Пример 36
ТУ 14 – 4 – 612 – 75. Канаты стальные из маломагнитной стали. – Взамен 4 МТУ – 4 – 87 – 68; Введ. с 01.09.75. до 01.09.80. – 12 с.
6.22 Пример оформления технологического регламента показан на примере 37.
Пример 37
Производство ацетона: Технологический регламент / АО Оргсинтез. – Казань, 1974. – 200 с.
6.23 Составная часть документа. Пример оформления статьи из книги показан на примере 38.
Пример 38
Ткач М. М. Технологическая подготовка гибких производственных систем // Гибкие автоматизированные производственные системы. – Киев: Наукова думка, 1985. – С. 42-39.
6.24 Пример оформления статьи из журнала показан на примере 39.
Пример 39
Рабичев С. Ю. Расчеты по определению производственных мощностей строительных организаций // Экономика строительства. – 1997. - №7. – С. 34-38.
6.25 Пример оформления статьи из газеты показан на примере 40.
Пример 40
Бовин А. Разоружение и довооружение // Известия. – 1988. – 10 марта.
6.26 Пример оформления статьи из сериального издания показан на примере 41.
Пример 41
Губарь А. М. Формализованный метод организации справочных массивов / А. М. Губарь, Г. И. Ревунков, В. В. Чистов // Организация и управление исследованиями в технических вузах. – 1979. – Вып. 3. – С. 53-59. – (Тр. МВТУ; №299).
6.27 Пример оформления обзорной информации показан на примере 42, 43.
Пример 42
Савельева А. Я. История университетского образования в дореволюционной России // Содержание, формы и методы обучения в высшей школе: Обзорная информация. – 1993. – Вып. 3. – С.56.
Пример 43
Савельева А. Я. История университетского образования в дореволюционной России // Содержание, формы и методы обучения в высшей школе: Обзорная информация. Вып. 3 / НИИВО. – М., 1993. – С. 56.
6.28 Пример оформления статьи из реферативного сборника показан на примере 44.
Пример 44
Крюков Б. В. Вопросы машинного проектирования информационных систем / Б. В. Крюков, Н. П. Хозин // технические средства обработки информации. – М., 1976. – С. 11-25. – Реф. в: Управление, экономика и прогнозирование развития высш. и спец. шк.: Науч. – реф. сб. – Вып. 4. – С. 9-10.
