Темы индивидуальных заданий
1. Монтаж и регулировка сопряжений анкерных участков на перегоне.
2. Монтаж и регулировка нейтральной вставки.
3. Монтаж и регулировка разъединителя питающих фидеров.
4. Монтаж и регулировка разъединителя линии ПЭ-10 и ВЛ АБ-10.
5. Монтаж и регулировка секционного изолятора.
6. Монтаж и регулировка рогового разрядника.
7. Монтаж и регулировка защитного заземления на железобетонной опоре с роговым разрядником.
8. Монтаж и регулировка воздушной стрелки на контактной сети.
9. Монтаж линий ДПР на опорах контактной сети.
10. Монтаж линий и оборудования ПЭ-10 на опорах контактной сети.
11. Регулировка контактной подвески АУ на перегоне.
12. Групповое заземление опор контактной сети. Назначение, монтаж, проверка.
13. Сооружение и монтаж высоковольтных линий АБ-10.
14. Сооружение и монтаж ОРУ-110 на тяговых подстанциях.
15. Сооружение и монтаж ОРУ-27,5 на тяговых подстанциях.
16. Сооружение и монтаж КТП-10 на ВЛ ПЭ-10.
17. Сооружение и монтаж КТП-27,5 на линиях ДПР.
18. Монтаж ЗРУ-10 и ЗРУ-3,3 на ТП.
19. Сооружение заземлении на ТП.
20. Сооружение кабельных линий.
21. Монтаж масляных выключателей на ОРУ-110 и ОРУ-220 кВ.
22. Монтаж жестких поперечин и их оснастка для монтажа контактной подвески и высоковольтных проводов.
23. Монтаж главных понизительных трансформаторов на тяговой подстанции переменного тока.
24. Монтаж и наладка постов секционирования.
25. Технологии приёмки объектов под монтаж оборудования и сдачи в постоянную эксплуатацию вновь электрифицированного участка.
6
Литература
Для изучения курса по дисциплине «Сооружение, монтаж и эксплуатация устройств электроснабжения »
Основная литература
1.Правила устройства системы тягового электроснабжения железных дорог Российской Федерации. ЦЭ – 462. – М.: Интекст, 1997.
2. Правила устройства и технической эксплуатации контактной сети электрифицированных железных дорог. - М.: Трансиздат, 2001.
3. Фрайфельд А.В. и др. Устройство, сооружение и эксплуатация контактной
сети и воздушных линий. - М.: Транспорт, 1987.
4. Михеев В.П. Контактные сети и линии электропередачи. – М.: Маршрут, 2003.
5. Марков А._С. Монтаж контактной сети. - М.: Транспорт, 1985.
6. Марков А.С. и др. Монтаж устройств электроснабжения электрифицируемых железных дорог. - М.: Транспорт, 1990.
7. Нормы технологического проектирования электрификации железных дорог. ВНТП - 81 / МПС. - М.: Транспорт, 1983.
8. Нормы проектирования контактной сети. ВСН 141-90/МТС. – М.: Вельти, 1991.
9. Нормы проектирования контактной сети. СТН ЦЭ 141 – 99. – М.: Трансиздат, 2001.
10. Технические условия производства и приемки строительных и монтажных работ при электрификации железных дорог. ВСН 12-85. - М.: Транспорт, 1985.
11. Каталог оборудования контактной сети и ВЛ. ЦЭ МПС. – М.: Трансиздат, 1999.
12. Инструктивные указания по регулировке контактной сети. ЦЭЭ – 2. - М.: Трансиздат,
1998.
13. Правила устройства электроустановок. - М.: «Издательство НЦ ЭНАС», 2003.
14. Почаевец В.С. Электрические подстанции. – М.: Желдориздат, 2001.
15. Технологические карты на работы по содержанию и ремонту контактной сети электрифицированных железных дорог. Книга 1. Капитальный ремонт. ЦЭ – 197 – 5/3. – М.: Трансиздат, 1997.
16. Технологические карты на работы по содержанию и ремонту контактной сети электрифицированных железных дорог. Книга 2. Техническое обслуживание и текущий ремонт. ЦЭ – 197 – 5/1 - 2. – М.: Трансиздат, 1999.
17. Технологические карты на работы по содержанию и ремонту контактной сети электрифицированных железных дорог. Книга 3. Техническое обслуживание, текущий и капитальный ремонт линейных устройств нетягового электроснабжения на опорах контактной сети и самостоятельных опорах на обходах. ЦЭ – 197 – 5/1 - 3. – М.: Трансиздат, 2000.
7
18. Контактная сеть и воздушные линии. Нормативно – методическая документация по эксплуатации контактной сети и высоковольтным воздушным линиям. Справочник. ЦЭ МПС . – М.: Трансиздат, 2001.
19. Инструкция по обеспечению безопасности движения поездов при производстве работ по ремонту устройств контактной сети и воздушных линий на железных дорогах. ЦЭ – 852. – М.: Трансиздат, 2001.
20. Правила безопасности при эксплуатации контактной сети и устройств электроснабжения автоблокировки железных дорог. ЦЭ – 750. – М.: Трансиздат, 2000.
21. Инструкция по безопасности для электромонтеров контактной сети. ЦЭ – 161. – М.: Трансиздат, 2000.
22. Инструкция по техническому обслуживанию и ремонту устройств электроснабжения сигнализации, централизации и связи на федеральном железнодорожном транспорте. ЦЭ – 881. – М.: Трансиздат , 2002.
23. Каталог изоляторов для контактной сети и ВЛ электрифицированных железных дорог. ЦЭ МПС. – М.: Трансиздат, 2000.
24. Правила технической эксплуатации электроустановок потребителей. – М.: Изд-во НЦ ЭНАС, 2003.
25. Соколов Н.Л. Контактная сеть. – М.: Маршрут, 2003.
26. Коптев А.А., Коптев И.А. Монтаж и эксплуатация устройств электроснабжения. Словарь – справочник терминов и определений. – М.: Маршрут, 2004. 335 с.
Дополнительная литература
1. Герман Л.А. и др. Электроснабжение автоблокировки и электрической централизации. - М.: Транспорт, 1984.
2. Пособие по оценке качества строительных работ при сооружении опор кон
тактной сети. - М.: Транспорт, 1985.
3. Дворчикова Г.В. и др. Электроснабжение и контактная сеть электрифицированных железных дорог. - М.: Транспорт, 1989.
4. Инструкция по сигнализации на железных дорогах. - М.: Транспорт.2000.
5. Правила технической эксплуатации железных дорог. - М.: Трансиздат, 2001.
6. Журба В. А. и др. Машины для транспортного строительства. - М.: Транспорт, 1984
7. Коптев А. А. Монтаж контактной сети переменного тока. - М.: Транспорт, 1985.
8. Ветров А.А. и др. Справочник по эксплуатации, ремонту и монтажу контактной сети. - М.: Транспорт, 1977.
9. Шемякин А. Н. И др. Электромонтер контактной сети. - М.: Высшая школа, 1983.
10.Устройство электрификации и продольного электроснабжения. Справочно-методическое пособие в помощь строителям БАМ. - М.: Транспорт, 1982.
8
Пособие по оценке качества строительных работ при сооружении опор контактной сети. - М.: Транспорт, 1985.
12. Макаров О. Н. И др. Электрификация железных дорог. Технология монтажа контактной сети, устройств автоматики и связи. - М.: ТЕМП, 1992.
13. Беляев И. А. Устройство контактной сети зарубежных железных дорогах. - М.: Транспорт, 1991.
14. Нормы технологического проектирования электрификации железных дорог. ВНТП-81/МПС. - М.: Транспорт, 1983.
15. Инструктивные указания по горизонтальной регулировке контактных подвесок. - М.: Транспорт, 1978.
16. Горошков Ю. И. и др. Контактная сеть. - М.: Транспорт, 1990.
17. Афанасьев А. С. Контактные сети трамвая и троллейбуса. - М.: Транспорт, 1968.
18. Соколов Б. А. и др. Монтаж электрических установок. - М.: Энергоатомиздат, 1991.
19. Асс Э. Е. И др. Монтаж устройств автоматики и телемеханики на железнодорожном транспорте. - М.: Транспорт, 1991.
20. Указания по монтажу, наладке и эксплуатации системы телемеханики “Лисна”. - М.: Транспорт, 1977.
21. Солдаткин В. В. и др. Наладка электроустановок. - М.: Высшая школа, 1990.
22.Инструкция по движению поездов и маневровой работе на железных дорогах. - М.: Транспорт, 1991.
23. Крючков И. П., Кувшинский Н. Н., Неклепаев Б. Н. Электрическая часть электростанций и подстанций. - М.: Энергия, 1978.
24. Гринберг-Басин М. М. Тяговые подстанции. Пособие по дипломному проектированию. - М.: Транспорт, 1986.
25. Филатов А. А. Обслуживание электрических подстанций оперативным персоналом. - М.: Энергоатомиздат.
26. Рышковский И. Я. Тяговые подстанции. - М.: Трансжелдориздат, 1949.
27. Шемякин А. Н., Пруденс А. С. Устройство, монтаж и эксплуатация контактной сети и высоковольтных линий электропередачи. - М.: Высшая школа, 1969.
9
Приложение 1
Схемы перегонов
(выбираются по последней цифре шифра)

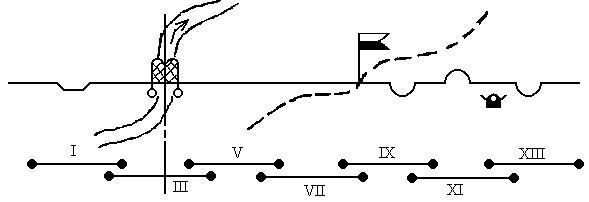

Вариант 0
Длина моста 340 м

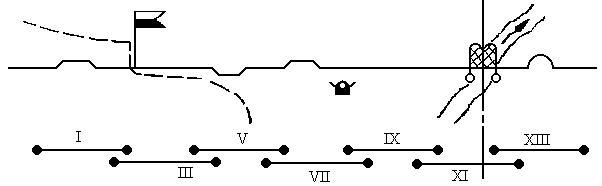

Вариант 1
Вариант 2
Длина моста 330 м
10
В
ариант
3
Длина моста 325 м
В
ариант
4
Длина моста 325 м
Вариант 5
Длина моста 310 м
11
Вариант 6
Длина моста 345 м
Вариант 7
Длина моста 330 м
Вариант 8
Длина моста 300 м
12
Вариант 9
Длина моста 320 м
Условные обозначения:
13
Приложение 2
Данные анкерных участков
(для нечетного пути)
Вариант «0»
La – длина анкерного участка, м;
l – длина пролета между опорами, м.
Анкерный участок
|
Данные анкерных участков по предпоследней цифре шифра
|
||||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||
I
|
La l |
1480 65 |
1595 70 |
1455 70 |
1370 60 |
1545 65 |
1490 60 |
1385 70 |
1550 68 |
1310 55 |
1415 65 |
III
|
La l |
1480 68 |
1385 70 |
1490 60 |
1545 65 |
1370 60 |
1455 70 |
1595 70 |
1480 65 |
1310 60 |
1480 65 |
V
|
La l |
1310 55 |
1310 60 |
1595 70 |
1480 65 |
1310 60 |
1415 65 |
1415 65 |
1490 60 |
1550 68 |
1545 65 |
VII
|
La l |
1310 60 |
1490 60 |
1480 65 |
1455 70 |
1595 70 |
1310 55 |
1310 55 |
1385 70 |
1415 65 |
1385 70 |
IX
|
La l |
1385 70 |
1545 65 |
1370 60 |
1490 60 |
1455 70 |
1595 70 |
1480 65 |
1310 60 |
1490 60 |
1310 55 |
XI
|
La l |
1455 70 |
1370 60 |
1545 65 |
1385 70 |
1490 60 |
1550 68 |
1480 65 |
1310 55 |
1595 55 |
1310 60 |
XIII
|
La l |
1370 60 |
1385 70 |
1490 60 |
1550 68 |
1310 55 |
1545 65 |
1415 65 |
1430 60 |
1480 65 |
1455 70 |
