Архитектурно-конструктивные элементы стен

Цоколь– это нижняя часть наружных стен.

Цоколи устраивают кирпичные, облицованные отборным, хорошо обожженным кирпичом с расшивкой швов; оштукатурен­ные цементным раствором (нередко с добавкой в виде гранитной крошки); облицованные плитами из прочных искусственных или природных материалов; из бетонных фундаментных блоков.

Цоколь называют подрезным, если нижняя часть стены выложена из сборных бетонных блоков, а верхняя - из кирпича. При этом нижняя часть, выкладываемая из бетонных блоков, имеет толщину меньше чем кирпичная верхняя часть (рис. 1, б).

Рис.1. Типы цоколя: а - из кирпича, облицованный плитами, б - из бетонных блоков, подрезной

Проемы - это отверстия в стенах для окон и дверей. Боковые и верхнюю плоскости проемов называют откосами. Окна и двери закрепляются благодаря проёмам в стенах (рис.2).

Рис. 2. Детали проема: 1 - четверти, 2 - перемычки, 3 - откосы, 4 - простенок

Простенки - это участки стен, расположенные, между проемами. Различают простенки рядовые (между двумя проёмами) и угловые (в углах стен). Прямоугольные выступы простенков, удерживающие оконные или дверные блоки, называют четвертями.

Перемычки - это железобетонные или кирпичные конструкции, перекрывающие проем сверху.

Карниз - это горизонтальный выступ из плоскости стен. Различают следующие разновидности карнизов:

• венчающий - завершающий верхнюю часть стены;

• поясок - разделяющий по высоте фасадную плоскость стены;

• сандрик - устраиваемый над отдельными проемами и входом в здание;

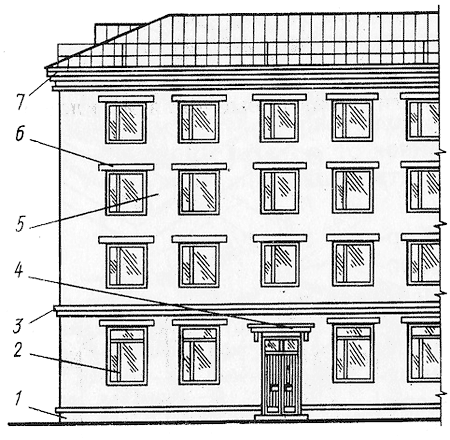

Рис. 3. Архитектурно-конструктивные элементы стен: 1 - цоколь, 2 - оконный проем, 3 - поясок, 4 - сандрик, 5 - простенок, 6 - перемычка, 7 – венчающий карниз.

Местные утолщения стен:

- пилястры - вертикальные выступы прямоугольного сечения;

- полуколонны - вертикальные выступы полукруглого сечения;

- раскреповки - вертикальные утолщения протяженного участка стены.

  Контрфорсы - вертикальные выступы стен с наклонной внешней гранью (для увеличения устойчивости стен).

Рис. 4. Местные утолщения стен: а- пилястра, б- контрфорс.

Парапет - невысокая стенка, ограждающая крышу (прямоугольное завершение стены, на 0,7...1 м выступающее над крышей). В массовом строительстве в целях экономии парапеты заменяют легкими металлическими ограждениями.

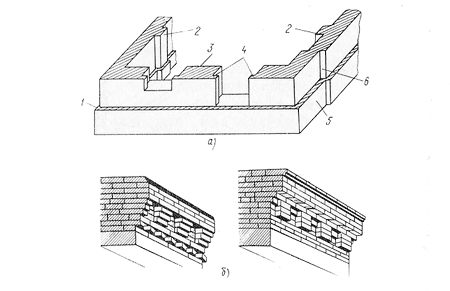

Рис.5. Детали каменных стен: а - детали стены, б - карниз с напуском кирпичей; 1 - обрез, 2 - пилястры, 3 - простенок, 4 - четверть, 5 - цоколь, 6 - уступ кладки

Ниша- углубления в кладке стены, кратные ¹/₂ кирпича (камня). В нишах располагают встроенные шкафы, приборы отопления, электрические и другие устройства.

Уступ выкладывают, смещая плоскость кладки от основной плоскости стены.

Фронтон - треугольная часть стены, ограждающая часть чердака и обрамленная по периметру карнизом.

Балкон - открытая огражденная площадка, выступающая за плоскость наружной стены. Уровень пола балкона несколько ниже уровня пола в помещении.

Лоджия - открытое (с одной стороны) помещение на фасаде здания.

Эркер — выступающая часть здания из плоскости наружных стен. Эркеры бывают консольными, начинающимися с уровня второго этажа, или пристроенными к зданию, т.е. опертыми на фундамент.

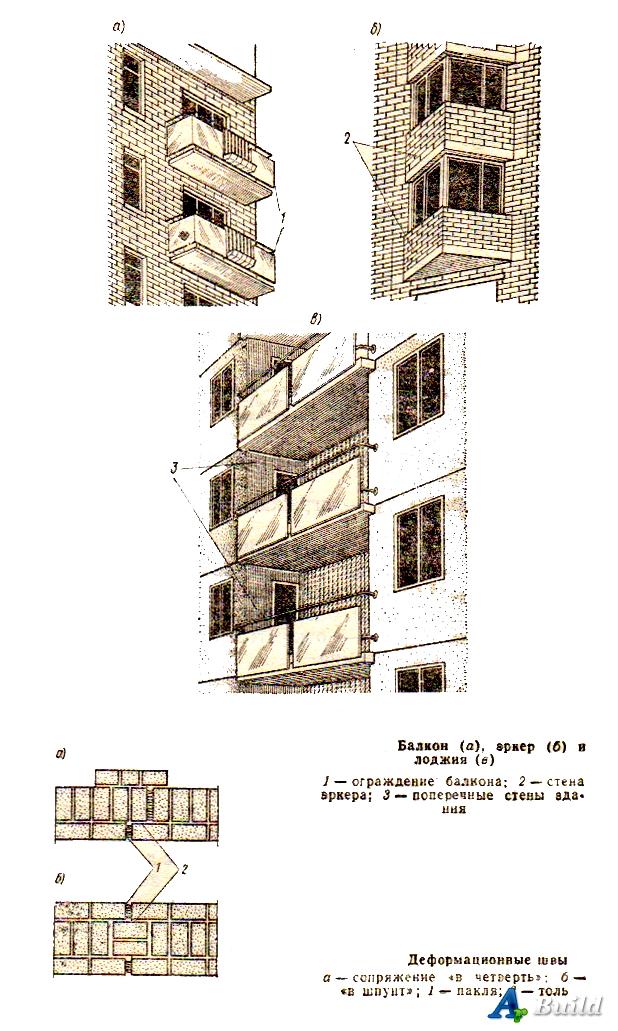

Рис. 6. А- балкон, б- эркер, в- лоджия: 1- ограждение балкона, 2- стена эркера, 3- поперечные стены здания.
