Виды соединений плотничных элементов (сплачивание, соединение по длине, наращивание и др.).

Сплачиванием называется соединение элементов по их длинным сторонам для увеличения ширины изделия.

При сплачивании досок необходимо учитывать направление годовых колец древесины, так как при высыхании доски коробятся в ту сторону, в которую обращена выпуклая часть годовых колец. Вследствие этого при сплачивании необходимо чередовать соседние доски в зависимости от направления годовых колец.

Сплачивание применяют при устройстве полов, перегородок, подоконников; при изготовлении дощатых филенок для рамочных дверей, филенчатых панелей, филенчатых перегородок и других конструкций и изделий.

Каждую доску или рейку, соединяемую в щит, называют делянкой, а шов, образуемый при соединении делянок – фугой. Ширина щита определяется шириной реек, досок и их количеством.

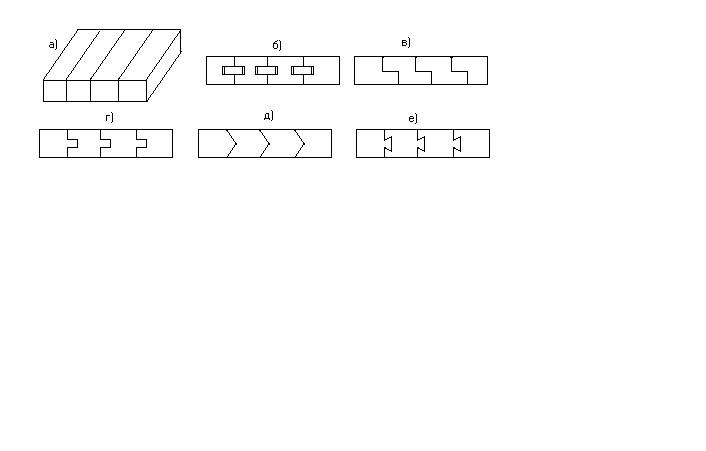

Рис.1. Сплачивание: а- на гладкую фугу, б- на рейку, в) в четверть, г- в паз и гребень, д- в паз и треугольный гребень, е- в «ласточкин хвост».

Рис.2. Сплачивание: а, б - в «ножовку», в- в разбежку, г- внахлестку.

Впритык: Сплачиваемые части отесываются и прифуговываются по угольнику;

В паз и прямоугольный гребень: Ширина и высота гребня равна одной трети толщины доски;

В ножовку. Кромки досок отесываются под острым углом к широкой плоскости доски;

В паз и треугольный гребень: Высота гребня – от одной трети до половины доски;

В четверть. Уступ равен половине толщины доски;

На рейку: В обеих досках выбираются пазы, в которые вставляется рейка шириной вдвое больше, чем глубина паза.

СОЕДИНЕНИЕ БРУСКОВ ПО ДЛИНЕ

По длине отрезки соединяют различными способами: впритык, в паз и гребень, на ус, на зубчатый шип (клиновидное), в четверть и на рейку.

Наиболее прочным соединением является соединение на клиновидный зубчатый шип.

Рис.1. Соединение брусков по длине: а- впритык, б- в паз и гребень, в- на ус, г,д, - клиновидное, е- на четверть, ж- на рейку.

Сращивание – соединение отдельных отрезков по длине для получения детали нужных размеров.

Сращивание, или соединение отрезков более крупных размеров производится вполдерева, косым прирубом, прямым накладным замком, косым накладным замком, прямым натяжным замком, косым натяжным замком и впритык. При сращивании вполдерева длина соединения делается равной 2 – 2,5 толщины бруса. Соединение закрепляют нагелями. Этот вид соединения применяется при строительстве брусчатых домов.

Соединение косым прирубом с подрезкой торца делается равным ,5-3 толщины бруса и крепится также нагелями.

Соединение прямым или косым накладным замками используется в конструкциях, в которых возникают растягивающие усилия. Соединение в прямой накладной замок располагается на опоре, а соединение в косой накладной замок можно располагать у опор.

Соединения в прямой или косой натяжные замки являются прочными, однако их изготовление сложно, кроме того, при усыхании древесины ослабляются клинья, поэтому для ответственных деревянных конструкций применять натяжные замки не рекомендуется.

Сращивание в притык производится в тех случаях, когда два бруса своими концами ложатся на опору. Концы брусьев соединяются вплотную, а затем крепят скобами.

Рис. 1. Сращивание: а- вполдерева, б- косым прирубом, в- прямой накладной замок, г- косой накладной замок, д- прямой натяжной замок, е- косой натяжной замок, ж- впритык.

Соединение брусьев и бревен под углом применяют при возведении брусковых или рубленных стен, устройстве верхней или нижней обвязок в каркасных домах и в других деревянных конструкциях. Основными видами плотничных соединений являются соединения вполдерева, вполулапу, шиповое и угловое сковороднем.

Врубка вполдерева выполняется путем вырубки или срезки половины толщины на концах соединяемых брусьев. После вырубки концы соединяют под прямым углом. Соединение вполулапу получается при зарезке на концах брусьев наклонных плоскостей. Обработанные концы брусьев плотно соединяют. Размеры врубок определяются расчетом.

Рис.4. Соединение брусьев под углом: а- вполдерева, б- вполулапу, в- шиповое, г- угловое сковороднем.

Крестообразное соединение брусьев применяют при строительстве мостов и изготовлении других деревянных конструкций. Этот вид соединения может выполняться вполдерева, треть и четверть дерева, а также зарубкой одного бруса.

Рис.1. Крестообразное соединение брусьев: а- вполдерева, б- в треть дерева, в- в четверть дерева, г- с зарубкой одного бруса.

ПЕРЕСЕЧЕНИЕ БРУСЬЕВ

Рис.1. Пересечение брусьев: а- Т-образное потайным сковороднем, б- Т-образное сковороднем, в- под углом сквозным шипом, г- под углом потайным шипом, д- впрорезь.

Соединение элементов по высоте называется наращиванием.

Наращивание применяют при изготовлении столбов, матч и др.

Наращивать брусья и бревна можно впритык с потайным шипом, впритык со сквозным гребнем, вполдерева с креплением болтами, вполдерева с креплением полосовой сталью, вполдерева с креплением хомутами, косым прирубом с креплением хомутами, впритык с накладками и креплением болтами.

Соединения вполдерева и косым прирубом с креплением хомутами применяются в более ответственных сооружениях. Длина стыков делается обычно равной двум или трем толщинам соединяемых брусьев или двум или трем диаметрам соединяемых бревен.

Рис. 1. Соединение бревен при наращивании: а- впритык с потайным шипом, б- впритык со сквозным гребнем, в- вполдерева с креплением болтами, г- вполдерева с креплением полосовой сталью, д- вполдерева с креплением хомутами, е- косым прирубом с креплением хомутами, ж- впритык с накладками и креплением болтами.
