Технология выполнения кладки перемычек и арок.

Перемычка – конструкция, перекрывающая оконный или дверной проем.

Если сила тяжести перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки.

При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда.

Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5 – 4 м часто возводят арочные перемычки. Кладку перемычек арочного типа используют также для устройства перекрытий в зданиях, такие перекрытия называют сводчатыми (сводами).

При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие. Но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4 – 6 рядов кладки, длина на 50 см больше ширины проема. Для кладки перемычки применяют раствор марки не ниже 25. Рядовые перемычки выкладывают с пролетом от 1 до 2 м.

Перемычки выкладывают с применением опалубки из досок толщиной 40-50 мм. Дл ее опирания из кладки выпускают кирпичи, срубывая их после снятия опалубки. Как вариант концы опалубки вставляют в борозды на откосах проемов, а после снятия опалубки борозды закладывают. По ней расстилают раствор состава 1:3 толщиной 2 – 3 см, в который затем втапливают арматурные стержни, укладываемые под нижний ряд кирпича рядовой перемычки. Армирование перемычки выполняют стержнями из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню на каждые полкирпича стены, не менее трех стержней диаметром 5…6 мм на перемычку, если по проекту не требуется более сильное армирование. Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см (они должны заканчиваться крюком), т.е. их заанкеривают в кладке. Концы стержней периодического профиля заанкеривать не требуется.

Концы опалубки опираются на кирпичи, выпущенные из кладки: после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные стойки из брусьев (доски, поставленные на ребро), по две стойки с каждой стороны проема.

Сроки выдерживания рядовых перемычек на опалубке при температуре наружного воздухе выше 10 ⁰С должны быть не менее 12 суток, а при более холодном воздухе – до 24 суток.

Клинчатые перемычки выкладывают из кирпичей, уложенных на ребро. В таких перемычках кирпич, находящийся в центре называют замком, а опоры – пятой. Кладку ведут без армирования поперечными рядами по предварительно уложенной опалубке.

Кладку клинчатых перемычек начинают от пят к середине и заканчивают замком; число укладываемых кирпичей должно быть нечетным.

Кладку ведут клинообразными швами, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм.

До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т.е. угол ее отклонения от вертикали). Кладку ведут поперечными рядами по опалубке. На опалубке размечают ряды кладки с таким расчетом, чтобы их число было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича – замковый – должен находиться в центре перемычки в вертикальном положении. При этом в замковый ряд кирпич должен входить туго, плотно заклинивая перемычку.

Кладку ведут равномерно с двух сторон от пяты к замку так, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Разновидностью клинчатых перемычек являются лучковые перемычки. Лучковые перемычки в отличие от клинчатых перемычек имеют подъем (высота от низа замка до низа пят), который выражают в долях пролет а, например 1/10, 1/12.

При их устройстве стена также должна быть возведена до уровня перемычек.

Период выдерживания клинчатых перемычек в опалубке зависит от температуры воздуха и марки раствора и составляет 7-20 суток.

Арка

Если радиус, которым вычерчивается перемычка, приближается по величине к половине пролета перемычки, то такую перемычку называют аркой.

Арочные перемычки представляют собой наклонные ряды обыкновенного или клинчатого кирпича, уложенные по специальной опалубке – кружалу.

Арки, которые устраивают для перекрытия проемов шириной от 2 до 4 м, могут иметь самый разный радиус кривизны или различную величину подъема.

Различают:

Полуциркульные арочные перемычки (арки) (рис. 3, а) имеют форму полуокружности (опорные пяты у них распо­ложены под углом 30° к горизонту);

Коробовые арки (рис. 3, б) — более пологие, со стрелой подъема f менее половины пролета. Предельные пролеты арок до 4,5 м.

Рис.3. Полуциркульная (а) и коробовая (б) арки: 1 — замок, 2 — пята; f— подъем, l — пролет

Для кладки арок конструкция опалубки должна быть такой, чтобы обеспечить равномерное опускание ее при распалубливании. Под кружалами ставят клинья. При ослаблении которых опалубка опускается.

Кладку арок ведут по кружалам, вырезанным из досок, имеющих форму нижнего очертания арки. Выкладывают арки в той же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Положение каждого ряда кладки проверяют шнуром, закрепленным в центре арки, и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки. Если используется обыкновенный кирпич, швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Толщина швов, как и в клинчатых перемычках, должна быть не более 25 мм вверху и не менее 5 мм внизу. Раствором заполняют швы кладки целиком.

Период выдерживания в опалубке зависит от температуры воздуха и марки раствора и составляет 7-20 суток.

Своды

Сводами в отличие от арок перекрывают не отдельные проемы, а целые помещения. Наиболее распространены ци­линдрические своды, опирающиеся на две параллельно рас­положенные стены. Своды выкладывают из кирпича по опалубке со сплошным дощатым настилом. Кладку ведут отдельными участками, одновременно от пят к вершине. Радиальное положение швов контролируют шаблоном-уголь­ником. Кладка участка завершается заклиниванием свода замковыми кирпичами. По выложенной части свода нельзя ходить и складировать на ней материалы. Распалубку свода выполняют через 10...20 сут.

Арки и своды передают на опоры горизонтальную нагруз­ку, называемую распором. Если величина распора значитель­на, то устанавливают стальные затяжки, заанкеренные в опо­рах.

КЛАДКА ПЕРЕМЫЧЕК, АРОК

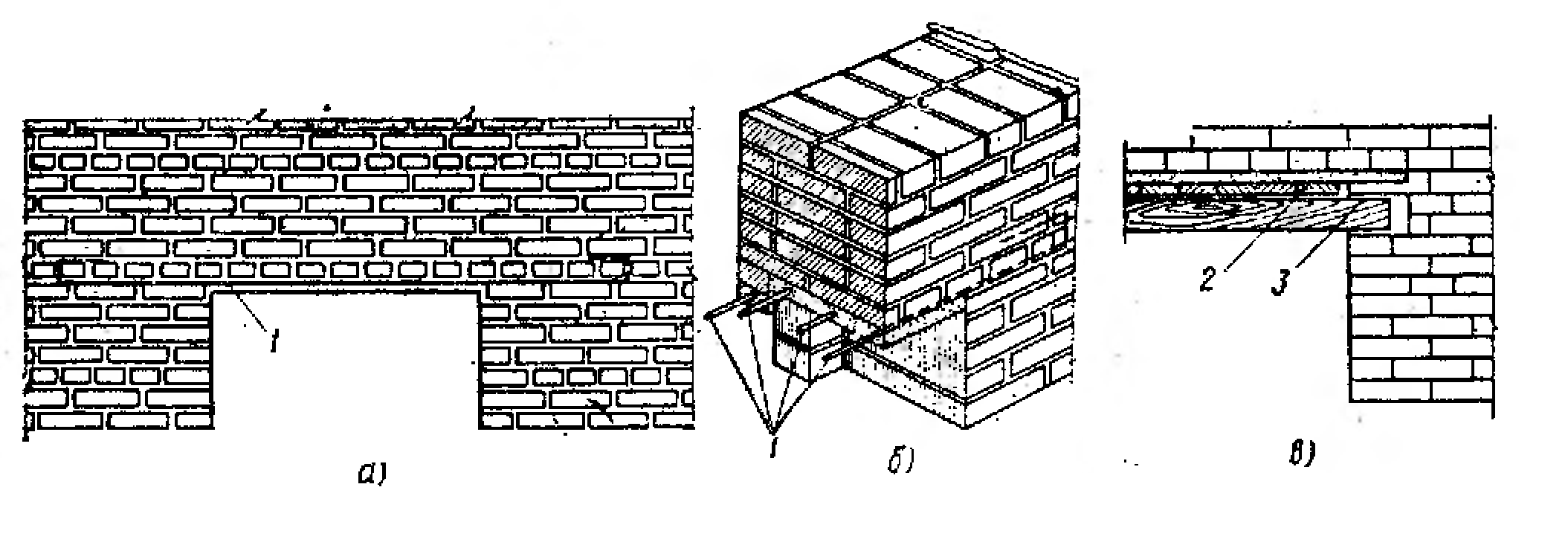

Рис.1. Кладка рядовой перемычки: а- фасад, б- разрез, в- кладка по дощатой опалубки, 1- арматурные стержни, 2- доски опалубки, 3- концы досок опалубки в борозде проема.

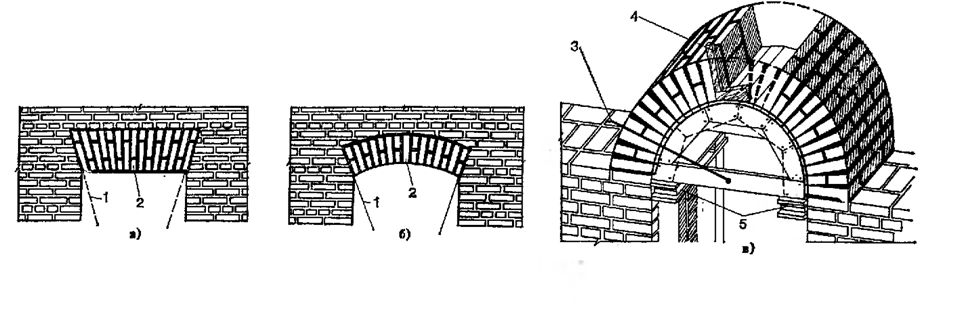

Рис.2. Кладка клинчатой (а), лучковой (б) и арочной (в) перемычек: 1- направление опорной плоскости, 2- замковый кирпич, 3- шнур, 4- шаблон-угольник, 5-клинья.

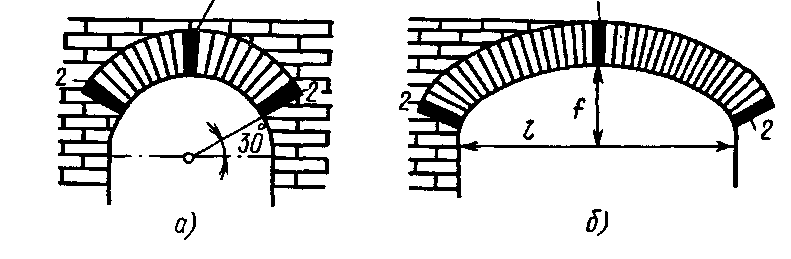

Рис.3. Полуциркульная (а) и коробовая (б) арки: 1 — замок, 2 — пята; f— подъем, l — пролет

Рис.4. Свод: 1 — стойка, 2 — горизонтальный брус, поддерживающий опалубку, 3 — клинья, 4 — пята, 5 — кружальная опалубка, 6 — ряды, образующие свод, 7 — замковый ряд
