9.3 Схемы установки нуля и частотной коррекции усилителей

Любой ОУПТ имеет вполне определенное , как вызванное разницей напряжений база-эмиттер, так и вызванное разницей входных токов. Поэтому нужно установить суммарное напряжение смещения, исходя из наихудшего случая. Зная , можно определить величину компенсирующего напряжения, на которую необходимо сместить входное напряжение ОУ, для того, чтобы на выходе усилителя . Суммарное напряжение смещения определяется соотношением (см. раздел 8.2):

.

Взяв запас для рассчитанного примерно 1,5, получим напряжение, которое должна обеспечить схема установки нуля. Схема установки «нуля» ОУПТ приведена на рис. 9.14. R_р и R_доп выбираются так, чтобы в крайних положениях движка R_р напряжение на нем было порядка ±1В. В точке А должно быть требуемое напряжение смещения . Исходя из этого напряжения рассчитывают второй делитель напряжения R₂, R₁. R₁ рекомендовано принимать порядка десятков Ом, тогдп R₂ имеет порядок единиц кОм. Ток первого делителя, который рекомендуется, приравнивают 24 мА, и рассчитывают резисторы R_р и R_доп из условия:

а распределение между R_р и R_доп определяется условием по отношению к общей шине.

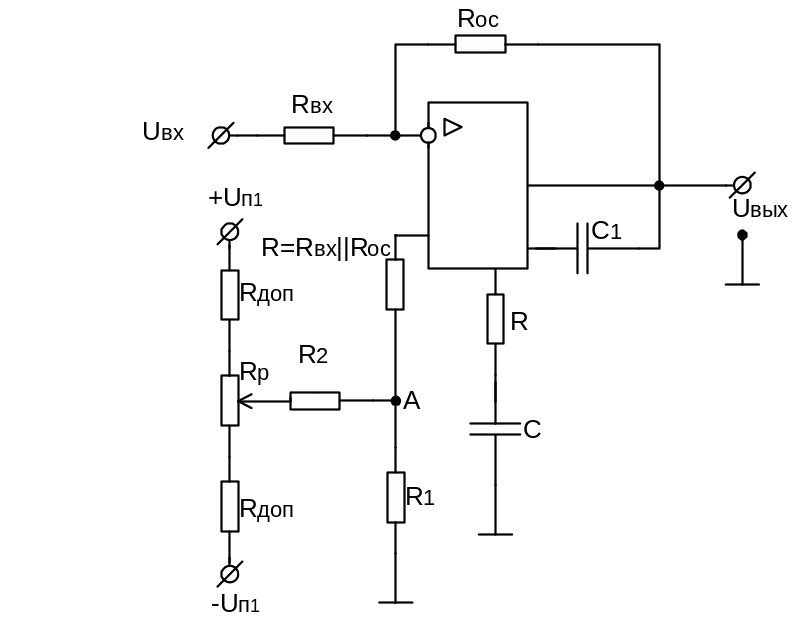

Рисунок 9.20 — Схема установки нуля и частотной коррекции инвертирующего усилителя

Поскольку ОУПТ вобщем имеют высокую граничную частоту усиления, а конкретные устройства на базе ОУПТ часто требуют существенно более низкую частоту f_в, то необходимо вводить схемы частотной коррекции. Для уменьшения уровня шумов и повышения устойчивости усилителя необходимо f_гр выбрать в 2-3 раза больше чем верхняя частота усиливаемого сигнала f_в. Исходя из зависимостей, приведенных в [19] по требуемому значению f_гр (см. рис. 9.15) устанавливают параметры корректирующих цепей (интегрирующей R_К, С_К и дифференцирующей С). Параметры корректирующих цепей также приведены в справочниках по интегральным микросхемам.

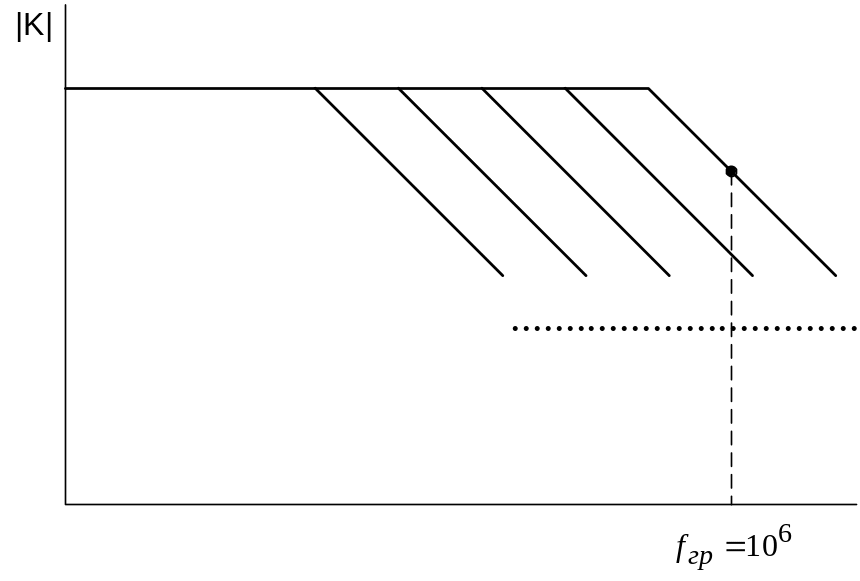

Рисунок 9.21 — АЧХ УПТ при различных значениях корректирующих цепей

9.4 Логарифмирующие и антилогарифмирующие схемы

Для построения схем с логарифмическими передаточными функциями используются вольт-амперные характеристики p-n переходов. Для высококачественных p-n переходов эти характеристики моделируются выражением:

, (9.1)

где — напряжение на диоде;

— ток, протекающий через диод;

— ток диода в режиме насыщения;

N — const [В].

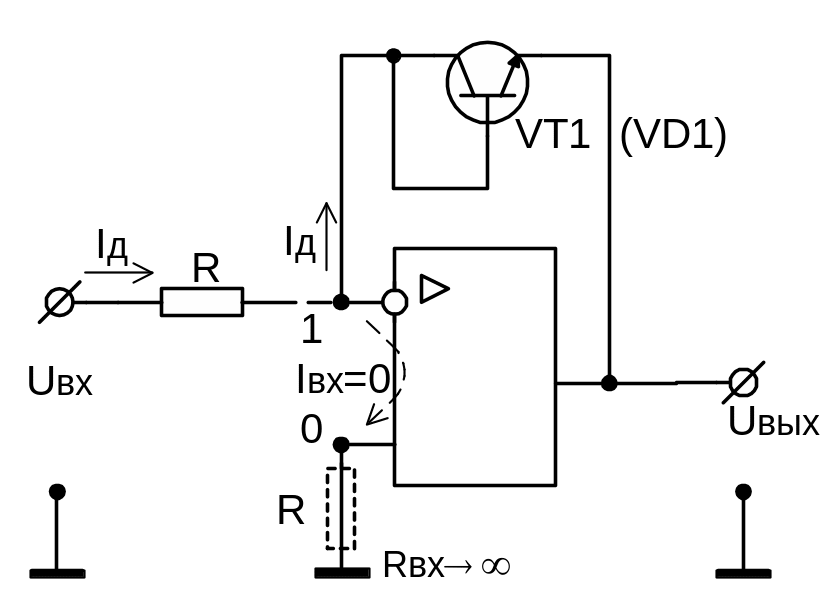

Схема логарифмического усилителя приведена на рис. 9.16.

Рисунок 9.22 — Схема логарифматора

Учитывая, что точка 1 является виртуальным нулем (U₁₀0), можем записать:

Подставив значение U_д из выражения (9.1), получим

. (9.2)

Требуется получить для схемы логарифматора . Это получится из выражения (9.2), если выполняется неравенство:

. (9.3)

Следовательно, при выполнении неравенства (9.3) для приведенной схемы получим:

(9.4)

Для устранения смещения нуля, обусловленного напряжением в неинвертирующий вход включают резистор R.

Оценим динамический диапазон изменения для входного ( ) и выходного ( ) сигналов. Динамический диапазон логарифматоров по входу очень велик, и чем он больше, тем выше качество схемы. Минимальный входной сигнал определяется уровнем температурного дрейфа и шумов, которые составляют порядка десятков микровольт. Для типовых ОУПТ в рабочем диапазоне температур 040С . Максимальный входной сигнал ОУПТ определяется допустимым напряжением уровня базо-эмиттерного перехода транзисторов входного дифференциального каскада, которое порядка 5В ( ).

Тогда динамический диапазон входных сигналов для представленных уровней составит:

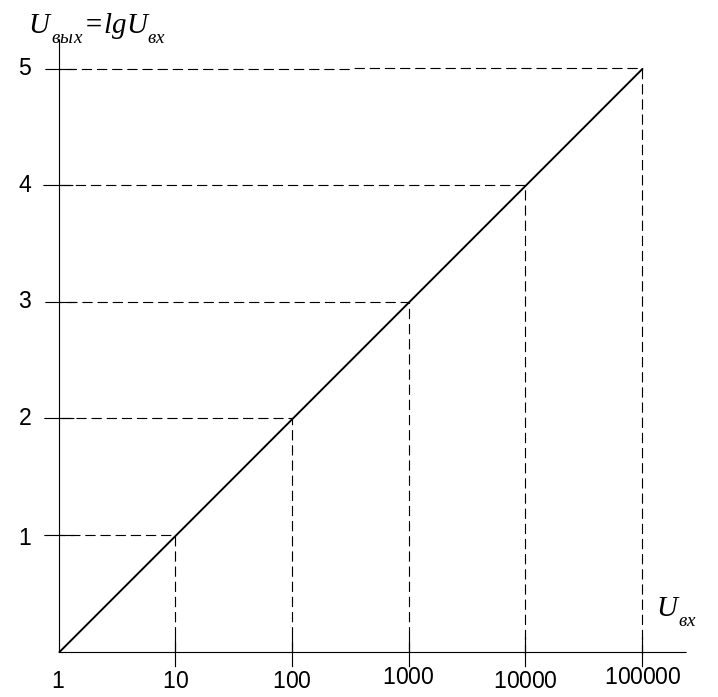

Проходная характеристика логарифмирующей схемы приведена на рис. 9.17. Динамический диапазон выходного сигнала логарифматора существенно сжат и на 5 порядков изменения входного сигнала изменяется на 5 Вольт.

Рисунок 9.23 — Проходная характеристика логарифматора

Антилогарифмирование — операция обратная логарифмированию. При изменении входного сигнала на несколько вольт динамический диапазон выходного сигнала очень велик и составляет 4–6 порядков.

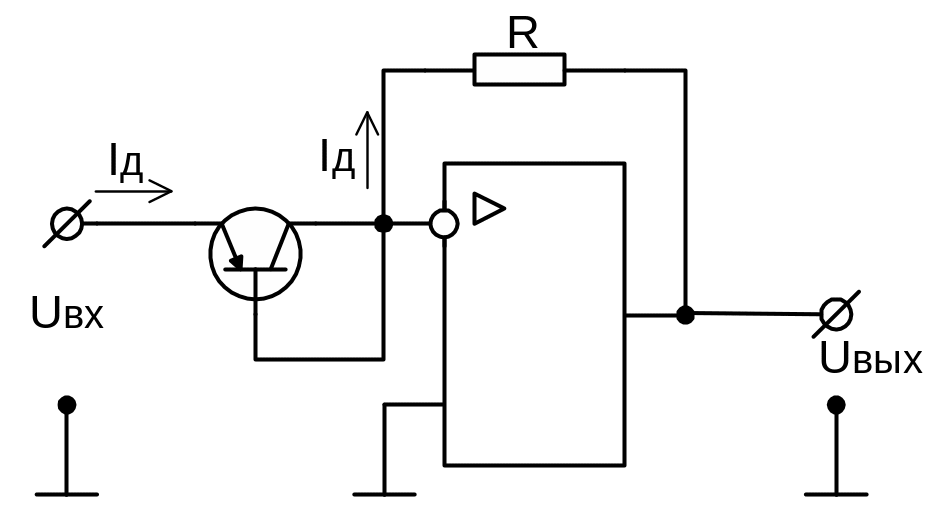

Принципиальная схема антилогарифматора приведена на рис. 9.18. Проведя аналогичные выкладки, получим:

; .

Если тогда:

.

Окончательно имеем:

.

Рисунок 9.24 — Схема антилогарифматора

Следовательно, данная схема антилогарифмирует входной сигнал, равный U_д.

В качестве элемента ОС, имеющего логарифмическую характеристику, для логарифматоров и антилогарифматоров можно использовать [20]:

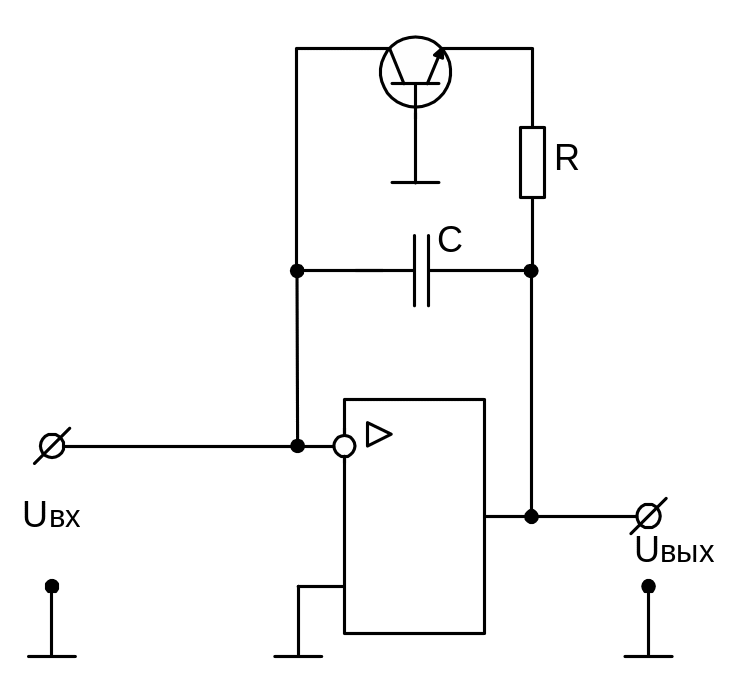

а) транзисторно-диодную схему (рис. 9.19). Применяется в диапазоне токов 10^–1110^–4 А, обеспечивая динамический диапазон по входу 10⁷;

б) диодную схему (рис. 9.20). Работает в диапазоне токов 10^–910^–4 А, обеспечивая динамический диапазон 5 порядков (10⁵);

в) транзисторную схему (рис. 9.20). Рекомендуется для токов 10^–810^–4 А и обеспечивает динамический диапазон по входу 10⁴.

Схема прецизионного модуля показана на рис.9.22. Она состоит из пары согласованных по параметрам транзисторов VT1 и VT2, резистора установки токов R_G=150,3 кОм и резистора термокомпенсации R_Т.К.=95510 Ом, обладающего ТКR=+0,3 %/С [20].

Рисунок 9.25 — Логарифматор с транзисторно-диодной схемой

Рисунок 9.26 — Логарифматор с диодной схемой
