5.4 Входные динамические характеристики транзисторов. Сквозная характеристика каскада

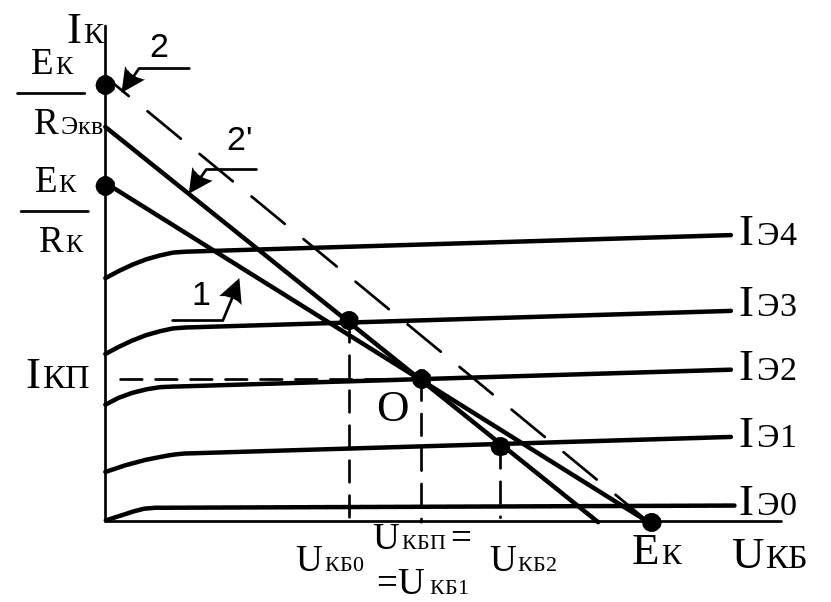

Нагрузкой транзистора по постоянному току является сопротивление RК, которое определяет наклон нагрузочной линии по постоянному току. При работе по переменному току транзистор оказывается нагружен на меньшее эквивалентное сопротивление RЭкв=RКRН. Так как RЭкв<RК то наклон нагрузочной линии по переменному току более крутой. Положения нагрузочных линий на выходных характеристиках транзистора показаны на рис. 5.13.
Рисунок 5.13 — Нагрузочные линии по переменному и постоянному токам на выходных ВАХ транзистора, включенного по схеме с ОБ
Здесь (1) — нагрузочная линия по постоянному току, (2) — определяет угол наклона нагрузочной линии по переменному току. Поскольку транзистор работает в линейном режиме с учетом принципа суперпозиции, нагрузочную линию по переменному току необходимо перенести в точку покоя (линия (2')) (см. рис. 5.13).

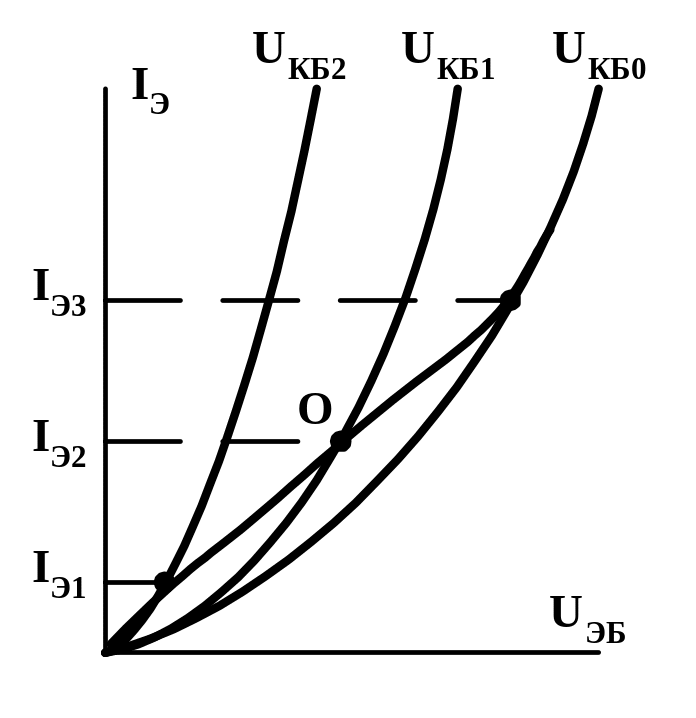

Связи между входными и выходными параметрами (IЭ с IК, UКБ) осуществляют по нагрузочной линии 2'. В связи с этим нужно строить динамические входные характеристики, которые учитывают изменение выходного напряжения от изменения входного тока. Результаты построения динамической входной характеристики для схемы с ОБ приведены на рис. 5.14. Они осуществлены путём переноса соответствующих точек нагрузочной линии по переменному току, с выходных ВАХ транзистора на входные. Как видно из рис. 5.14 динамическая входная характеристика для схемы с ОБ более линейна, чем статические характеристики, поэтому схема с ОБ обладает минимальными искажениями.
Рисунок 5.14 — Динамическая входная характеристика для схемы с ОБ

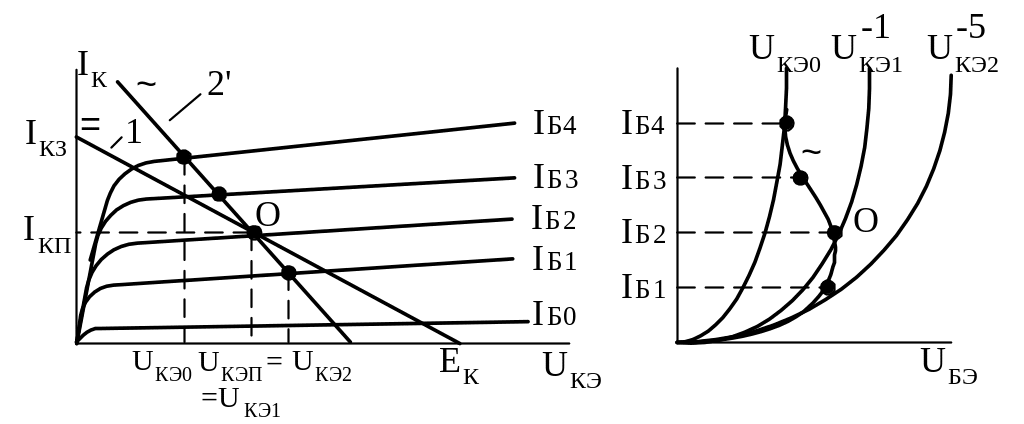

Аналогично построим динамическую входную характеристику для схемы с ОЭ (см. рис. 5.15). Из рисунка следует, что динамическая входная характеристика для схемы с ОЭ более нелинейна, чем статические, это означает, что схема с ОЭ имеет большие нелинейные искажения, чем схема с ОБ.

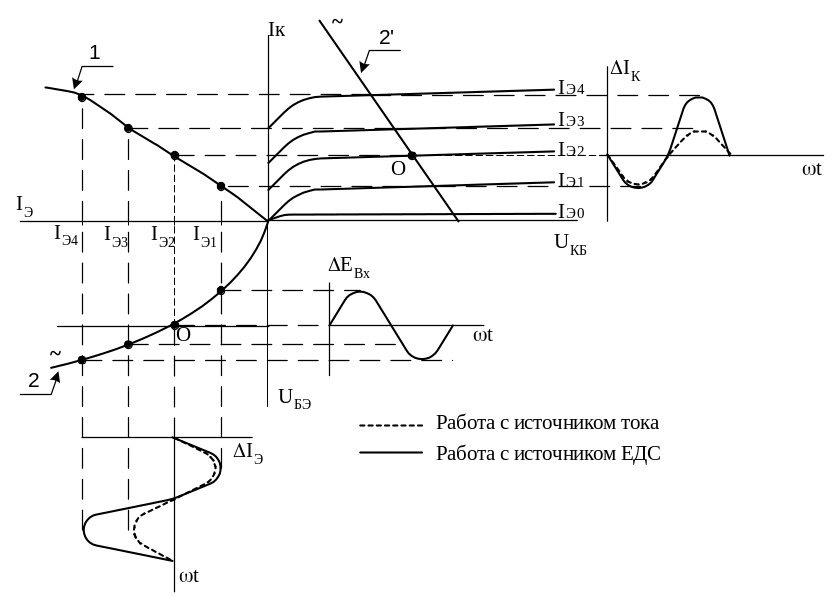

Рассмотрим методику построения сквозной характеристики каскада, учитывающую нелинейность входных и выходных ВАХ. Усилитель может работать с источником Э.Д.С. и источником тока. Для установления связей между входными током и Э.Д.С. с выходным током IК выполним построения, приведенные на рис. 5.16.
В первом квадранте расположены выходные характеристики транзистора с нагрузочной линией по переменному току (2') проходящей через рабочую точку по постоянному току "О". Во втором квадранте строят переходную характеристику (1) каскада, связывающую входной ток (IЭ) с выходным током (IК) через точки пересечения нагрузочной линии с выходными характеристиками транзистора.
Рисунок 5.15 — Динамическая входная характеристика для схемы с ОЭ и фрагменты ее построения
Рисунок 5.16 — Оценка нелинейных искажений усилителя при работе с источником ЭДС и источником тока
Динамическую выходную характеристику строят в третьем квадранте (2). На ней однозначно определяется рабочая точка "О".
Если на вход поступает синусоида от источника тока IЭ(t), то нелинейность входной динамической характеристики не влияет на форму выходного тока. При этом имеет место нелинейность переходной (1) характеристики и ток коллектора почти синусоидален.
В случае работы с источником Э.Д.С. ЕВх(t), получим существенно большие искажения, так как при переходе от ЕВх к IЭ сказывается нелинейность входной динамической характеристики, и осциллограмма IК получается более несинусоидальная. При работе с источником ЭДС (RВн.Ист0, следовательно, нагрузочная линия на входных ВАХ параллельна оси IЭ), из-за нелинейности динамической входной характеристики происходит искажения формы входного тока, а следовательно резкие искажения выходного тока (см. рис.5.16).
В случае работы с источником тока (RВн.Ист), входной ток не искажается, а следовательно обеспечиваются минимальные искажения выходного тока.
В реальных усилителях имеет место промежуточный вариант (RВн.Ист0 конечная величина), угол наклона нагрузочной линии на входных ВАХ определяется RВн. (см. рис. 5.17). При изменении ЕВх(t) нагрузочная линия перемещается параллельно самой себе, обуславливая осциллограмму выходного тока IК. Нелинейные искажения имеют место и по величине находятся между двумя рассмотренными ранее случаями.
В реальных схемах всегда имеет место RВх0, т.е. последний рассмотренный вариант. Увязывая ЕВх и IК, получают сквозную характеристику транзисторного каскада, при этом нужно брать абсолютные значения ЕВх и IК. Вид этой характеристики приведен на рис. 5.17 (б).
По заданному входному сигналу относительно точки "О" по методу 5И ординат (см. раздел 5.5) определяют искажения.
