2. Характеристика слоя сыпучего материала: гранулометрический состав, пористость слоя, эквивалентный диаметр частиц.
Слой сыпучего материала обычно представляет собой смесь частиц различной формы и различного размера, что определяется технологией их получения, а также требованиями технологического процесса, в котором применяют данный сыпучий материал.
2.1. Гранулометрический состав.

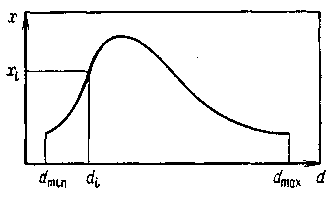

Эта характеристика отражает относительную долю частиц данного размера в общей массе всех частиц. Гранулометрический состав сыпучего материала определяют просеиванием его через набор сит с различными размерами отверстий. Затем строят кривую распределения, общий вид которой дан на рисунке 20. В тех случаях, когда частицы твердого материала специально формуют в виде таблеток или сфер, все частицы получаются практически одинакового размера (монодисперсный слой).
Рисунок 20. Кривая распределения гранулометрического состава частиц сыпучего материала
2.2. Порозность (пористость) слоя.
Слой сыпучего материала в аппарате занимает объем Vсл, в котором часть объема Vч занята твердыми частицами, а остальная часть VП — пустотами. Объем пустот зависит от размеров и формы частиц, а также от способа их укладки. Отношение объема пустот к общему объему слоя называется порозностью (пористостью) слоя, т. е.
(1.74)[11]
где Vсл – объём, занимаемый слоем сыпучего материала в аппарата, м3;
Vч – часть общего объема сыпучего слоя, занятая твердыми частицами, м3;
VП – часть общего объема слоя в аппарате, занятая пустотами, м3;
порозность
(пористость) слоя (безразмерная величина).
Очевидно,
что величины
могут заключаться в пределах 0 ≤
≤
1.
Для шарообразных частиц порозность можно вычислить теоретически. Установлено, что величина порозности таких частиц не зависит от их диаметра, а только от способа укладки частиц, и изменяется в пределах от 0,26 до 0,48.
Порозность
псевдоожиженного или транспортируемого
слоя больше порозности того же материала
в неподвижном состоянии. Если массу
частиц в объеме слоя обозначить mч
,то
плотность насыпного слоя
будет равна
(1.75)[11]
где - плотность насыпного слоя, кг/м3;
mч – масса частиц в объёме слоя, кг
Vсл – объём, занимаемый слоем сыпучего материала в аппарата, м3;
Насыпная плотность и порозность связаны соотношением:
(1.76)[11]
где - насыпная плотность, кг/м3;
-
плотность движущейся среды, кг/м3;
плотность твердых частиц, кг/м3;
порозность (пористость) слоя.
Тогда
(1.77)[11]
Для газов или паров » , т. е.
(1.78)[11]
Следовательно, для определения величины порозности слоя достаточно замерить насыпную плотность сыпучего материала . Для разных материалов порозность неподвижного слоя обычно изменяется относительно в небольших пределах от 0,35 до 0,45. В среднем можно принять порозность псевдоожиженного слоя равной 0,40.
