6.12. Нелінійні діелектрики
*Піроелектрики (від грецького руr - вогонь) - кристалічні діелектрики, яким притаманна спонтанна поляризація, тобто поляризація за відсутності впливу зовнішніх чинників.
*За зміни температури величина спонтанної поляризації змінюється і спричинює появу електричного поля. Це явище називається піроелектричним ефектом (піроелектрикою).
Зміна спонтанної поляризованості з температурою зумовлена двома причинами. Підвищення температури порушує впорядкованість у розміщенні елементарних дипольних моментів (первинний піроефект), з одного боку, а з іншого - нагрівання викликає зміну лінійних розмірів діелектрика і п'єзоелектричну поляризацію внаслідок деформації (вторинний піроефект).
Піроелектричні властивості має низка лінійних діелектриків: сульфат літію, турмалін та ін. У турмаліні при зміні температури на 1°С виникає поле Е≈400 в/см. Зміна спонтанної поляризації і виникнення електричного поля в піроелектриках може відбуватися не тільки за зміни температури, але й при деформації. Тому всі піроелектрики є і п'єзоелектрнками, але не навпаки.
До окремої групи піроелектриків належать сегнетоелектрики. За нагрівання сегнетоелектрика до певної температури в ньому зникає спонтанна поляризація і кристал переходить в непірое-лектричний стан.
Існує також ефект протилежний піроелектричному: в електричному полі змінюється поляризація піроелектрика і нагрівання або охолодження кристала прямо пропорційне напруженості електричного поля: ∆Т~Е. Це явище названо елекпгрокалоричним ефектом. Існує також і квадратичний електрокалоричний ефект.
Піроелектрики широко застосовують у піроелектричних приймачах, які належать до класу теплових приймачів випромінювання, дія яких ґрунтується на температурній залежності спонтанної поляризації пір о електриків. Піроелектричні приймачі використовуються для вивчення швидкоплинних теплових процесів, у дистанційних датчиках температури, приладах теплобачення тощо.

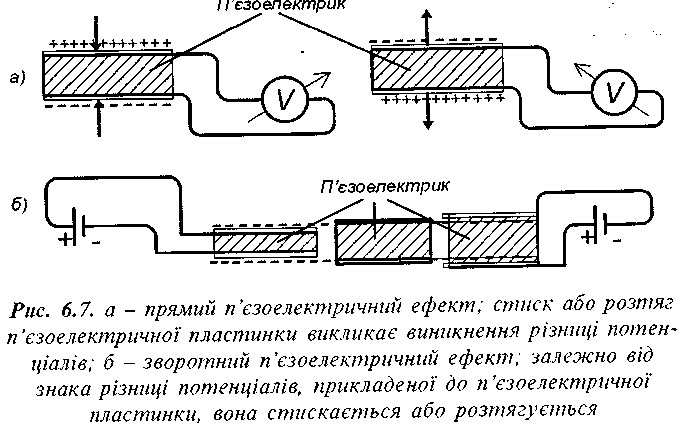

* П'єзоелектрика (від грецького piezo - тисну і електрика) -виникнення поляризації діелектрика (рис. 6. 7, а, б) під дією механічних напружень (прямий п'єзоелектричний ефект) і виникнення механічної деформації (рис.6.7, б) під дією електричного поля (зворотний п'єзоелектричний ефект).
Як прямий, так і зворотний п'єзоелектричний ефекти спостерігаються в одних і тих же кристалах п'єзоелектрика.
П'єзоелектричні властивості мають всі піроелектрики (спонтанно поляризовані діелектрики), в яких під дією механічної деформації змінюється величина їх спонтанної поляризації (прямий п'єзоелектричний ефект).
П'єзоелектричні матеріали - кристалічні речовини з добре вираженими п'єзоелектричними властивостями. П'єзоелектрики широко використовують у техніці, акустиці, радіофізиці для перетворення електричних сигналів у механічні і навпаки. З них виготовляють резонатори, випромінювачі і приймачі звуку, фільтри, п'єзоелектричні датчики та ін. П'єзоелектричні датчики застосовуються для вимірювання швидкозмінного тиску. Датчик здатний сприймати коливання тиску з частотою від десятків Гц до десятків МГц і застосовується за тензометричних вимірювань у вагових і сортувальних (за вагою) пристроях, за вимірювання вібрацій, деформацій тощо. П'єзоелектричні матеріали поділяють на > природні і > штучно вирощені монокристали (кварц, сегнетова сіль, ніобат літію та ін.) і > полікристалічні сегнетоелектричні тверді розчини, які після синтезу поляризують в електрич-
ному полі (п'єзокераміка). Із п'єзоелектричних матеріалів першої групи застосовується тільки кварц (має високотемпературну стабільність, механічну міцність, малі діелектричні втрати, високу вологостійкість). Його недолік - порівняно слабкий п'єзоефект, складність обробки та ін. Використовується головним чином в п'єзоелектричних фільтрах і стабілізаторах частоти.
Найбільш вживаним п'єзоелектричним промисловим матеріалом є п'єзоелектрична кераміка, яку отримують методами керамічної технології із сегнетоелектричних з'єднань. У процесі виготовлення п'єзоелектричної кераміки на неї діють зовнішнім електричним полем, яке викликає орієнтацію сегнетоелектричних доменів і залишкову поляризацію. Вироби з п'єзоелектричної кераміки відливають під тиском з шлікерної маси або пресують з порошків і відпалюють при 1200 - 1350 °С. П'єзоелектрична кераміка застосовується для виготовлення випромінювачів та приймачів ультразвуку, генераторів високої напруги тощо.
* Сегнетоелектрики ~ кристалічні діелектрики, які в певному інтервалі температур мають спонтанну (самовільну) поляризацію, яка суттєво змінюється за зовнішніх впливів.
Сегнетоелектрики по суті є різновидністю піроелектриків. Найкраще досліджені і найбільш широко використовуються на практиці титанат барію, сегнетова сіль та ін. (табл. 6.4). Відомо кілька сотень сегнетоелектриків.

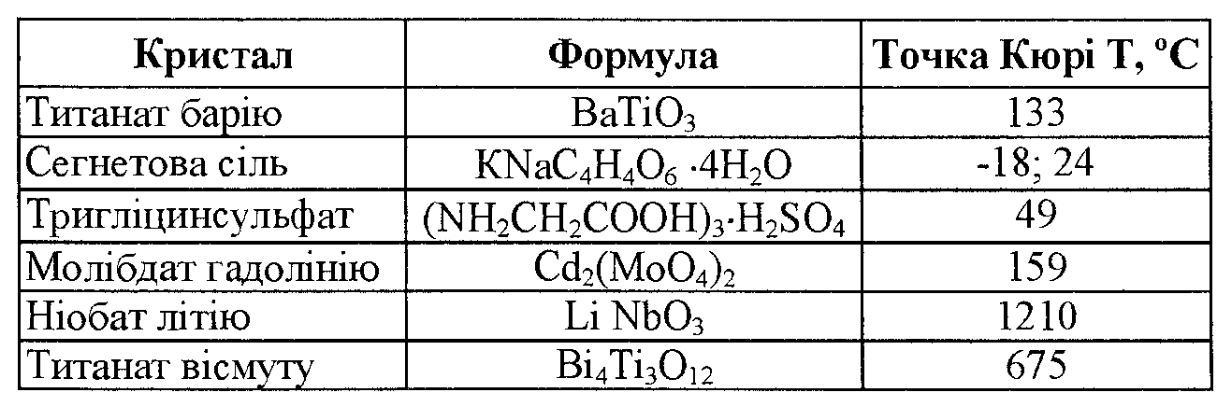

Таблиця 6.4 Основні сегнето електричні матеріали
Кристали сегнетової солі мають високі значення характеристик, які визначають чутливість приймача звуку. Однак низька
вологостійкість, мала механічна міцність, а також сильна залежність властивостей від температури (через низьке значення температури Кюрі і Т =55 °С) і напруженості електричного поля обмежують застосування сегнетової солі. Ніобат літію, силікоселеніт і германоселеніт поряд з дуже вираженим п'єзоефектом, високою механічною міцністю мають високу акустичну добротність і застосовуються в області гіперзвукових частот.
В сегнетоелектриках спостерігається велика різноманітність специфічних ефектів. Для інших пір о електриків зміна напряму поляризації утруднена, оскільки потребується корінна перебудова структури кристала. Електричне поле, за якого можлива така перебудова в піроелектриках, набагато більше пробивної напруги. На відміну від інших піроелектриків, спонтанна поляризація сегнетоелектриків зв'язана з незначним зміщенням іонів стосовно їх положень у неполяризованому кристалі.
* Звичайно сегнетоелектрики, поляризовані неоднорідно, складаються з доменів - областей з різним напрямом спонтанної поляризації, тому за відсутності дії зовнішніх чинників їх сумарний дипольний момент практично дорівнює нулеві.
Домени
суттєво впливають на властивості
сегнетоелектриків. В електричному полі
границі доменів зміщуються таким чином,
що об'єми поляризованих в полі доменів
зростають за рахунок об'ємів доменів,
поляризованих проти поля. Межі доменів
закріплені на дефектах і неоднорідностях
кристалів і для їх переміщення необхідна
дія сильного електричного поля, в
якому матеріал може повністю
поляризуватися та стати однодоменним.
Відповідний зразок тривалий час після
виключення поля зберігає поляризованість
і необхідне достатньо сильне
електричне поле протилежного напряму,
достатнє щоб сумарні об'єми доменів
протилежного знака

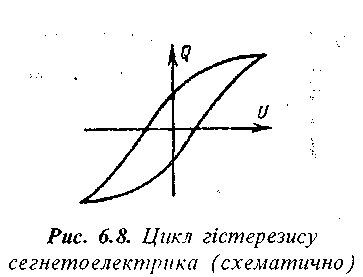

зрівнялись. Залежність поляризації зразка від напруженості електричного поля нелінійна і має вигляд петлі гістерезису (рис. 6.8).
Діелектрична проникність є багатодоменного зразка більша від однодоменного, тому що за дії електричного поля відбувається зміщення доменних меж і сильна зміна поляризації. Значення є тим більше, чим слабше закріплені доменні межі на дефектах і поверхні кристала. Величина є суттєво залежить від напруженості електричного поля, тобто сегнетоелектрикам притаманні нелінійні властивості.
Спонтанна поляризація сегнетоелектриків за нагріву, як правило, зникає при температурі Тс, названій точкою Кюрі, тобто відбувається фазовий перехід сегнетоелектрика зі спонтанно поляризованого стану (полярна фаза) в неполяризований стан, в якому спонтанна поляризація відсутня (неполярна фаза). Фазовий перехід сегнетоелектрика зводиться до перебудови структури кристала.
Сегнетоелектричні матеріали (монокристали, кераміка, плівки) широко використовуються в техніці. Завдячуючи великим значенням є, їх використовують як матеріали для конденсаторів високої питомої ємності. Сегнетоелектрикам притаманні високі значення п'єзоелектричних констант. Тому вони застосовуються як п'єзоелектричні матеріали в приймачах і випромінювачах ультразвуку, у перетворювачах звукових сигналів в електричні і навпаки, у датчиках тиску. Різка зміна опору поблизу температури фазового переходу в деяких сегнетоелектриках використовується в позисторах - приладах для контролю і вимірювання температури. Сильну залежність від температури сегнетоелектрика використовують у нелінійних конденсаторах (варисторах).
* Електрети - діелектрики, які тривалий час (роками) зберігають поляризований стан після набуття його під дією сильного постійного електричного поля і відключення цього поля.

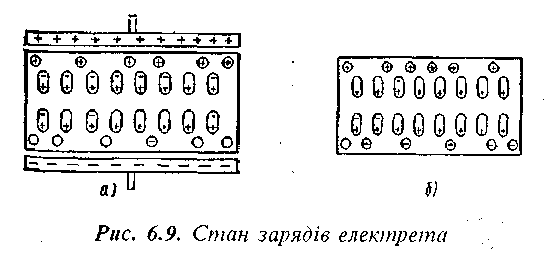

Електрети створюють у навколишньому просторі електричне поле і формально є аналогами постійних магнітів. Електрети отримують шляхом розплавлення речовин, молекули яких мають постійний дипольний момент. Під дією поля ці молекули частково
орієнтуються (рис 6.9, а) за полем. При охолодженні розплаву до затвердіння і виключення електричного поля поворот дипольних молекул утруднений і вони тривалий час зберігають набуту під дією поля орієнтацію (рис. 6.9, б).
Майже всі відомі діелектрики можна перевести в електретний стан. Стабільні електрети отримують з воску і смол, полімерів (поліметилметакрилату, полівінілхлориду, політетрафторети-лену та ін.), неорганічних полікристалічних діелектриків (стеатиту, фарфору та ін.), склів, ситалів. Застосовуються електрети як джерела постійного електричного поля.
6.13. Фізико-хімічніімеханічні властивості діелектриків
Гідрофільні матеріали. Електроізоляційні матеріали за здатністю до фізико-хімічної взаємодії з водою і змочування та гідратації поділяють на >гідрофільні і >гідрофобні. Гідрофільні матеріали за одночасного контакту з водою і неполярною, нерозчинною у воді речовиною (вуглеводнем), вибірково змочуються водою, а гідрофобні матеріали, навпаки, - вибірково вуглеводнем.
До гідрофільних належать матеріали з іонними кристалічними ґратками (оксиди, силікати, глини та ін.) скла, а до гідрофобних -неполярні матеріали (сірка, графіт, парафін, воски, бітуми, полімери та ін.).
*Здатність матеріалів змочуватися водою чи іншою рідиною, характеризується крайовим кутом змочування θ.
Я
кщо
на поверхню твердого гідрофільного
тіла помістити краплю води,
то сила поверхневого натягу σ13
(рис.
6.10) на межі тверде тіло - повітря
більша суми сил: поверхневого натягу
σ
12
на межі тверде тіло - рідина
і проекції на горизонтальну площину
сили поверхневого натягу
σ
23
• cosθ.
Крапля
буде розтікатись по поверхні
тіла, поки не настане рівність
σ
13
=
σ
12
+
σ
23
- cosθ.
Якщо
ж (σ
13
>
σ
12
+
σ
23
то
рівновага
не настає і рідина розтікається по
поверхні твердого тіла аж до утворення
мономолекулярного шару, тобто має місце
абсолютне змочування твердого тіла.
Тоді крайовий кут в дорівнює нулю.
За неповного змочування кут в гострий.
За
наявності в гідрофільному матеріалі

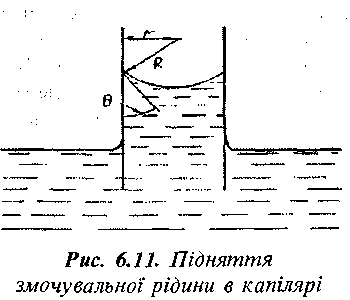

капіляра (рис. 6.11), рідина у капілярі
ввігнута і вертикальні складові сил
молекулярного притягання спрямовані
вверх. Тиск з боку поверхні рідини
назовні
(вверх) перевищує атмосферний тиск на
величину
,
де R - радіус кривизни меніска.
З рис.
6.11 видно, що радіус кривизни меніска
,
де r
-
радіус капіляра.
Тиск з боку поверхні рідини на зовні перевищує атмосферний
т
иск
на величину
Цей додатковий тиск спричинює підняття рідини в капілярі до врівноваження тиску ввігнутої поверхні з гідростатичним тиском піднятого стовпчика рідини.
Умова рівноваги
де ρ - питома вага рідини, h- висота підняття рідини.
