1.6.4. Заслонки

Заслонками называют арматуру, в которой затвор выполнен в виде диска, поворачивающего на перпендикулярной потоку оси.

Заслонки имеют малые габариты и массу, просты по конструкции, дешёвы. Их используют обычно на трубопроводах большего диаметра при малом давлении среды и нежестких требованиях к герметичности запорного органа. Применяются главным образом для перекрытия потока воды.

1.6.5. Клапаны

Клапаны используются в регулирующей и предохранительной арматуре, а также в различных системах регулирования потоков с целью управления параметрами технологического процесса или предотвращения возможности возникновения недопустимо высокого давления в установках.

1.6.5.1. Обратные клапаны

Обратные клапаны (рис. 1.40. а, б) служат для пропуска среды в одном направлении. В зависимости от принципа действия различают клапаны, с пружинным прижимом и закрывающиеся за счет веса тарелки.

Рис. 1.40. Обратные клапаны: а – подъемный; б – поворотный;

1 – корпус; 2 – седло; 3 – клапан; 4 – пружина; 5 – пробковая крышка – ограничитель подъема клапана; 6 – крышка корпуса;

7 – поворотный рычаг

1.6.5.2. Предохранительные клапаны

Это арматура предназначена для защиты трубопроводной системы от повышения давления выше предельно допустимой. В зависимости от способа уравновешивания давления различают клапаны рычажные (грузовые) и пружинные. На рис. 1.41. показан пружинный предохранительный клапан. Усилие пружины действует на шток, связанный с тарелкой клапана. Натяжение пружины регулируется с помощью гайки.

Рис. 1.41. Пружинный предохранительный клапан: 1 – корпус;

2 – сопло; 3, 4 – стопорные винты; 5 – прокладка;

6 – гофрированная прокладка; 7 – гайка; 8 – контргайка;

9 – шпилька; 10 – крышка; 11 – шток; 12 – пружина;

13 – опорная шайба; 14 – регулировочный винт; 15 – прокладка;

16 – контргайка; 17 – колпак; 18 – втулка; 19 – гайка;

20 – шпилька; 21 – разделитель; 22 – направляющая втулка;

23 – регулировочная втулка; 24 – золотник; 25 – разрезное кольцо; 26 – втулка регулировочная; 27 – подушка; 28 – гайка соединительная

1.7. Устройства для присоединения трубопроводов

1.7.1. Штуцера и бобышки

Для присоединения трубопроводов и контрольно-измерительных приборов служат штуцера и бобышки.

Штуцер состоит из отрезка трубы (патрубка) и фланца. Приварка штуцера к аппарату может быть осуществлена по одному из вариантов (рис. 1.42. а) исполнение А, Б).

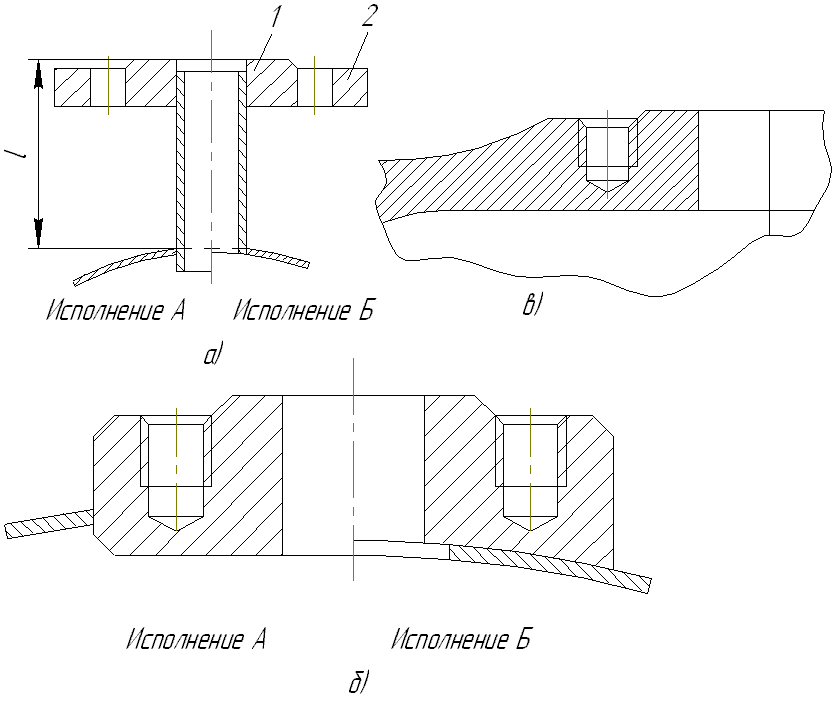

Рис. 1.42. Конструкция штуцеров и бобышек: а – штуцер;

б – бобышка, приваренная к стенке аппарата; в – бобышка, отлитая заодно с корпусом

Наиболее распространен вариант рис.1.42. (а) исполнение А. Вариант рис.1.42. (а) исполнение Б применяется в тех случаях, когда внутри аппарата не должно быть никаких выступающих частей.

Иногда в штуцера вставляют патрубки наполнения (рис.1.43.), чтобы предотвратить стекание жидкости по стенкам аппарата.

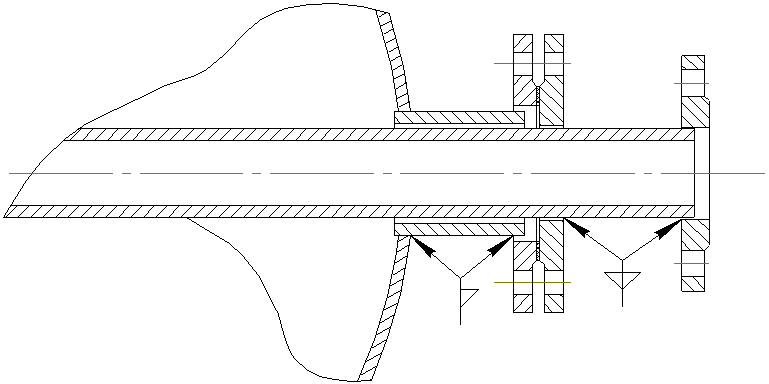

Рис. 1.43. Штуцер с патрубком наполнения

(вводом или выводом)

Бобышки представляют собой фланцы, приваренные непосредственно к аппарату, или утолщения на его корпусе. Их устанавливают, когда устройство штуцеров по каким-либо причинам нежелательно. Бобышки изготавливают по одному из двух типов, показанных на рис. 1.42. б, в.
