2.3 Основные работы
Ремонт кабельных линий производят на основе данных, полученных при осмотрах и испытаниях кабелей.
Особенность ремонта эксплуатируемых кабелей заключается в том, что ремонтируемые кабели как находившиеся в эксплуатации могут оставаться под напряжением или иметь остаточный заряд, кроме того, они могут находиться вблизи действующих кабелей, находящихся под напряжением. Все это требует от ремонтного персонала большого внимания не только к личной безопасности, но и к тому, чтобы не повредить близрасположенные кабели.
Характерным для ремонтных работ является и то, что их важно произвести в минимальный срок, так как при ремонтных работах на линиях приходится переходить не менее надежные временные схемы электроснабжения.
Ремонтные работы на кабелях часто связаны с раскопками кабельных траншей. Во избежание повреждений близрасположенных исправных кабелей и других подземных коммуникаций надо иметь точные сведения о расположении указанных коммуникаций. После достижения глубины равной 0,4 м раскопку разрешается продолжать только лопатами. Применение отбойных молотков, ломов и других инструментов для рыхления грунта, начиная с указанной глубины, категорически запрещается. Если при земляных работах будут обнаружены кабели или какие-либо другие подземные коммуникации, работы должны быть прекращены, и об этом ставится в известность ответственный за выполнение работ.
После вскрытия кабелей надо позаботиться о том, чтобы не допустить повреждения муфт и кабелей. С этой целью отрытые кабели и муфты укрепляют на прочной доске, которая подвешивается к перекинутым через траншею брусьям.
Основные работы по ремонту кабельных линий могут быть сведены к трем видам: ремонт броневого покрова кабелей, ремонт свинцовой оболочки кабелей, ремонт муфт и концевых заделок.
При наличии местных разрушений брони кабелей обнаруженный дефект устраняют следующим образом. В месте разрушения брони остаток ее снимают, обрез брони спаивают со свинцовой оболочкой кабеля, которую после этого покрывают антикоррозионным составом (лаки на битумной основе). У кабельных линий, проложенных в земле, ремонт броневого покрова в процессе эксплуатации не производят.
Если возникает надобность в ремонте свинцовой оболочки кабеля, то необходимо обратить внимание на характер повреждения. В том случае, когда возможность повреждения изоляции кабеля и проникновения влаги во внутрь кабеля исключается, ремонт сводится к восстановлению свинцовой оболочки в поврежденной ее части. Для этого из рольного свинца изготовляют свинцовую трубу соответствующих размеров (на 70—80 мм больше оголенной части кабеля). Оголенный участок кабеля помещают в приготовленную свинцовую трубу, шов которой запаивают. В том же случае, когда возможность проникновения влаги внутрь кабеля не может быть исключена, необходимо проверить на отсутствие влаги бумажную изоляцию кабеля в дефектном месте. Для этого бумажные ленты изоляции, снятые с кабеля в месте повреждения, погружают в парафин, нагретый до 150°. При наличии в изоляции влаги погружение изоляции в парафин будет сопровождаться потрескиванием и выделением из нее пены. При установлении факта проникновения влаги под свинцовую оболочку кабеля поврежденный участок кабеля вырезают, вместо него вставляют отрезок кабеля соответствующей длины и монтируют две соединительные муфты по обоим концам вставленного отрезка.
В большинстве случаев повреждений соединительных муфт дефектную муфту вырезают и вместо нее монтируют новую муфту. При ремонте соединительных муфт иногда можно избежать применения вставок кабеля, используя новые муфты большей длины (удлиненные). Такие муфты дают возможность увеличить длину разделки кабеля.
При выходе из строя концевой муфты, ее вырезают или демонтируют, затем проверяют изоляцию кабеля на содержание влаги. Если влага не проникла внутрь кабеля, ограничиваются монтажом новой или ремонтом поврежденной муфты. Если же будет установлено, что влага проникла внутрь кабеля, дефектный отрезок кабеля вырезают и монтируют новую концевую муфту. При недостаточном запасе кабеля по длине перед концевой муфтой приходится устанавливать дополнительно новую соединительную муфту.
В настоящее время на смену свинцовым либо эпоксидным муфтам пришли современные термоусаживаемые кабельные муфты, обладающие неоспоримыми преимуществами. Прежде всего, это надёжность и высокое качество материалов, из которых изготовлены такие муфты, а также широкий диапазон усадки. Монтаж кабельной соединительной термоусаживаемой муфты типа СТп показан на рисунке 2.3.

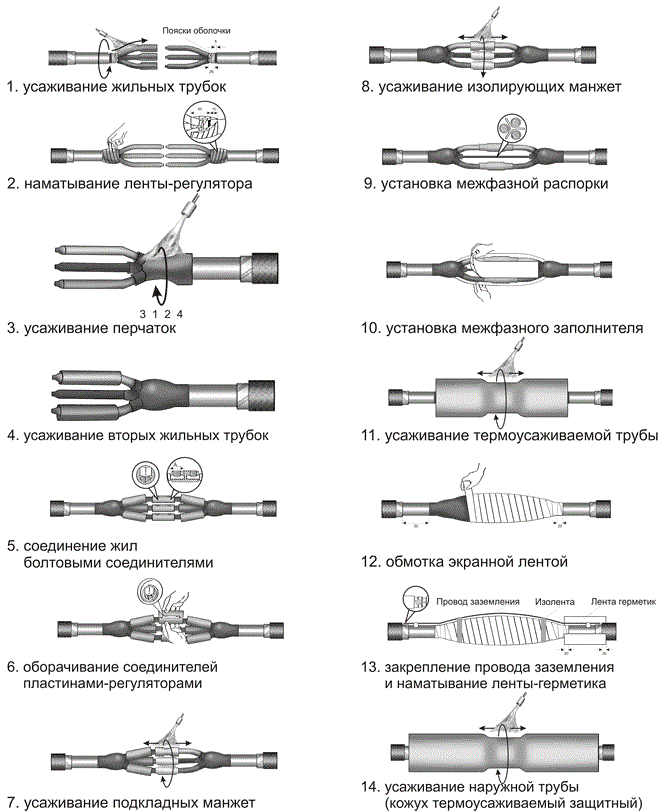

Рисунок 2.3 – Схема монтажа термоусаживаемой муфты типа СТп
Муфта СТп предназначается для соединения концов силовых кабелей, имеющих бумажную и пластмассовую изоляцию и рассчитанных на напряжение до 10 кВт. Монтируется муфта СТп методом термоусадки. Этот метод основан на изменении размера полимерных изделий с сохранением основной формы при их нагревании. При монтаже деталь нагревают газовой горелкой или строительным феном до температуры 120 — 140°С. В результате этого она сжимается по диаметру (усаживается) до тех пор, пока её внутренняя поверхность не соприкоснётся с поверхностью помещённого в неё элемента кабеля. Сжимание детали происходит с одновременным вытеснением воздуха из её внутреннего пространства и заполнением полимером, из которого она изготовлена, всех пустот и неровностей. Способ, при помощи которого монтируются термоусаживаемые муфты, предполагает, что после полного остывания усаживаемой детали, происходит её приклеивание к элементу кабеля и этим достигается его надёжная герметизация. Смонтированная муфта СТп сохраняет свою герметичность до 30 лет.
