3. Радіостанція р-123м “ магнолия ”
3.1 Призначення і можливості радіостанції
Радіостанція Р-123М "Магнолія" ультракороткохвильова (УКХ), малопотужна, телефонна, з частотною модуляцією (ЧМ), симплексна, з регульованим подавлювачем шумів, з можливістю настроювання на чотири заздалегідь підготовлені частоти (ЗПЧ), призначена для радіозв'язку між бронеоб’єктами на стоянці та в русі.

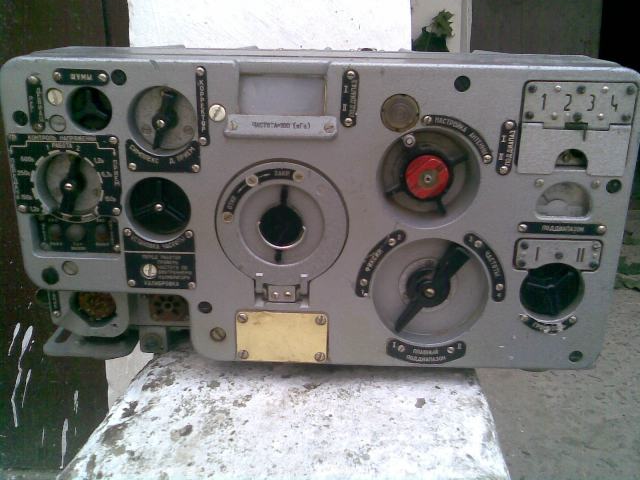

Рисунок 3.1 - Радіостанція Р-123М
3.2. Технічні дані радіостанції
Діапазон робочих частот, МГц: ………………..…..20 – 51,5
розбитий на два поддиапазона :…………….20.0 - 36.0
36.0 - 51.5
Кількість ЗПЧ ……………………………………..…4
Девиация частоти передавача, кГц: ……………..…5
Вихідна потужність передавача (ГУ-50), Вт:
номінальна …………………………………20
максимальна ……………………………….…до 40
Чутливість приймача, мкВ:……………………...…..3
Антени: …………………….....АШ-4
……………………...АШ-1,5, піднята на 11метровій
телескопічній щоглі
Дальність зв'язку, км. :
АШ-4 …………………………………………..до 20
АШ-1,5, піднятої на
11-ти метровій телескопічній щоглі …….…..до 70
Джерело живлення, В: ……………………………….борт мережа
об'єкта 27 В
Маса, кг: ……………………………………...……..…45
4. Радіостанція р-111
4.1 Призначення і можливості радіостанції
Що возиться, метрового діапазону, із частотною модуляцією й можливістю тонального виклику кореспондента. Для зв'язку з рухливими об'єктами.
Рисунок 4.1 - Радіостанція Р-111
4.2 Технічні дані радіостанції
Діапазон робочих частот, МГц: …..…………….20 - 52
Діапазон робочих частот радіостанції розбитий на два поддиапазона : ……………………………20.0 - 36.0
36.0 - 52.0
Кількість ЗПЧ ……………………………….……4
Вихідна потужність передавача : …………….…60 - 100Вт
Антени:…………………...АШ-3,4 метри
……………………..АШ-1,5 на телескопічній щоглі 11 м.
……………………ШДА-10м
Дальність зв'язку, км:
АШ-3,4 метри …………………………...35
АШ-1,5 піднятій на 11-ти метровій
телескопічній щоглі …………………………60
ШДА-10м ………………………………..75
Номінальна напруга живлення, В: борт мережа 27 В
Девіація частоти передавача, кГц: …....……….....5
Маса: …………………………………………..…...100 кг
5. Радіостанція р-171м
5.1 Призначення і можливості радіостанції
Радіостанція Р-171М возима, ультракороткохвильова, широкодіапазонна, телефонно-телеграфна із частотною модуляцією, прийомо-передаюча призначається для беспоисковой радіозв'язку з автоматичною перебудовою, як на стоянці, так і в русі на одну з десяти заздалегідь підготовлених частот.
Радіостанція забезпечує роботу з кінцевою апаратурою по каналам 300-3400 Гц і 100-8000 Гц по 4-х проводній лінії, апаратурою телекодової інформації із 2-х проводної лінії, дистанційне управління з винесеного телефонного апарата ТА-57-В (ТА-57), а в дуплексному варіанті - одночасну роботу двох прийомопередавачів на одну антену, автоматичну й ручну ретрансляцію кореспондентів.
Радіостанція випускається в симплексному (ИП1.100.071) і дуплексному (ИП1.100.070) варіантах і призначена для установки в об'єктах на гусеничному і колісному ході.
Рисунок 5.1 - Радіостанція Р-171М
Радіозв'язок може вестися як з однотипними радіостанціями, так і з іншими радіостанціями, що мають загальну ділянку діапазону частот і однаковий вид модуляції.
Радіостанція забезпечує входження в радіозв'язок без пошуку кореспондента й ведення радіозв'язку без підстроювання на будь-якій частоті діапазону. Автоматичне настроювання радіостанції на кожну з десяти ЗПЧ забезпечує входження у зв'язок за час не більше 10 с.
