22.2 Технічні дані радіостанції
Діапазон частот, МГц ……………………………..…….…. 30 - 107,975
Крок сітки частот, кГц …………………………………...… 25
Кількість каналів зв'язку:
при одноканальної роботі ………………..……...… 1
при багатоканальної роботі ………………….……. 5
Чутливість приймача, не гірше, мкВ ……………...…….… 0.8
Вихідна потужність передавача, Вт ………………......…. 8 / 2 / 0,25
Дальність зв'язку, км …………………………………....….. 10
Час роботи від однієї батареї 10НКГЦ-6, год. ……..…....… 12
Живлення
від мережі постійного струму ………...………….... 12 В / 27 В
від мережі змінного струму ………….…………….. 220 В 50 Гц
Інтервал робочих температур, 0С ………………………...… -40 ... +55
Габарити приймача, мм: ………………………….……...….. 206х90х175
Маса прийомопередавача, кг ………………………………... 3
23. Системи диспетчерського рухомого радіоз’вязку "акватория"
23.1 Призначення і можливості
Диспетчерська система рухомого радіотелефонного зв'язку "Акваторія" забезпечує радіотелефонний зв'язок між мобільними абонентами, а також з диспетчерами, абонентами АТС у системах зв'язку народного господарства, військових та силових структур.
Склад системи:
Базова радіостанція "Акватория-ЦПП":
- необслуговуваємий центральний приймач (ЦПП);
- диспетчерський пульт – мініАТС і системний телефонний
- апарат;
- стаціонарне антенно-фідерних пристроїв (АФУ).

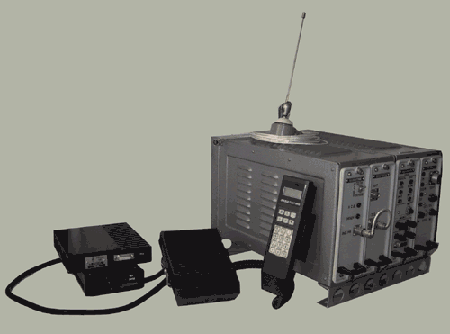

Рисунок 23.1 – Диспетчерська система рухомого радіотелефонного зв'язку "Акваторія"
Автомобільна (возимо) радіостанція "Акватория-ВРС":
- приймач;
- пульт-трубка;
- блок живлення;
- гучномовець;
- антена.
З метою забезпечення конфіденційності переговорів возимі радіостанції можуть бути оснащені маскувальником мови, за погодженням із замовником.
Переносні радіостанції (НРС) типу "Орион РН-2.1", "Орион РН-2" адаптовані для забезпечення роботи в системі зв'язку "Акватория" і забезпечують симплексний зв'язок з радіостанцією "Акватория-ВРС".
23.2. Технічні дані системи
Таблиця 23.1 - Тактико - технічні характеристики системи рухомого радіотелефонного зв’язку "Акваторія"
Найменування параметрів, одиниці виміру |
Радіостанція "Акватория-ЦПП" |
Радіостанція "Акватория-ВРС" |
Орион РН-2.1 |
Орион РН-2 |
Діапазон частот, МГц |
146-174 |
146-174 |
146-174 |
146-174 |
Вид модуляції |
ЧМ |
ЧМ |
ЧМ |
ЧМ |
Число робочих каналів |
1 дупл. 9 симпл. |
20 |
16 |
40 |
Дуплексний рознос частот, МГц |
4,5 - 10 |
|
|
|
Потужність передавача, Вт (повна / знижена) |
30/7,5 |
10/2,2 |
2 |
2/0,5 |
Чутливість приймача, мкВ |
0,8 |
0,35 |
0,35 |
0,4 |
Дальність зв'язку, км З р / ст. "Акватория-ЦПП" З р / ст. "Акватория-ВРС" |
-
25 |
25
15 |
10
5 |
5...8
5 |
Напруга живлення постійного струму, В |
12,6 (резервне) |
10,8...15,6 |
8,6 - 10 (змінний акум. блок) |
8,6 - 10 (змінний акум. блок) |
Напруга живлення від мережі |
220В±10%, 50Гц |
|
|
|
Струм споживання, А: У режимі "черговий прийом" У режимі "прийом" У режимі "передача" |
0,3
1,4 |
0,25
0,45
3,5 |
|
0,04
0,15
0,8 |
Маса, не більше, кг |
21 |
4,6 |
0,79 |
0,79 |
Габарити приймача, мм |
304х266х412 |
190х170х35 |
230х64 х42 |
230х64 х42 |
Системні функції:
- індивідуальний кодований виклик радіоабонентам (число номерів до 100000);
- груповий кодований виклик;
- безпосередній зв'язок між кореспондентами в режимі одночастотного симплекса;
- автоматичне встановлення зв'язку від рухомий радіостанції до абонентів телефонної мережі;
- автоматичне встановлення зв'язку з рухомими радіостанціями з боку абонента АТС з телефонного апарату, що забезпечує імпульсний і тональний набір номера (ДТМФ);
- встановлення зв'язку з рухомими радіостанціями з боку абонента АТС через диспетчера з використанням міні-АТС;
- передача і прийом телекодової цифрової інформації з відображенням на дисплеї радіостанції "Акватория-ВРС";
- дистанційне керування радіостанцією "Акватория-ЦПП" по 2-х проводній фізичній телефонній лінії з телефонного апарату з тональним набором (ДТМФ) на відстані до 3 км:
- перевод базової станції в симплексний режим;
- переключення симплексних каналів;
- управління режимом "прийом-передача";
- передача і прийом розмови.
- автоматичне встановлення зв'язку між рухомими радіостанціями "Акватория-ВРС" через дві базові станції з використанням міжміських телефонних ліній;
- роботу в єдиній системі з іншими типами радіостанцій того ж діапазону частот у режимі відкритого каналу;
- ідентифікацію номера рухомої радіостанції що викликає з відображенням номера на дисплеї радіостанції.
