3.2 Комплект та загальна будова радіостанцій

Р-107М, Р-159

Комплект радіостанції розміщується в укладальній скрині. Комплект поставки радіостанції включає:

робочий комплект радіостанції;

допоміжне майно;

одиночний комплект запасного майна.

Робочий комплект включає:

ранець радіостанції з амартизаційною подушкою та заплічними ременями;

прийомопередавач;

акумуляторні батареї;

мікротелефонну гарнітуру;

гнучку штирьову антену;

сумку радиста.

В сумці радиста знаходяться: антена бігучої хвилі, 6 секцій комбінованої штирьової антени, 3-х променева противовага, 3 викрутки (велика, маленька та корекційна), торцевий ключ для акумуляторів, переносний ліхтар.

Запасне та допоміжне майно:

укладальна скриня;

кронштейн для кріплення радіостанції;

акумуляторні батареї;

мікротелефонна трубка;

антена бігучої хвилі з кілками та відтяжками у брезентовому чохлі;

гнучка штирьова антена;

кабель довжиною 10м з сполучниками;

кронштейн для кріплення штирьової антени;

технічна документація;

запасні освітлювальні лампочки та ізоляційна стрічка (знаходиться в сумці радиста).

До комплекту радіостанцій Р-107М, Р-159 входять, крім того, телеграфні ключі.

Загальна будова радіостанцій

Переносні радіостанції УКХ діапазону мають в своєму складі:

прийомопередавач;

акумуляторний відсік;

гнізда для підключення антен, мікротелефонних гарнітур, акумуляторів;

органи управління для встановлення режиму роботи, установки робочої частоти, настроювання антени.

Точне знання призначення елементів комплекту і органів управління радіостанцією дозволяють впевнено і грамотно готувати їх до роботи.

3.3 Органи управління радіостанціями р-107м, р-159 та їх призначення Радіостанція р-107м

Панель радіостанції конструктивно та схемно являється зв’язком між блоками радіостанції. Панель складається з литого каркасу та кришки, на яких розташовані:

Індикатор для перевірки потужності в антені і напруги АКБ;

Резистор АТ НАСТР. для настройки гетеродину в режимі АТ;

Перемикач роду робіт АТ.ПРД, АТ.ПР., РАДИО, Д.УПР., СЛ. СВ.;

Кнопка 7,2В для перевірки напруги акумуляторів;

Кнопка КГЦ для включення живлення частотоміра;

Клеми АТ. КЛЮЧ для підключення телеграфного ключа;

Лінза МГЦ для відліку частоти по шкалі;

Табло КГЦ для відліку сотень, десятків та одиниць кГц;

Ручка УСТ.КГЦ для встановлення частоти в кГц;

Дві фішки мікротелефонної гарнітури;

Клема КОРПУС;

Ручка УСТ.МГЦ для встановлення частоти по шкалі в МГц;

Ручка стопорна для фіксування ручки УСТ.КГЦ.

Нижня частина корпусу розділена перегородкою на два відсіки. В акумуляторному відсіку корпусу вмонтована колодка для встановлення та включення акумуляторів. В нішах нижньої частини корпусу розміщені органи керування радіостанцією, клеми ПИТАНИЕ, КОРПУС, ЛИНИЯ, перемикачі МОЩНОСТЬ БОЛЬШАЯ, ОТКЛ., МОЩНОСТЬ МАЛАЯ, кнопки ВЫЗОВ, НАСТ. АНТЕННЫ.

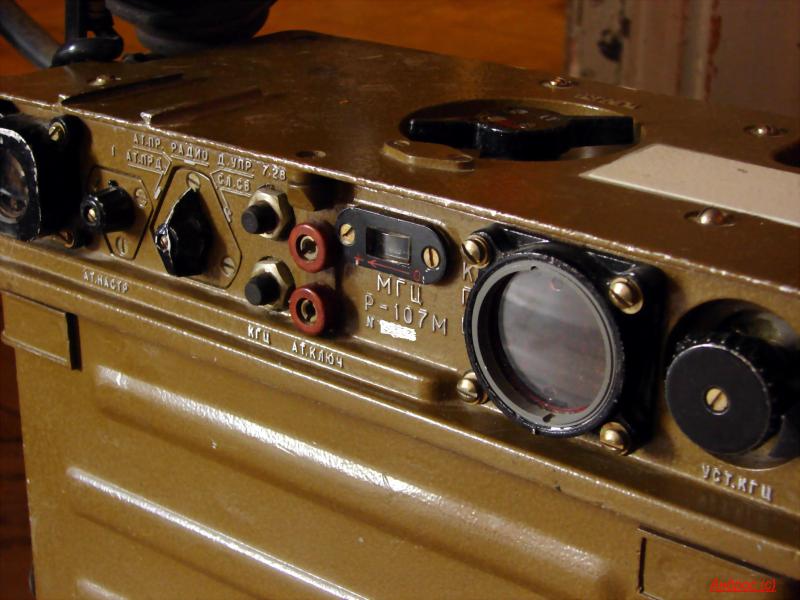

Рисунок 3.3 - Органи управління радіостанції Р-107М

Радіостанція р-159

Панель радіостанції конструктивно та схемно являється зв’язним ланцюгом між вузлами та блоками радіостанції. Всередині панелі розміщена схема комутації прийомопередатчика. Панель складається з литого каркасу, який виготовлений з алюмінієвого сплаву на якій розташовані:

Мікроамперметр для перевірки потужності в антені і напруги АКБ;

Перемикач режимів ТЛФ, ТЛФ ПШ, ТЛГ, ДУ;

Кнопка НАПР. і ВЬІЗОВ для перевірки напруги АКБ і включення сигналу виклику частотою 1 кГц;

Ручка перемикача частоти десятків МГц;

Ручка перемикача частоти одиниць МГц;

Ручка перемикача частоти сотень кГц;

Ручка перемикача частоти десятків кГц;

Ручка перемикача частоти одиниць кГц;

Клеми ЛИНИЯ і І для підключення переносної лампи, або телеграфного ключа, або двопровідного кабелю;

Кнопка НАСТР. для включення автоматичного узгоджувального антенного пристрою;

Антенне гніздо для підключення антени;

Мікротумблер ВКЛ для включення радіостанції.

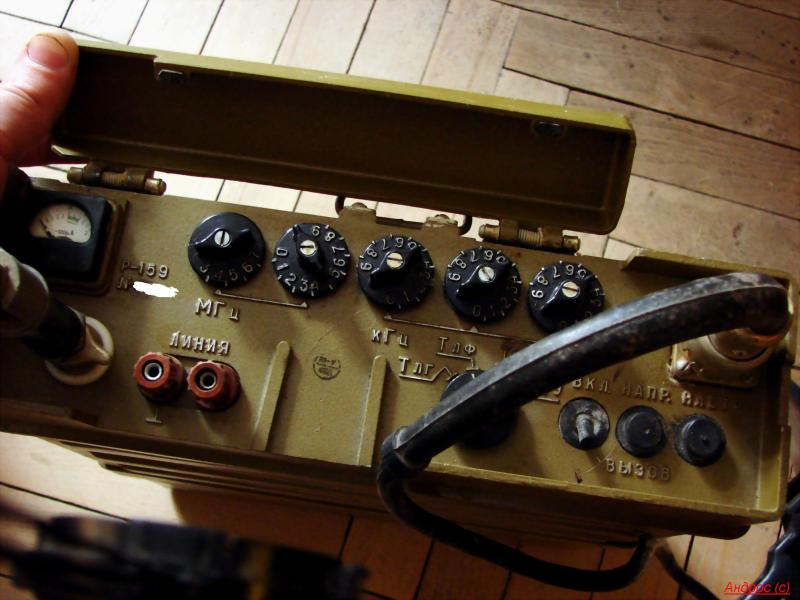

Рисунок 3.4 - Органи управління радіостанції Р-159
