2.8 Заходи безпеки при роботі на радіостанції р-173
Всі роботи на засобах зв’язку слід виконувати в суворій відповідності з діючими керівними документами по правилам та заходам безпеки, а також експлуатаційної документації. Дотримання правил і заходів безпеки являється обов’язковим у всіх випадках.
Умови робіт, терміновість їх виконання не можуть служити причиною для порушення правил і заходів безпеки.
До роботи з радіостанцією допускається персонал, який має тверді практичні навички з її експлуатації і обслуговування, знаючих, відповідні правила безпеки і які здали залік по заходам безпеки.
ПАМ’ЯТАЙТЕ, що недбале або невміле ставлення до радіостанції, порушення інструкцій по експлуатації і заходам безпеки можуть викликати вихід з ладу радіостанції, а також привести до нещасних випадків.
Перед ввімкненням радіостанції обслуговуючий персонал зобов’язаний:
зняти чохол з радіостанції;
перевірити надійність підключення усіх кабелів і дроту заземлення;
перевірити справність антенного амортизатора, ізолятора, захисного зонта і, при необхідності, підтягнути гайку кріплення амортизатора антени.
ЗАБОРОНЯЄТЬСЯ при ввімкненій радіостанції:
відкривати прийомопередавач;
проводити встановлення і заміну антени;
під’єднувати і від’єднувати з’єднувальні кабелі;
торкатись струмоведучих частин антенного пристрою.
Усунення несправностей проводити тільки при виключених джерелах живлення.
3. Переносні радіостанціі р-107м, р-159
3.1 Призначення і ттх радіостанцій
Радіостанції малої потужності, УКХ діапазону, симплексні, телефонно-телеграфні, з частотною модуляцією, призначені для забезпечення зв’язку в тактичній ланці управління.
Ці радіостанції можуть знаходитися в комплекті командирських машин управління.
Таблиця 3.1.1 - Основні ТТХ радіостанцій
Основні характеристики |
Р-107м |
Р-159 |
Діапазон частот, МГц |
20-52,0 |
30-75,9 |
Інтервал між робочими частотами, кГц |
1 |
1 |
Кількість робочих частот |
32000 |
46000 |
Види робіт |
ТЛФ-ТЛГ |
ТЛФ-ТЛГ |
Потужність передавача, Вт |
1,0; 5,0 |
5,0 |
Чутливість приймача, мкВ |
не гірше 1,5 |
не гірше 1,5 |
Типи застосовуваних антен і дальність зв’язку, км: |
|
|
На АШ-1,5 |
8-12 |
12 |
На АШ-2,7 |
12-18 |
18 |
На Λ-образну |
25-35 |
35 |
Джерела живлення |
3 х 2НКП-24 |
1 х 10НКП-8 |
Напруга джерела живлення, В |
7,2 |
12 |
Час безперервної роботи від одного джерела живлення (пер./пр. - 1/5), год. |
24 (15) |
8 |
Вага робочого комплекту, кг |
18,5 |
11,7 |

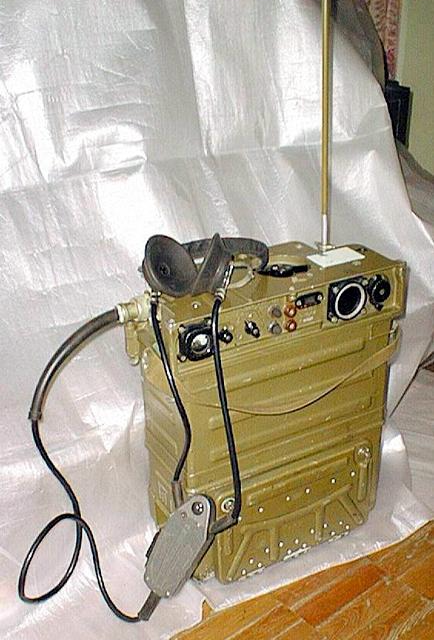

Рисунок 3.1 - Радіостанція Р-107М

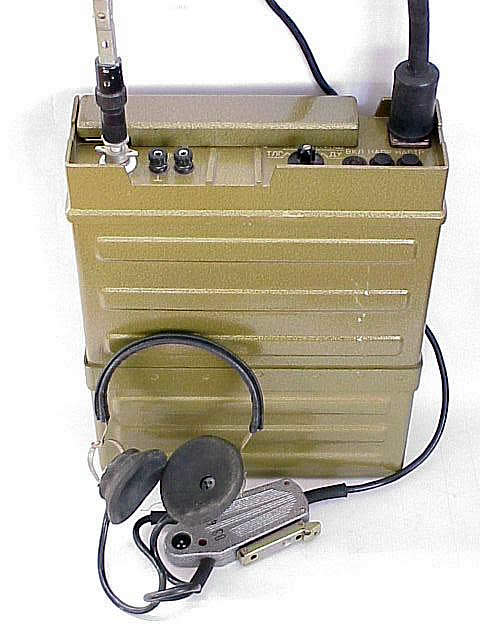

Рисунок 3.2 - Радіостанція Р-159
Типи антен, що застосовуються, аналогічні для кожної радіостанції.
При виборі типу антени виходять з таких міркувань:
необхідна дальність зв’язку;
характер роботи, тобто працювати на місці чи під час руху, в радіомережі або в радіонапрямку;
місцеві умови розташування радіостанції, обстановка.
Гнучка штирьова антенна довжиною 1,5 м (АШ-1,5) застосовується для зв’язку на місці чи під час руху на відстань 6-8 км. Вона складається з сталевого тросу, на якому насаджені алюмінієві ланки, які від основи до верху стають все меншими. Штирьова антенна має кругову діаграму направленості, її доцільно застосовувати для роботи з кореспондентами у радіомережі.
Комбінована штирьова антена довжиною 2,7 м (АШ-2,7) складається з гнучкої штирьової антени та 6-ти колін (з використанням 3-х променів противаг). При роботі з кузова машини застосовують спеціальні кронштейни з одним коліном та амартизаційною подушкою.
Антена бігучої хвилі (АБВ) довжиною 40 м має різко виражену діаграму направленості. Підвішується на висоті 1 м над землею та розгортається в сторону кореспондента. Використовується, як правило, для роботи в радіонапрямку. Для отримання надійного зв'язку і збільшення дальності, рекомендується полотно антени піднімати на висоту 5-6 м з поступовим зниженням в сторону кореспондента.
При роботі з укрить та підвальних приміщень використовують виносну антену, що складається з комбінованої штирьової антени та кабелю РК-75-4 довжиною 10 м.
