Технічні данні радіостанції

Діапазон частот, МГц : ……………………………..30 - 107.975

Модуляція: …………………………………………..FM

Кількість заздалегідь підготовлених частот: …….4

Крок сітки частот, кГц: ……………………………25

Чутливість приймача, мкВ ……………………......0.8

Вибірковість (по сусідньому каналу), dB ……….55

Вихідна потужність передавача, Вт ……………...0.25; 1.0

Живлення …………………………………………..10 НКГЦ-0.45

Час безперервної роботи від батареї, годин ……..16

Габарити, мм ………………………………………58 х 104 х 237

Маса робочого комплекту, кг …………………….не більше 2,6

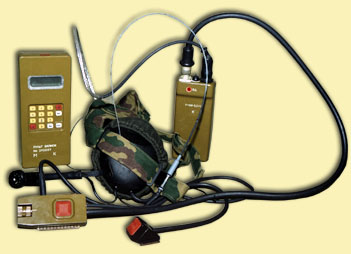

Рисунок 2.1. – Загальний вигляд радіостанції Р-168-0.5У(П)

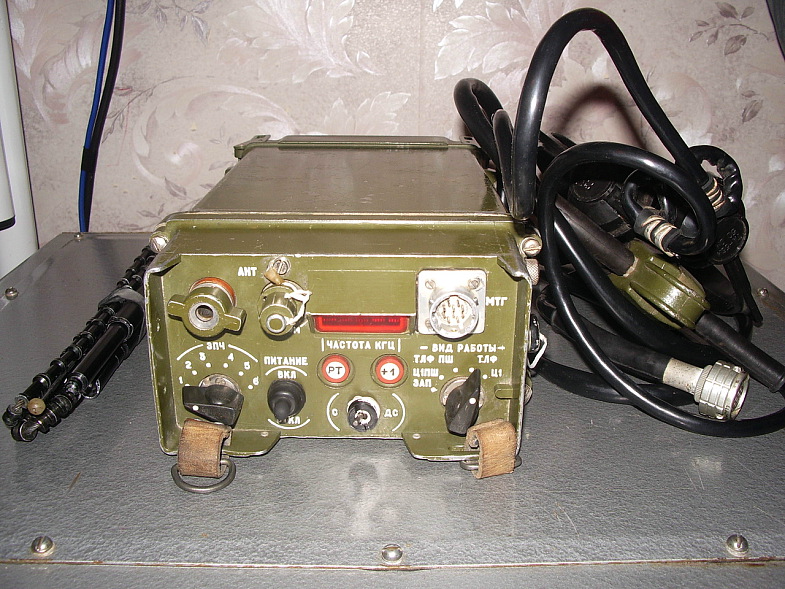

Рисунок 2.1. – Загальний вигляд радіостанції Р-168-0.5 У(М)

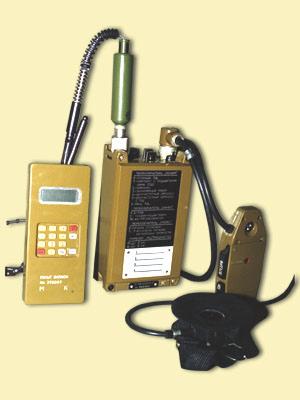

Рисунок 2.1. – Загальний вигляд радіостанції Р-168-0.5 У(С)

3. Радіостанція р-168-1ке “Кварц-н ”.

3.1 Призначення і можливості радіостанції

Портативна КВ радіостанція Р-168-1КЕ розроблена для роботи в умовах міських кварталів, де поширення сигналу обмежено, а також для забезпечення дальнього КВ радіозв’язку на відстані не менше 300 км. Радіостанція призначена для організації радіомереж в умовах середньо-і сильнопересеченної місцевості.

Також розроблено її цивільний варіант - портативна КВ радіостанція «Кварц-Н».

Радіостанція Р-168-1КЕ призначена для ведення телефонної односмуговою радіозв’язку в КВ діапазоні на верхній боковій і нижній бічній смузі у відкритому чи закритому режимах. Радіостанція може здійснювати радіозв’язок з однотипними радіостанціями, а також при сумісних діапазонах частот і режимах з радіостанціями Р-168 і з радіостанціями більш раннього випуску типу Р-163, Р-143, Р-134, Р-130, Р-129.

Склад радіостанції:

приймач, пристрій управління КВ, МТГ, батарея акумуляторна 10НКГЦ-1, 5П, антена штирова 1,5 м, зарядний пристрій, екіпірування, антена НЛ, комплект кабелів, ЗІП-О, комплект ЕТД. За бажанням замовника комплект поставки може бути розширений: антена ВН-НЛ, пристрій симетрувальний, щогла, пристрій перетворення сонячної енергії в електричну, з’єднання провідне, модуль сполучення для введення радіоданих з комп’ютера.

Види робіт:

відкритий і маскувальний телефон ОМ на ВБП / НБП,

тональний виклик.

Режими робіт:

симплекс,

економічний прийом,

запис радіоданих з пристрою керування КХ, пульта запису або модуля сполучення.

Особливості радіостанції:

індикація на табло: «ВБП / НБП», «ОР / ЗР», робоча частота, порушення працездатності;

автоматичне узгодження з антенами: АШ-1, 5, НЛ і диполь (вібратор похилий);

автоматичний захист в режимі передача при обриві антени чи КЗ антени на корпус;

автоматичний захист на вході приймача від впливу сигналу напругою 5В;

наявність кабелю довжиною 10м для дистанційного розміщення прийомопередавача;

звукова індикація розряду акумуляторної батареї 10НКГЦ-1, 5П;

оперативне зміна і зміна робочих частот.

Технічні данні радіостанції

Діапазон частот, МГц …………………………….1.5-9.999

Крок сітки частот, кГц ……………………………1

Кількість ЗПЧ ……………………………………..8

Час перебудови по ЗПЧ не більше, мс …………..100

Потужність, не менш, Вт 4

Відносна нестабільність частоти, ………………...не більше ± 4,5 х10-6

Чутливість приймача, мкВ ………………………..не гірше 1

Дальність звязку, не менш (день / ніч), км:

на антену АШ-1, 5м ………………………10 / 7

на антену похилий промінь ………………30/20

на антену диполь ………………………….300

Живлення …………………………………………..10НКГЦ-1,5П (12В)

Інтервал робочих температур, ° С ………………..-40 ... +50

Габарити, мм

Приймач ……………………………………250х68х66

Пристрій управління ………………………135х70х42

Маса прийомопередавача не більше, кг …………..0,85
