§ 1.2.Закрытые схемы снабжения холодной водой

В закрытой схеме снабжения холодной водой не требуется сборных баков, что значительно упрощает систему холодоснабжения (рис.3).

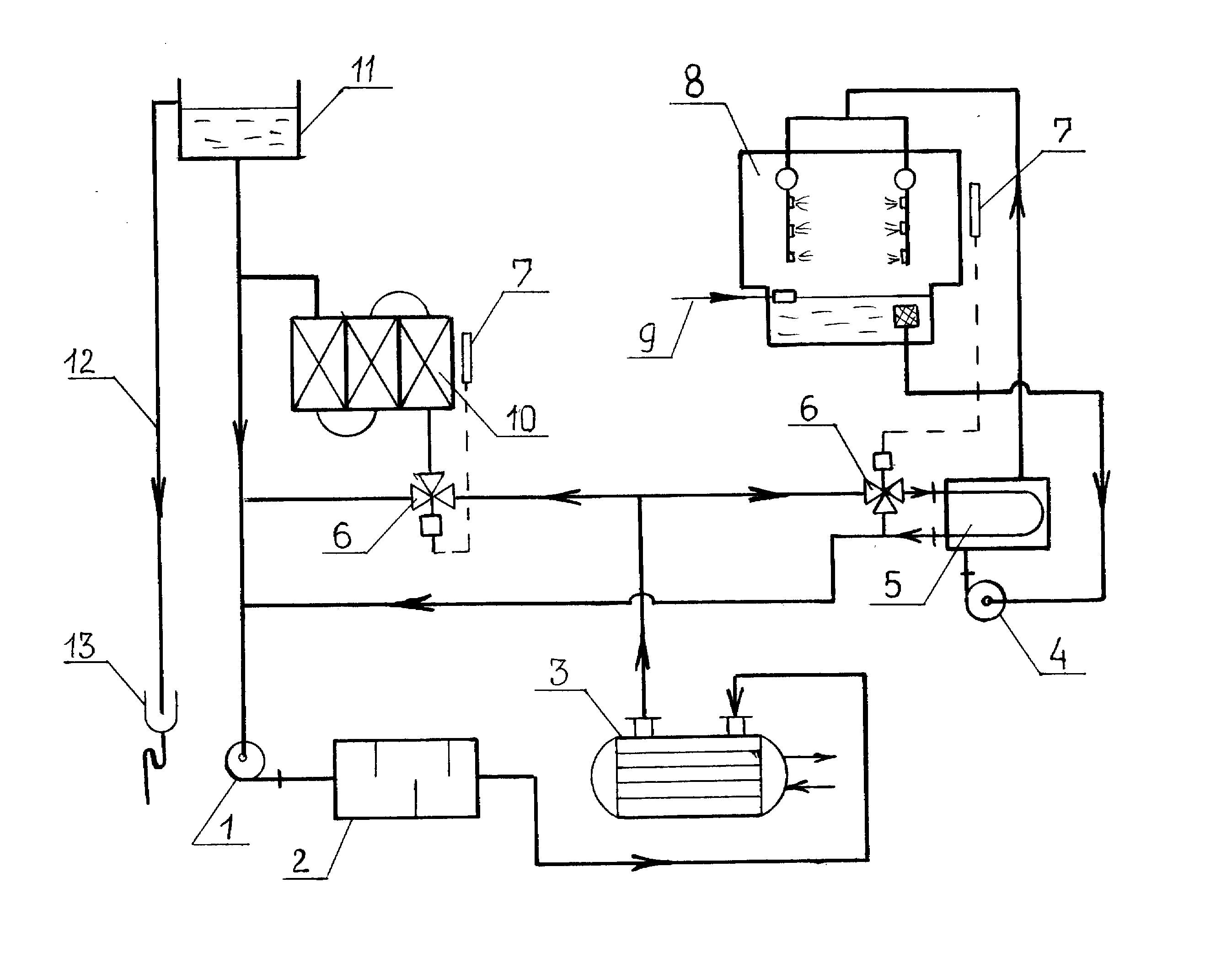

Р ис. 3: 1–насос холодильной машины; 2–бак-аккумулятор;

3–испаритель холодильной машины; 4–насос камеры орошения;

5–водо-водяной теплообменник; 6–трехходовой клапан; 7–датчик контроля охлаждения кондиционируемого воздуха; 8–камера орошения;

9–водопровод;

10–поверхностный воздухоохладитель БТМ; 11–расширительный бак; 12–переливная труба; 13–воронка для стока воды.

В закрытой схеме снабжения холодной водой камер орошения (8) и поверхностных теплообменников (10) насос холодильной станции (1) через бак-аккумулятор (2) прокачивает охлаждаемую воду в межтрубном пространстве кожухотрубного испарителя холодильной машины (3). Снабжение холодом камеры орошения (8) осуществляется с помощью водо-водяного теплообменника (5), где через стенку трубок холодная вода охлаждает циркуляционную воду в контуре камеры орошения. Охлаждение кондиционируемого воздуха в камере орошения регулируется трехходовым клапаном (6), изменяющим количество поступающей в водо-водяной теплообменник холодной воды, что обеспечивает соответствующее изменение температуры разбрызгиваемой в камере орошения воды. Поверхностные теплообменники (10) снабжаются холодной водой через трехходовой клапан (6), автоматически пропускающий в теплообменник расход холодной воды, необходимый для обработки воздуха.

Недостатки систем централизованного холодоснабжения: значительная протяженность и разветвленность трубопроводов холодоносителя; большое количество запорной, распределительной арматуры; сложность монтажа, а также сложная система автоматизации управления.

§ 2. Децентрализованное холодоснабжение

При децентрализованном холодоснабжении каждый кондиционер снабжен одним или несколькими индивидуальными холодильными агрегатами, устанавливаемыми вблизи кондиционера. В этом случае наиболее целесообразно применение системы с непосредственным охлаждением воздуха (рис.4). При использовании в кондиционере камеры орошения отепленная вода забирается насосом из поддона, проходит через испаритель водоохлаждающей машины и подается обратно к форсункам (рис.5). Холодопроизводительность машины регулируется автоматически по температуре воздуха за камерой орошения либо по температуре воды, выходящей из испарителя.

При использовании воздухоохладителя поверхностного типа применяется закрытая схема циркуляции холодоносителя.

Применение децентрализованной системы холодоснабжения позволяет значительно снизить капитальные и эксплуатационные затраты за счет отказа от баков и самотечных линий, сокращения потерь холода, особенно если кондиционеры значительно удалены друг от друга. Однако ее применяют в установках общей холодопроизводительностью до 150 кВт, так как в более крупных установках возникают трудности, обусловленные шумом и вибрацией от работавшего оборудования, большим числом машин.

§ 3. Схемы присоединения воздухоохладителей к линиям

холодоснабжения

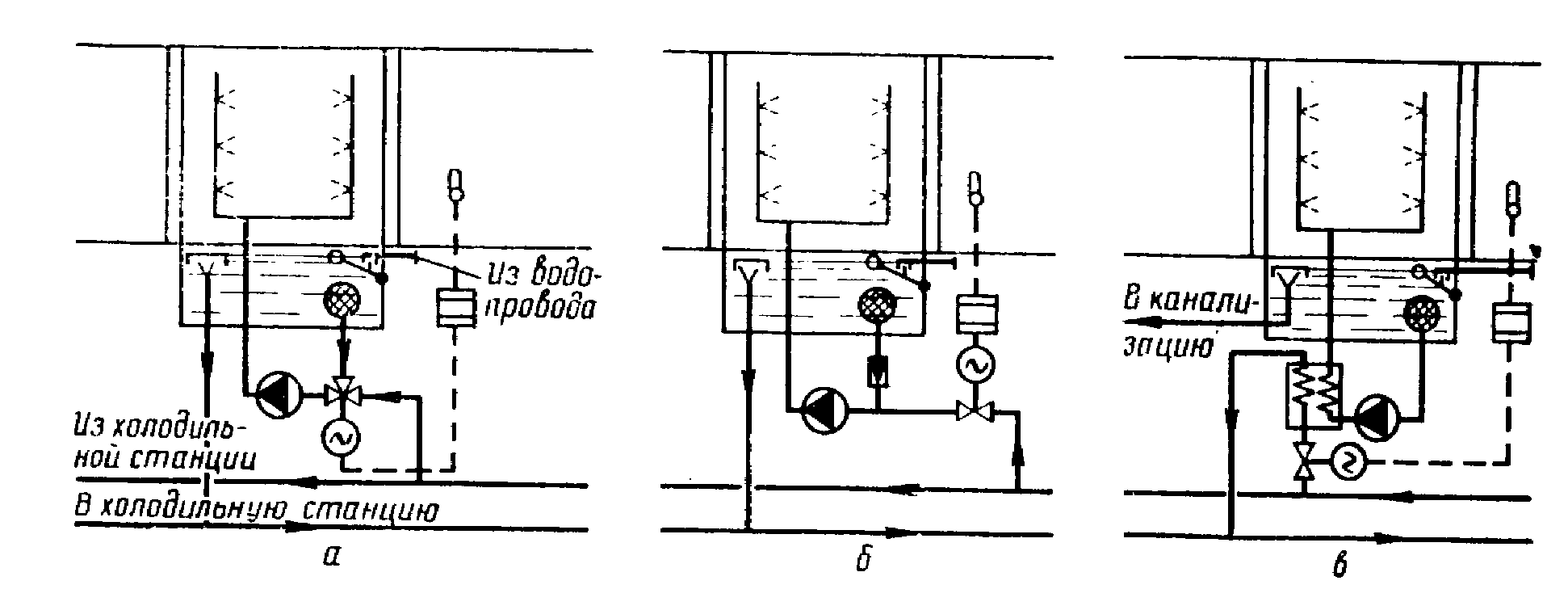

Рис. 6. Схемы присоединения воздухоохладителей к линиям холодоснабжения.

1. Присоединение форсуночной камеры с помощью индивидуального циркуляционного насоса и трехходового смесительного клапана к линии холодоносителя (рис.6. схема а).

Вода из поддона камеры орошения поступает к трехходовому клапану, смешивается с холодной водой, которая поступает из холодильной станции, и подается насосами к форсункам.

Соотношение количества холодной и рециркуляционной воды изменяется с помощью терморегулятора, датчик которого установлен за камерой орошения.

Недостатком схемы является неустойчивая работа смесительного клапана, вызванная тем, что смешиваемые потоки поступают в клапан под разным давлением.

2. Присоединение форсуночной камеры с помощью индивидуального насоса и обратного клапана (рис.6 схема б).

В настоящее время эта схема применяется наиболее широко.

Количество поступающей холодной воды регулируется проходным клапаном, а для предотвращения попадания холодной воды в поддон на рециркуляционной линии установлен обратный клапан.

• Характерной особенностью схем а и б является разрыв струи после форсунок и вследствие этого возврат отепленной воды в холодильную станцию по самотечным трубопроводам.

3. Присоединение воздухоохладителя с помощью индивидуального насоса и промежуточного теплообменника (рис.6 схема в).

При использовании в качестве воздухоохладителей форсуночных камер орошения замкнутую систему холодоснабжения можно получить путем установки возле форсуночной камеры промежуточного водо-водяного теплообменника. Однако при этом температуру холодоносителя необходимо понизить на 4-5 С, что вызывает дополнительные энергетические затраты и не всегда возможно при использовании воды в качестве холодоносителя.
