Новосибирский Государственный Технический Университет

Факультет Автоматики и Вычислительной Техники

Кафедра Систем Сбор и Обработки Данных

Реферат

«Представление данных»

дисциплина «Программное обеспечение измерительных процессов»

Студент: Преподаватель:

Фролов С.Ю. Полубинский В.Л.

гр. АИ-72

Новосибирск

2011

Содержание

Введение

1. Типы данных

1.1. Числовой тип данных

1.2. Логический тип данных

1.3. Строки

1.3.1. Пути к размещению файлов

1.4. Динамический тип данных

1.5. Кластеры

2. Преобразование типов данных

3. Графический вывод данных в LabVIEW

3.1. Waveform Chart

3.2. Графики Waveform Graph

3.3. XY Graph

3.4. Графики Intensity Graph и Intensity Chart

4. Таблицы

5. Отчеты

6. Файловый ввод/вывод

Список использованной литературы

3

4

5

6

7

8

8

8

10

11

11

12

13

13

14

15

17

18

Введение

В данном реферате описывается представление данных, а также различные способы ввода и вывода (в т.ч. визуализации) данных в ПО, разработанном в среде программирования LabVIEW.

LabVIEW - это среда графического программирования, которую используют технические специалисты, инженеры, преподаватели и ученые по всему миру для быстрого создания комплексных приложений в задачах измерения, тестирования, управления, автоматизации научного эксперимента и образования. В основе LabVIEW лежит концепция графического программирования - последовательное соединение функциональных блоков на блок-диаграмме. LabVIEW используется в системах сбора и обработки данных, а также для управления техническими объектами и технологическими процессами.

1. Типы данных

Прежде всего, стоит перечислить типы данных, которые могут использоваться в LabVIEW.

• Числовой (numeric) – этот тип данных включает в себя и целые числа, и числа с плавающей запятой.

• Логический (boolean, булев) – этот тип данных включает себя значения TRUE/FALSE.

• Динамический (dynamic) - данные, связанные с сигналом, а также атрибуты, которые предоставляют информацию о сигнале, например, название сигнала или дату и время получения данных.

• Строки (string) – последовательность алфавитно-цифровых символов.

• Кластеры (cluster) – сгруппированный набор данных разных типов.

Все эти типы данных могут быть представлены как в скалярной форме, так и в форме одномерного (1-D) и двумерного массива (2-D array).

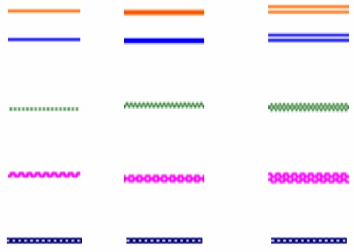

Таблица 1. Линии связи для разных типов данных в LabVIEW.

Скаляр Одномерный Двумерный

массив массив

Ч исловой

Двоичный

Строки

Динамический

1.1. Числовой тип данных

Включает в себя целые числа (как беззнаковые, так и со знаком), числа с плавающей точкой, а также комплексные числа.

Различные типы данных предусматривают различные методы их хранения, что помогает использовать память более эффективно, так как разные представления числовых данных могут задействовать различное количество байтов памяти. Кроме этого, представление определяет, рассматривать ли данные как числа со знаком (допустимы отрицательные величины)

и без знака (возможны только нулевые или положительные значения).

Ниже представлены разные виды числового типа данных:

Таблица 2. Виды числовых данных.

Обозначение	Тип	Количество бит, используемых для хранения
	extended- precision, с плавающей точкой	128
	double- precision, с плавающей точкой	64
	single-precision, с плавающей точкой	32
	fixed point, с фиксированной точкой	64
	quad integer, целое со знаком	64
	long integer,	32
	word integer, целое со знаком	16
	byte integer, целое со знаком	8
	quad integer, целое беззнаковое	64
	long integer, целое беззнаковое	32
	word integer, целое беззнаковое	16
	byte integer, целое беззнаковое	8
	complex-extended, комплексное	128+128
	complex-double, комплексное	64+64
	complex-single, комплексное	32+32

Числовые элементы управления дают возможность ввести числовые данные в ВП; числовые индикаторы демонстрируют числовые значения. LabVIEW имеет много типов числовых объектов: круглые ручки управления, ползунковые переключатели, резервуары, термометры и, естественно, простой числовой дисплей. Каждый из числовых элементов может быть и элементом управления, и элементом отображения, хотя по умолчанию для каждого объекта принят определенный вид.

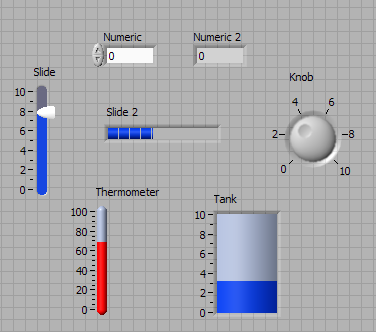

Рис. 1. Различные способы ввода и вывода числового типа данных.
