Отделение управления
1
- педаль остановочного тормоза;
2 - педаль сцепления;
3 - ручка стопора сиденья механика-водителя;
4 - рукоятка привода ручной подачи топлива;
5 - гирополукомпас ГПК-59;
6 - топливо-распределительный кран;
7 - защитная крышка АКБ;
8 - щит контрольных приборов механика-водителя;
9 - баллон для сжатого воздуха;
10 - выключатель аккумуляторных батарей;
11, 19 - сигнальные лампы выхода пушки за габариты корпуса;
12 - ручка защелки педали остановочного тормоза;
13 - сигнальная лампа блокирующего устройства; 14 - аппарат ТПУ А-3; 15 - прибор дневного наблюдения механика-водителя ТНШ-168В; 16 - плафон освещения; 17 - сигнальная лампа датчика критической температуры охлаждающей жидкости и лампа ВЫЗОВ командира танка; 18 - заправочная горловина бачка системы ГПО; 20 - клапан системы запуска двигателя; 21 – манометр; 22 - рукоятка крышки люка механика-водителя; 23 - бак-стеллаж; 24 - рычаг избирателя передач; 25 - кожух для прибора дневного наблюдения механика-водителя ТНПО-168В; 26 - рукоятка привода жалюзи; 27 - рычаг управления; 28 - педаль подачи топлива; 29 - кран системы ГПО; 30 - вентилятор;
31 - сигнальная лампа ТОРМОЗ;

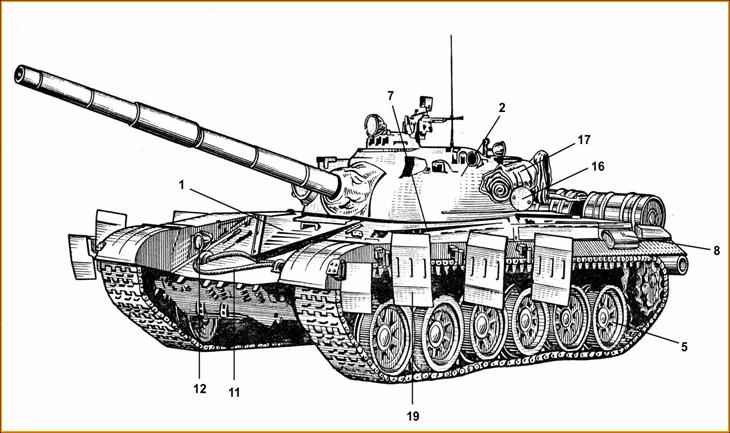

Операционная карта № 2.
Изучение размещения и проверка крепления основного оборудования, узлов и агрегатов по корпусу машины.
1
– корпус;
2 – башня;
3 – силовое отделение;
4 – трансмиссия;
5 – ходовая часть;
6 – наружные топливные баки;
7 – ящики ЗИП;
8 – дополнительный масляный бак;
9 – кронштейн для установки бочек системы питания топливом;
10
– дополнительные топливные бочки;
11 – буксирные тросы;
12 – фары;
13 – запасные траки;
14 – бревно для самовытаскивания;
15 – ящики со съемными узлами ОПВТ (ЗИП);
16 – труба ОПВТ;
17 – укрывочный брезент;
18 – боекомплект зенитного пулемета;
19 – экраны защиты бортов танка от кумулятивных снарядов.
Учебное место №3.
Тема: Отработка навыков пользования замками, стопорами люков, стопорами и рукоятками механизмов поворота башни и подъёма пушки. Подгонка сидений.
Учебно – воспитательные цели:
1. Дать практику студентам в отработке навыков пользования замками, стопорами люков, стопорами и рукоятками механизмов поворота башни и подъёма пушки.
2. Дать практику студентам в подгонке сидений.
3.Воспитывать ответственность за соблюдение требований безопасности при отработке навыков пользования замками, стопорами люков, стопорами и рукоятками механизмов поворота башни и подъёма пушки, подгонке сидений.
Время - 50 мин.
Учебно-материальное обеспечение:
1. Литература:
а) основная литература:
- "Танк Т-72А. Техническое описание и инструкция по эксплуатации". М. Воениздат, 1989 г., кн. 2, часть 1, стр. 9 – 46.
2. Наглядные пособия:
- плакат «Общее устройство танка».
3. Материальная часть:
= УДС 172 – 1 ед.;
=инструменты и принадлежности:
ключ к замкам крышек люков - 1 шт.;
ключ изогнутый S=27 к пробкам баков, болтам крепления крыши над трансмиссией – 1 шт.;
ключ-рукоятка S=27 к пробкам баков, болтам крепления крыши над трансмиссией и для поддерживания стержня при выбивании пальцев гусеницы – 1 шт.;
ломик – 1 шт.;
ключ торцовый 17х19 – 1 шт.;
поводок к торцовым ключам – 1 шт.;
ключ торцовый для натяжения гусениц, к пробкам днища и пробкам сливных отверстий – 1 шт.;
плоскогубцы – 1 шт.;
молоток – 1 шт.
-операционные карты – 1 комплект.
