Хід роботи
Створіть нову робочу книгу, дайте їй назву „Лабораторна робота 4”

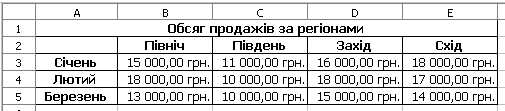

На Листі1 створіть таблицю та отформатуйте її згідно зразку:
Виділіть діапазон клітинок А2:Е5.
Виконайте команди меню Вставка – Диаграмма.
Уважно читаючи всі вказівки Майстра діаграм, виберіть: тип діаграми Гістограма; орієнтацію рядів даних – стовпці; ввімкніть лінії сітки для обох осей; задайте підписи для назви діаграми - Продажі по місяцях, для осі Х - Місяці, для осі Y- Об’єм продажів; переконайтеся в тому, що легенда ввімкнена.
Після створення діаграми її можна модифікувати.
Клацніть по полю діаграми. Перетягніть її мишею у будь-яке місце на робочому листі.
Змініть розмір діаграми, перетягуючи її рамку за маркери
Зробивши подвійне клацання на будь-якому елементі діаграми, можна його виділити. З контекстного меню виберіть команду Свойства объекта і в відкритому діалоговому вікні властивостей даного об’єкта можна змінити його параметри (колір заливки та ліній, стиль ліній, властивості шрифту тощо).
Відформатуйте на свій смак всі елементи діаграми (область діаграми, заголовок, область побудови діаграми, легенду)
На Листі2 створіть таблицю та отформатуйте її згідно зразку:
Побудуйте звичайну гістограму, яка складається з двох рядів даних (план та факт)
Зробіть подвійне клацання на діаграмі, і з контекстного меню виберіть команду Тип диаграммы. Із списку видів діаграм оберіть «Столбцы и линии». Переконайтеся, що вигляд діаграми змінився на комбінований.

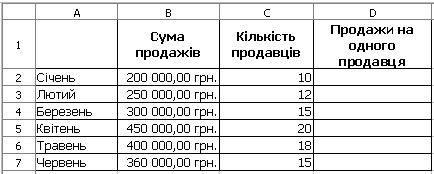

На Листі3 створіть таблицю та отформатуйте її згідно зразку:
Підрахуйте розмір продажів на одного продавця
Побудуйте комбіновану гістограму, яка складається з двох рядів даних (сума продажів та сума продажів на одного продавця). Зверніть увагу на те, що ряд даних „Сума продажів на одного продавця” представлений не наочно.
В області побудови діаграми виділіть ряд даних „Продажі на одного продавця”. Відкрийте діалог властивостей об’єкта та перейдіть на вкладку Параметры. Установіть опцію Дополнительные оси Y.
Модифікуйте діаграму, щоб придати їй наочного вигляду.
Збережіть робочу книгу.
Завдання для самостійної роботи
Створіть Лист4. Дайте йому назву Завдання 1. Для цього клацніть правою кнопкою миші на назві листа і виберіть команду контекстного меню Переименовать.

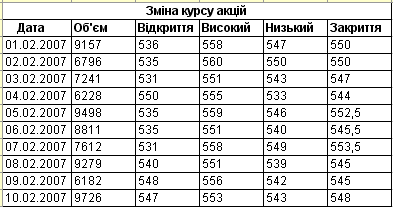

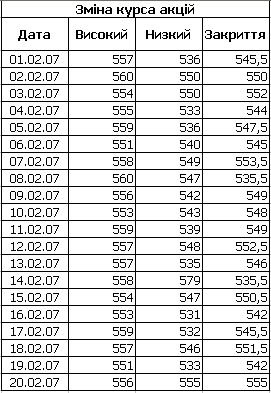

Побудуйте на ньому вказані види діаграм за наведеними даннями:
Гістограма
Области
Биржевая
Створіть Лист5. Дайте йому назву Завдання 2.

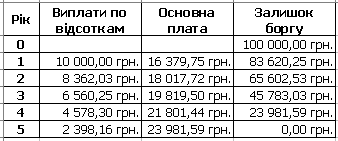

Побудуйте на ньому діаграми за наведеними данними:
Контрольні запитання
Що таке діаграма?
Назвіть основні типи діаграм
З яких елементів звичайно складається діаграма?
Опишіть послідовність створення діаграм з використанням Майстра діаграм.
Яке меню використовується для модифікації діаграм? Які команди воно містить?
Для відображення яких даних використовується гістограма?
Що таке Лінійчата діаграма?
Для відображення яких даних використовуються графіки?
В яких випадках доцільно використовувати кругові діаграми?
Що являє собою комбінована діаграма?
Опишіть способи побудови комбінованих діаграм.
