- •Оглавление
- •Общие методические указания
- •Общие требования к сцеплению, его конструктивные особенности и применяемые материалы
- •Расчет и выбор размеров фрикционных накладок (Пример – м-412)
- •3.Расчёт деталей сцепления на прочность
- •3.1 Расчёт нажимных пружин сцепления
- •3.2.Расчёт пружин демпфера сцепления
- •3.3 Расчёт ступицы ведомого диска
- •3.4 Расчет вала сцепления
- •4. Требования к оформлению курсового проекта
- •4.1. Графическая часть
- •4.2. Требования к оформлению пояснительной записки
- •5. Литература
- •Приложения Приложение а. Исходные данные для проектирования
- •Приложение б. Справочные данные для расчетов
- •Приложение в. Пример оформления титульного листа Приложение г. Примеры выполнения графической части
Приложение в. Пример оформления титульного листа Приложение г. Примеры выполнения графической части

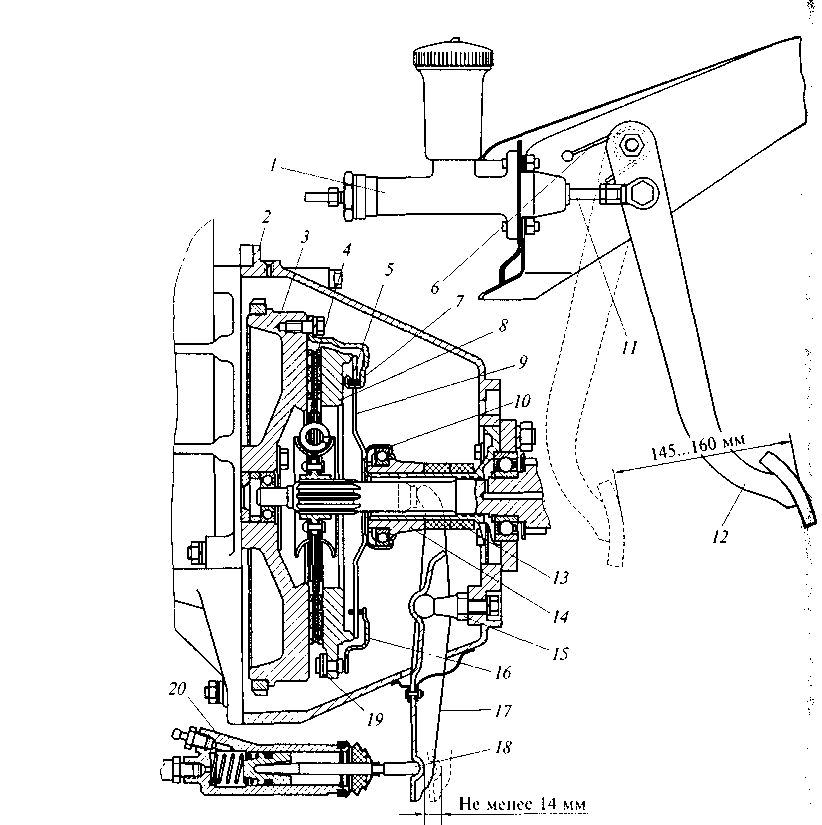

Рис Сцепление диафрагменного типа и
привод выключения сцепления
1-главный цилиндр; 2-картер ; 3-маховик;
4-ведомый диск; 5,7 опорные кольца; 6-
оттяжная пружина педали; 8- нажимной
диск; 9-нажимная диафрагменная пружина;
10 подшипник выключения сцепления; 11-
толкатель главного цилиндра; 12- педаль;
13- защитные поролоновые кольца ; 14- муфта
выключения сцепления; 15- шаровая опора;
16- кожух; 17-вилка выключения сцепления;
18-толкатель рабочего цилиндра; 19-
соединительные пластины; 20- рабочий
цилиндр.
ПпПр

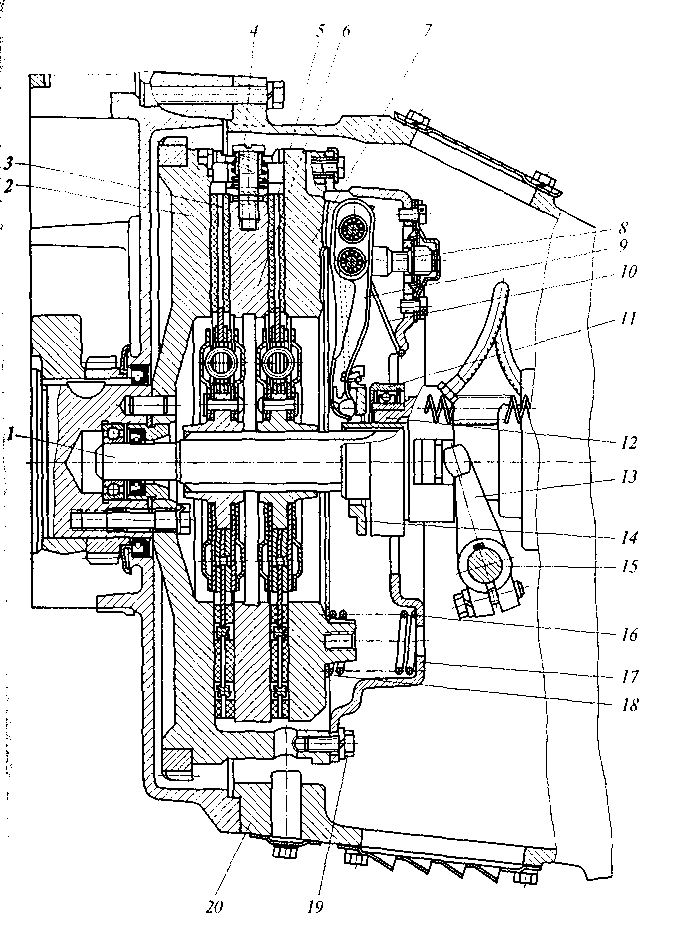

Рис.. Сцепление автомобилей семейства КамАЗ:
1- ведущий вал; 2 - маховик: .3, 5 - ведомые диски; 4 - механизм автоматической установки среднего ведущего диска; 6 - средний ведущий диск; 7 - нажимной диск: .8- вилка оттяжного рычага; 9 - оттяжной рычат: 10 - пружина упорного кольца; 11 - упорный подшипник: 12 - муфта выключения сцепления: 13- вилка выключении сцепления: 14 - упорное кольцо: 15 –валик вилки; 16 - нажимная пружина; 17- кожух: 18 - теплоизоляционная шайба: 19 - болт крепления кожуха; 20 - картер
