Опыт №2. Снятие внешней характеристики генератора.
Внешняя характеристика – это зависимость напряжения на зажимах генератора от тока нагрузки Uа=f(Iа) при постоянных токе возбуждения Iв=const и скорости вращения.
Для снятия внешней характеристики генератора необходимо установить ток в обмотке возбуждения Iв=0,1 А и поддерживать его постоянным в течение опыта. Включить автомат А9, установив предварительно Rнагр (блок А10) 100% по трем сопротивлениям.
Вращая регулировочную рукоятку источника G2, установите и поддерживайте неизменным в ходе эксперимента ток возбуждения Iв, равным, например, 0,1 А.
Перемещая регулировочные рукоятки сопротивления нагрузки блока А10, изменяйте ток Iа якорной обмотки генератора G4 и заносите показания амперметра Р1.1 (ток Iа) и вольтметра Р1.2 (напряжение Uа якорной обмотки генератораG4) в таблицу 1.3 (4÷5 точек).
Таблица 1.3
-
Iа, A
Uа, B
Верните регулировочные рукоятки сопротивления нагрузки А10 в положение "100%".
Опыт №3. Снятие регулировочной характеристики

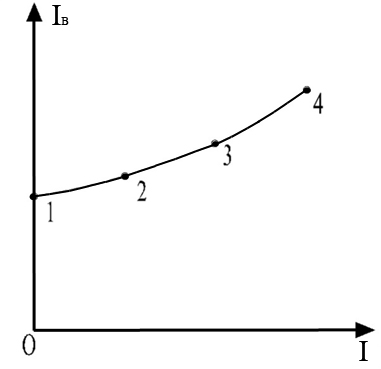

Регулировочной характеристикой называется зависимость тока возбуждения от тока якоря при постоянных напряжении на зажимах и скорости вращения.
Для снятия регулировочной характеристики необходимо установить напряжение на якоре в диапазоне (130÷150) В и поддерживать его постоянным в течение опыта.
Установите путем регулирования тока возбуждения Iв напряжение Uякорной обмотки генератораG4, равным, например, 140 В.
Перемещая регулировочные рукоятки активной нагрузки А10 по часовой стрелке и поддерживая путем регулирования тока возбуждения Iв напряжение U якорной обмотки неизменным, изменяйте ток I якорной обмотки генератора G4 и заносите показания амперметров Р1.1 (ток Iа) и Р1.3 (ток Iв) в таблицу 1.4
Таблица 1.4
Iа, A |
|
|
|
|
|
Iв, А |
|
|
|
|
|
По завершении эксперимента у источника G2 поверните регулировочную рукоятку против часовой стрелки до упора, нажмите кнопку "ОТКЛ." и отключите выключатель "СЕТЬ". Отключите выключатель А6, А9 нажатием кнопки "ОТКЛ.". Отключите источник G1 нажатием на кнопку – гриб, и последующим отключением ключа – выключателя и источника G3. Отключите выключатель "СЕТЬ", выключателей А6, А8 и А9, блока мультиметров Р1 и указателя частоты вращения Р3.
Используя данные табл. 1.3…1.4 постройте:
внешнюю характеристику Ua = f( Ia ) при n = const, If= const (табл. 1.2);
регулировочную характеристику If=f(Ia) при n=constи Ua=const.
