3.2. Описание установки
Питание установки производится через лабораторный автотрансформатор. Ток I1 напряжение U1 и мощность со стороны первичной обмотки измеряются соответственно амперметром А1;вольтметром V1; измерителем мощности,включающим в себя ваттметр и варметр. В качестве нагрузки применяются реостаты (2 блока А13). Данные по приборам сведены в таблицу 3.1
Схема экспериментальной установки включает следующие элементы:
Перечень аппаратуры:
Таблица 3.1
Обозначение |
Наименование |
Тип |
Параметры |
А1 |
Регулируемый автотрансформатор |
318.1 |
~ 0…240 В / 2 А |
А2 |
Трёхфазная трансформаторная группа |
347.1
|
380 ВА; 230 В |
Р1 |
Блок мультиметров |
508.2 |
3 мультиметра 0...1000 В / 0...10 А / 0…20 МОм |
Р2 |
Измеритель мощностей |
507.2 |
15; 60; 150; 300; 600 В / 0,05; 0,1; 0,2; 0,5 А. |
А13 |
Реостат |
323.2 |
2×100 Ом/1А |
|
|
|
Комплект розеток |

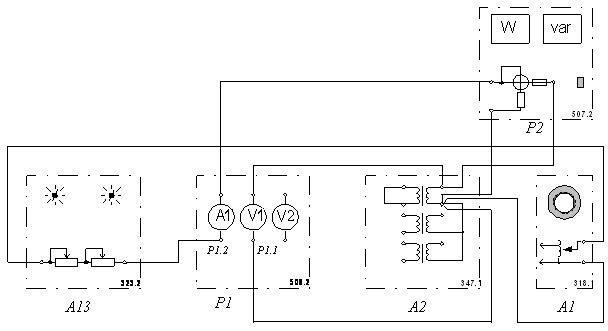

Рисунок 3.5 – Электрическая схема соединений опыта холостого хода
Опыт №1 Холостого хода.
.Собрать схему опыта холостого хода
.Установить пределы по приборам: вольтметр V1= ; амперметр А1= ; ваттметр = Uном=300 (В) и Iном=0,1 (А); V2=
.Включить выключатели “сеть” блоков, задействованных в эксперименте и активизируйте мультимеры блока Р1.
Вращая регулятор автотрансформатора А1, изменяйте напряжение U1 в диапазоне 0÷240 (В) измеряйте значения тока I1; мощности активной P; мощности реактивной Q. В конце опыта отключить выключатели сеть блоков, задействованных в эксперименте.
Данные заносим в табл. 3.2.
По данным опыта вычисляем значения коэффициента трансформации K и коэффициента мощности Cos 0 и
По данным опыта и расчёта построить характеристики холостого хода Iо=ƒ(U1); P0=ƒ(U1); Cos 0=ƒ(U1); и при U1=U1ном определить потери в стали P0; Cos 0; K; и ί0 % .
Таблица 3.2
Измерено |
Вычисленно |
||||||
U1 |
I0 |
U2 |
P0 |
Q0 |
Cos 0 |
K |
ί0 % |
В |
mA |
В |
Вт |
ВАр |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 3.6 – Электрическая схема соединений опыта короткого замыкания.
