Вопросы для самопроверки
1. Как устроен асинхронный двигатель с короткозамкнытым и фазным ротором?
2. В чем состоит принцип работы трехфазного асинхронного двигателя?
3. Какие способы пуска применяются для АД с коротко замкнутым ротором, с фазным ротором?
4.Какие потери возникают в двигателе в процессе работы?
5.Что называется рабочими характеристиками АД?
6.Что называется механическими характеристиками АД?
7.Какие применяются способы регулирования частоты вращения АД?
8.Что отражает энергитическая диаграмма АД?
Лабораторная работа №6.
ИССЛЕДОВАНИЕ СПОСОБА ПУСКА СИНХРОННОГО ДВИГАТЕЛЯ И ЕГО ХАРАКТЕРИСТИК
Цель работы:
1. Изучить конструкцию и принцип действия синхронного двигателя;
2. Изучить схему экспериментальной установки и методику проведения опытов.
3. Научиться анализировать экспериментальные данные и строить по ним графики характеристик.
6.1 Теоретические положения.
Принцип действия синхронного двигателя
В соответствии с принципом обратимости электрических машин синхронная машина может работать не только в режиме генератора, но и в режиме двигателя, т. е. потреблять из сети электрическую энергию и преобразовывать ее в механическую.
Допустим,
при генераторном режиме работы приводной
двигатель вращает ротор генератора
против часовой стрелки с угловой
скоростью
.
При этом нагрузка генератора такова,
что продольная ось полюсов ротора
смещена относительно оси вращающегося
поля
на угол
в направлении вращения ротора (рис.6.1,
справа). Вращающий момент приводного
двигателя
уравновешивается суммой электромагнитного
момента генератора
и момента х.х.
.
На угловой характеристике этому режиму
генератора соответствует точка Г.
Если
уменьшать вращающий момент
,
то нагрузка генератора начнет также
уменьшаться, при этом будет уменьшаться
угол
,
а следовательно, и ток статора
.
В итоге снизится величина электромагнитного
момента
и при вращающем моменте
угол
,
т. е. генератор будет работать в режиме
х.х.
и ЭДС генератора
окажется в противофазе с напряжением
сети
.
Этому режиму на угловой характеристике
соответствует точка пересечения
осей координат (точка О
на рис.6.1). Если же вал синхронной
машины отсоединить от приводного
двигателя и создать на этом валу
тормозной момент, т.е. момент нагрузки
,
направленный встречно вращению
ротора машины, то произойдет смещение
вектора ЭДС
на угол –
относительно его положения в режиме
х.х. в сторону отставания (рис.6.1 слева).
При этом в цепи обмотки статора
появится результирующая ЭДС
,
которая создаст в обмотке статора
ток
,
отстающий по фазе от ЭДС
на угол 90° (предполагается
)
и отстающий по фазе от напряжения
сети
на угол
,
(в генераторном режиме ток
,
отстает по фазе от ЭДС
на угол
).

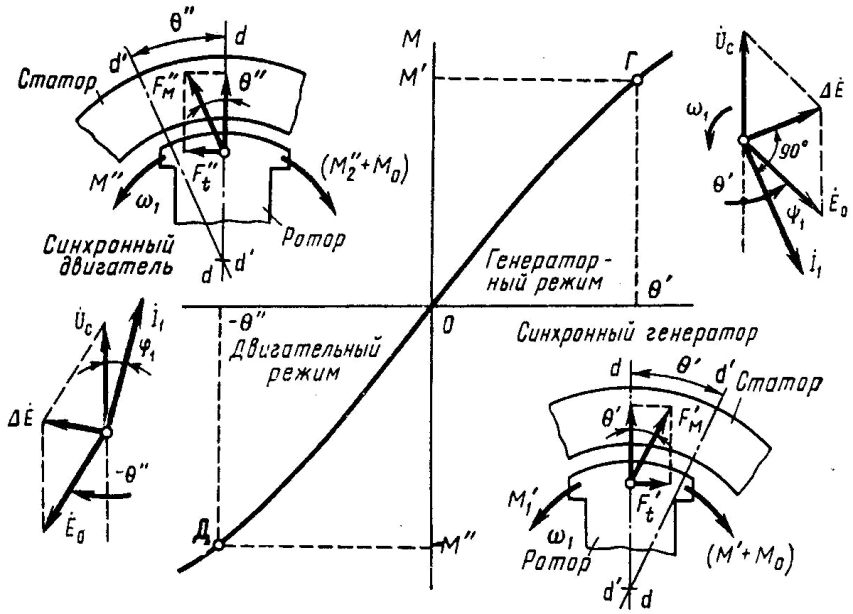

Рисунок 6.1 - Переход синхронной машины из генераторного режима в двигательный
Ток
создает магнитное поле, вращающееся
синхронно с ротором, ось которого
смещена относительно продольной оси
полюсов ротора
на угол –
.
Допустим, работа двигателя происходит
в режиме точки Д
на угловой характеристике (рис. 6.1,слева),
что соответствует углу –
.
Возникшие при этом тангенциальные
составляющие сил магнитного взаимодействия
полюсов
создадут на роторе двигателя
электромагнитный момент
,
направленный согласно с вращающим
магнитным полем и приводящий ротор
во вращение с синхронной частотой
.
При этом синхронная машина будет
потреблять из сети электрическую энергию
и преобразовывать ее в механическую
энергию вращения. Вращающий
электромагнитный момент
преодолевает момент х.х.
и создает на валу двигателя полезный
момент
,
под действием которого приводится во
вращение исполнительный механизм:
.
Все значения момента на угловой характеристике синхронного двигателя откладываются в отрицательном направлении оси ординат, так как при переходе синхронной машины из генераторного режима в двигательный электромагнитный момент меняет свое направление. Также отрицательной становится мощность синхронного двигателя, которая поступает из сети в машину, а не из машины в сеть, как это происходит в генераторном режиме. Оперирование с отрицательными значениями мощностей и моментов крайне неудобно, поэтому при рассмотрении синхронных двигателей условно будем принимать моменты и мощности положительными, помня при этом изложенное ранее о направлении этих параметров.

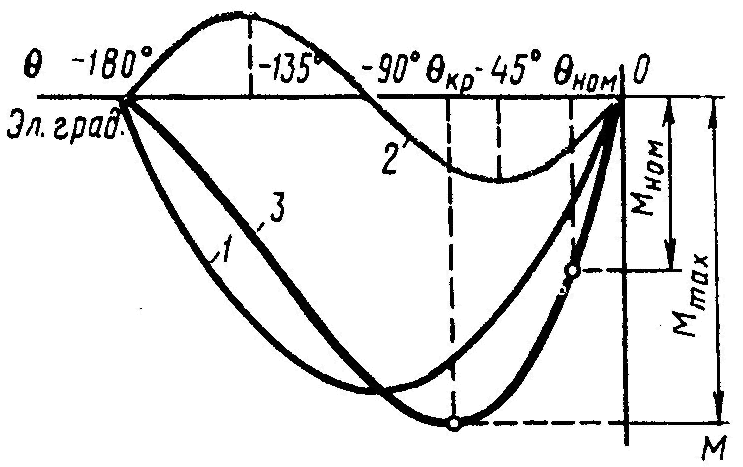

Рисунок 6.2 - Угловая характеристика синхронного двигателя
Электромагнитная мощность и электромагнитный момент синхронного двигателя определяются выражениями:
;
-
-
Угловые
характеристики электромагнитного
момента
и его составляющих
и
представлены на рис.6.2. Эти характеристики
отличаются от угловых характеристик
генератора лишь тем, что располагаются
в третьем квадранте осей координат, т.
е. определяются отрицательными
значениями углов
и моментов
и
,
а также момента
при
.
Таким образом, в общем виде угловая характеристика синхронной машины представляет собой две полуволны результирующего момента : положительную, соответствующую генераторному режиму работы, и отрицательную, соответствующую двигательному режиму работы (рис.6.2). Переход машины из одного режима работы в другой происходит при .
Устойчивая
работа синхронного двигателя
соответствует участку угловой
характеристики при
.
Отношение
максимального электромагнитного момента
к номинальному
определяет перегрузочную способность
синхронного двигателя
.
Обычно
перегрузочная способность синхронных
двигателей
,
что при номинальной нагрузке двигателя
соответствует
эл. град.
Ротор
синхронного двигателя может вращаться
только с синхронной частотой
.
Чтобы убедиться в этом, достаточно
предположить, что ротор двигателя начнет
вращаться с частотой
.
В какой-то момент времени намагниченные
полюсы ротора расположатся против
одноименных полюсов вращающегося
магнитного поля статора и тогда нарушится
магнитная связь между намагниченными
полюсами ротора и полюсами вращающегося
поля статора, так как их одноименные
полюсы будут взаимно отталкиваться и
ротор, перестав испытывать устойчивое
действие вращающего электромагнитного
момента, остановится.
Вращение ротора синхронных двигателей только с синхронной частотой составляет характерную особенность этих двигателей и часто определяет область их применения (например, для привода устройств, требующих стабильной частоты вращения).
По
своей конструкции синхронные двигатели
в принципе не отличаются от синхронных
генераторов, но все же имеют некоторые
особенности. Их изготовляют преимущественно
явнополюсными с
полюсов; воздушный зазор делают меньшим,
чем в генераторах такой же мощности,
что способствует улучшению ряда
параметров двигателя, в частности
уменьшению пускового тока; демпферную
(успокоительную) обмотку выполняют
стержнями большего сечения, так как при
пуске двигателя она является пусковой
обмоткой; ширина полюсного наконечника
достигает
вместо
в генераторах. Поэтому, несмотря на
свойство обратимости, синхронные машины,
выпускаемые промышленностью, имеют
обычно целевое назначение – либо это
синхронные генераторы, либо синхронные
двигатели.
