Загальні положення

Практичні заняття виконуються в окремому зошиті з вказанням назви і дати виконання заняття. У звіті необхідно вказати призначення розглянутого пристрою або деталі машин, дати стислу класифікацію, замалювати схеми і виконати розрахунки відповідно до заданих варіантів, зазначених в таблицях. Схеми варто виконувати олівцем з використанням креслярських інструментів. При виконанні практичного заняття рекомендується користуватися плакатами кафедри, підручниками і конспектом лекцій.

Кожна робота повинна бути виконана студентом в повному об'ємі і підписана викладачем, ведучим заняття.

Практичне заняття №1 Тема: Вивчення структурної схеми будівельної машини. Позначення в кінематичних схемах.

1.1. Послідовність:

1. Схематично дати складові частини будівельної машини: привід, трансмісія, ходове устаткування, робоче обладнання і система управління. Виконати у вигляді схеми і привести призначення складових цієї структури (рис.1.1).

2. Замалювати умовні позначення в кінематичних схемах (табл. 1.1).

3. Розглянути типи валів (рис.1.2), види з’єднань (рис.1.3) та типи підшипників кочення (рис.1.4).

4. По приведеної у вказівках кінематичної схеми екскаватора перелічити позначені позиціями умовні позначення ( рис. 1.5)

1.2 .Структурна схема будівельної машини приведена на рис. 1.1.

Рис. 1.1. Структурна схема будівельної машини .

Дати призначення складових структурної схеми будівельної машини.

Таблиця 1.1

Умовні позначення в кінематичних схемах

Умовне позначення	Що означає	Умовне позначення	Що означає
1	2	1	2
	Вал або вісь		З'єднання деталі з валом : вільне при обертанні
	Нерухоме закріплення вісі		-рухоме без обертання
	Підшипники ковзання: - радіальні		- глухе

-4-

Продовження таблиці 1.1

1	2	1	2
	- упорні		-дискові
	- радіально-упорні		-з колодками
	- радіально -самостановлюючі		Гальма: - колодкові
	- Підшипники кочення: - радіальні		-стрічкові
	-упорні шарикові		-конусні
	радільні ролікові		-дискові
	радільно самовстановлюючі		-винтові грузоупорні
	радіальні упорні		Передачі: - фрикціонні
	З'єднання двух валів: -глухе		Зубчаті: -циліндрічні з прямим зубом
	-глухе із запбіжником від перевантаження		-циліндрічні з косим зубом
	-еластичне		-циліндрічні з шевронним зубом
	-шарнірне		-конічні
	-телескопічне		-гвинтові
	-зубчатою муфтою		-стрічкоремені
	-запобіжною муфтою		-клинковоремені
	Муфти зчеплення кулочкові: -односторонні		-ланцюгові
	-двосторонні		-блок з двох шестерень
	Муфти зчеплення: -фрікціонні загального позначення		Двигун електричний
	-односторонні		Двигун внутрішнього згорання
	-двухсторонні		Сідловий подшипник
	-конусні односторонні		Маховик на валу
	-конусні двухсторонні		Храповий механізм
			Гусенечна ланка

-5-

Рис.1.2. Вали: а) для шпоночного з’єднання; б) для шліцевого з’єднання .

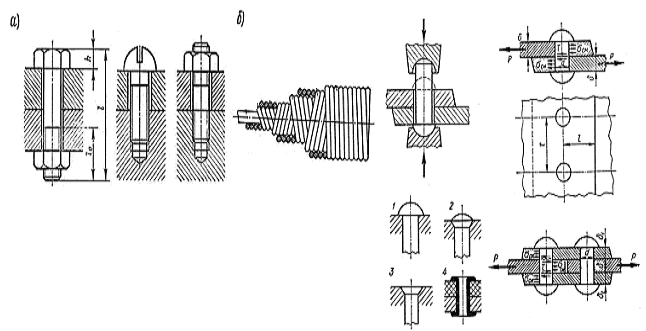

Рис.1.3. Види з’єднань деталей: а) роз’ємне; б) глухе ( не роз’ємне ) .

Рис.1.4.Класифікація підшипників кочення .

-6-

Рис.1.5. Кінематична схема одноківшового екскаватора ЕО-4111 Б .
