Завдання №2 гірничокапітальні роботи на кар'єрі при розкритті загальними траншеями
Умови: За умовами завдання №1 визначити параметри, об’єм, провізну спроможність і час проведення загальної траншеї на кар'єрі. Екскаватор підібрати виходячи із заданого типу автосамоскида. Викреслити в масштабі загальну траншею в плані і її поперечний розріз.
Вихідні дані: див. завдання №1.
Порядок розрахунків.
1). Визначаємо довжину траншеї:
,
м;
,
м;
де
=80
‰ –ухил що подолається.
2). Визначаємо ширину траншеї понизу (див. завдання №1):
,
м;
де – ширина автосамоскида, м;
–
ширина
дренажної канавки (0,7-1,2 м);
–
ширина
узбіччя (1-1,5 м);
–
ширина
смуги між канавкою і бортом траншеї
(0,5-0,6 м);
– ширина смуги між автосамоскидами що рухаються (1,2-1,7 м).
3). Визначаємо ширину траншеї поверху:
,
м;
;
–
ширина
транспортної площадки.
4). Визначаємо об’єм траншеї:
,
м3.

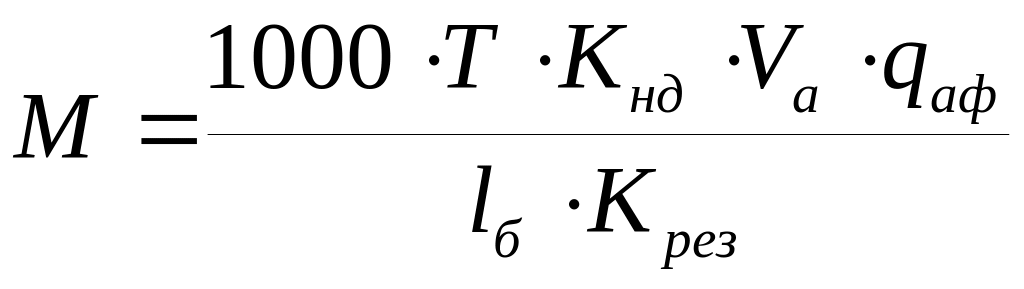

5). Провізна спроможність траншеї:
,
т/зміну;
де Т – тривалість зміни, год;
–
коефіцієнт
нерівномірності руху
=0,55-0,75;
–
швидкість
руху автосамоскидів (20-25 км/год);
–
інтервал
між автосамоскидами що рухаються (60-100
м);
–
коефіцієнт
резерву провізної траншеї (1,1-1,25);
–
фактична
вантажопідйомність автосамоскидів, т;
,
т;
де
–
геометрична ємність кузова, м3;
–
коефіцієнт
наповнення кузова (1,05-1,1);
–
щільність
породи в цілику (1,8-2,0 т/м3);
–
коефіцієнт
розпушення (1,15-1,25).
6). Тривалість проходки траншеї екскаватором (екскаватор підібрати з розрахунку Vа = (4÷5) Еэ (м3), де Еэ – ємність (м3) ковша екскаватора):
,
доби;
-
тривалість робочого циклу екскаватора,
сек;
-
тривалість зміни, год;
- число
змін на добу, зм.;
-
коефіцієнт використання екскаватора
в часі (0,7-0,8);
-
коефіцієнт наповнення ковша екскаватора
(1,05-1).

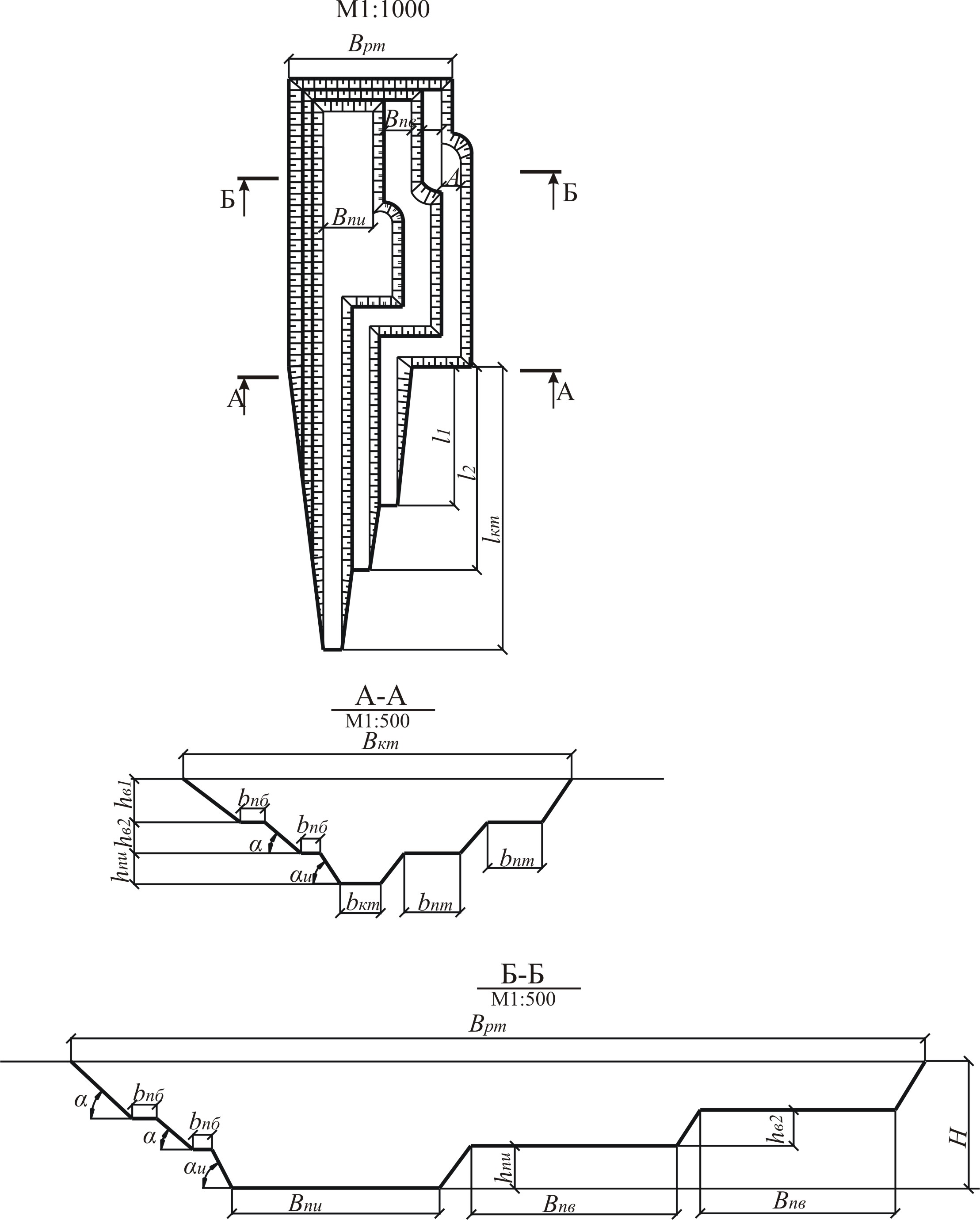

Рисунок 2- Розкриття загальними траншеями план і розрізи
Контрольні питання:
Що таке гірничокапітальні роботи на кар’єрі, який їх склад і чим вони відрізняються від гірничопідготовчих робіт?
Які існують способи прохідки загальних траншей на кар’єрах в м’яких породах і в скельних породах?
Чим відрізняються дійсна довжина траншей від теоретичної довжини їх?
За яким показником вираховується необхідна кількість капітальних траншей в кар’єрі: за провізною чи пропускною їх здатністю? Що таке пропускна і провізна здатність траншей?
В чому є переваги використання розкриття родовищ загальними траншеями і які недоліки його?
Завдання №3 розрахунок загальних параметрів розкриття глибокого кар'єру
Умови:
Розрахувати загальні параметри розкриття
кар'єру прийнявши автомобільно-залізничний
вид транспорту і глибину розташування
перевантажувальних пунктів ½ Нк.
, при відпрацюванні кількості уступів
в кар’єрі n=5;6;7;8;9;10, та висоті уступу
=10;12;13;15
м.
Вихідні дані:
Залізничні колії - одноколійні, розділові пункти (станції) розташовуються через 3 уступи по глибині кар'єру.
Нижня частина кар'єру відпрацьовується на автомобільний транспорт.
Залізничні поїзди: тяга електрична - тягові агрегати, вагони 2ВС-105, кількість - 10 од. у складі.
Інші параметри взяти аналогічно, як в завданнях 1, 2.
Порядок розрахунків.
1). Визначаємо загальну довжину траншеї, що розкривають, на кар'єрі:
- для залізничного транспорту:
,
м;
- для автомобільного транспорту:
,
м.
2). Визначаємо довжину обмежуючого перегону:
,
м;
,
м;
де
– відповідно довжина думпкара і
локомотива, м.
3). Визначаємо провізну спроможність залізничної колії на обмежуючому перегоні (у траншеї).
Провізна спроможність:
,
т/добу;
No – пропускна здатність обмежуючого перегону;
n – число вагонів у складі;
f – коефіцієнт резерву, 1,1-1,2;
q – вантажопідйомність вагона, т;
4).
Пропускна здатність
:
,
пар поїздів;
- час
руху у вантажному напрямку, хв;
- час
руху в порожньому напрямку, хв;
2τ – загальний час на зв'язок між роздільними пунктами, 4-6 хв (на двоколійному τ=3-4 хв) – телефон напівавтомат блокатор τ=2-3 хв;
Т – число годин роботи транспорту в добу, 20 годин;
Lп – довжина перегону, м;
,
хв.;
,
хв.;
- швидкість
руху навантаженого поїзда,
=12-15
км/год;
- швидкість
руху порожнього поїзда,
=20-25
км/год;
- двоколійний перегін:
,
поїздів;
,
поїздів.
5). Визначаємо провізну спроможність траншеї для автотранспорту:
,
т/зміну;
Тсм – тривалість зміни, год (8 год);
Кнд – коефіцієнт нерівномірності руху, 0,6-0,75;
Vа – швидкість руху автосамоскида, 20-25 км/годину;
lб – інтервал між автосамоскидами що рухаються (60-100 м);
Крез – коефіцієнт резерву, 1,1-1,2;
qаф – фактична вантажопідйомність автосамоскида, т;
,
т;
Кн =1,05-1,1 – коефіцієнт наповнення порід у кузові;
Кр =1,15-1,25 – коефіцієнт розпушення порід у кузові;
γп = 2,4-2,7 т/м3 – об'ємна вага породи;
Vа – геометрична ємність кузова, м3.
6). Кількість траншей, необхідних для доставки породи в кар'єрі
- залізничним транспортом:
, од.;
- автомобільним транспортом:
,
од.
Контрольні питання:
Пояснити сутність використання автомобільного транспорту на кар’єрах.
При використанні автомобільно-залізничного транспорту які можуть застосовуватися схеми розкриття кар’єрів?
Які схеми залізничного колійного розвитку можуть застосовуватися в кар’єрі на уступах, що обслуговуються безпосередньо залізничним транспортом?
Які схеми шляхового розвитку використовуються на уступах при обслуговуванні їх автомобільним транспортом?
Які схеми перевантажувальних пунктів Ви знаєте при застосуванні автомобільно-залізничного транспорту в кар’єрі?
