Устройства ввода информации

Устройства ввода информации преобразовывают информацию, поступающую с периферийных устройств, в цифровой вид. Для ввода информации используются следующие устройства: клавиатура, манипуляторы, сканеры, дигитайзеры (цифровые планшеты), сенсорные экраны, средства речевого ввода, цифровые камеры и др.

Клавиатура

Клавиатура является основным средством ввода информации в ПК. Она представляет собой матрицу клавиш, объединенных в единое целое, и электронный блок для преобразования нажатий клавиши в двоичный код. Каждой клавише на клавиатуре соответствует семиразрядный код сканирования (скан-код). При нажатии клавиши аппаратура клавиатуры генерирует однобайтовый код нажатия, а при отпускании соответственно однобайтовый код отпускания. Код нажатия совпадает с кодом сканирования. Код отпускания отличается от кода сканирования наличием единицы в старшем разряде байта. Если клавиша остается нажатой более 0,5с, то автоматически начинают генерироваться коды нажатия с частотой 10 раз в секунду. Автоматическая генерация кода прекращается, если клавишу отпустить или нажать другую клавишу. Так, при «залипании» клавиши, чтобы исключить последствия, достаточно нажать любую другую клавишу. Принцип д ействия клавиатуры показан на рисунке 2.19. При нажатии на клавишу сигнал регистрируется контроллером клавиатуры и инициа­лизирует аппаратное прерывание, процессор прекращает работу и выполняет процедуру анализа скан-кода. Прерыва­ние обрабатывается специальной программой, входящей в состав постоянного запоминающего устройства (ПЗУ). Любая клавиатура имеет 4 группы клавиш:

— клавиши пишущей машинки для ввода прописных и строчных букв, цифр и специальных знаков;

• служебные клавиши, меняющие смысл нажатия остальных и осуществляющие другие действия по управлению вводом с клавиатуры (Alt, Ctrl, Shift, Tab, Backspace, Enter, Caps Lock, Num Lock, Print Screen и др.);

• функциональные клавиши (F1—F12), смысл нажатия которых зависит от программного продукта;

• клавиши двухрежимной малой цифровой клавиатуры, обеспечивающие быстрый и удобный ввод цифровой информации, а также управление курсором и переключение режимов работы клавиатуры.

Манипуляторы

Манипуляторы – это устройства, предназначенные для управления курсором (указателем) на экране монитора.

Манипуляторы делают работу пользователя более удобной, особенно в программах с графическим интерфейсом. К манипуляторам относятся: мышь, джойстик, световое перо, трекбол и т. д.

М ышь представляет собой устройство для указания нужных точек на экране дисплея путем перемещения его по плоской поверхности. Координаты местоположения мыши передаются в компьютер и вызывают соответствующее перемещение курсора (указателя) мыши. В соответствии с принципом действия различают опто-механические и оптические мыши.

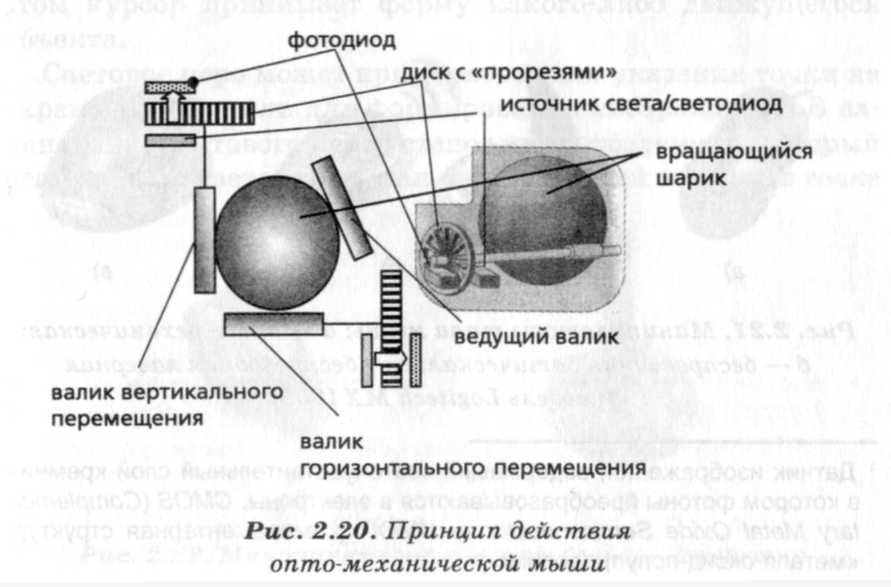

Принцип работы опто-механической мыши (рис. 2.20) состоит в преобразовании перемещения мыши в электрические импульсы, формируемые с помощью оптопары – светодиодов (источников света) и фотодиодов (приемников света). При перемещении мыши вращение шарика через валики передается на диски с «прорезями». Вращение диска приводит к перекрытию светового потока между светодиодом и фотодиодом, что приводит к появлению электрических импульсов. Частота импульсов соответствует скорости перемещения мыши.

В настоящее время достаточно широко используются оптические мыши. Все современные оптические мыши конструктивно содержат миниатюрную видеокамеру, у которой в качестве светочувствительного элемента используется CMOS-сенсор. (Датчик изображения, содержащий светочувствительный слой кремния, в котором фотоны преобразовываются в электроны. CMOS – Complementary Metal Oxide Semiconductor – КМОП – комплементарная структура «металл-оксид-полупроводник») Напротив сенсора для освещения поверхности под мышью располагается источник света, как правило, красный светодиод. При перемещении мыши сенсор обрабатывает изображения поверхности и в виде сигналов посылает их в специализированный процессор DSP (Digital Signal Pro­cessing – цифровой сигнальный процессор), который анализирует изменения в принятых изображениях и соответственно определяет направление перемещения мыши. Однако оптические мыши нельзя использовать на стеклянных и зеркальных поверхностях.

Существуют и беспроводные мыши, в которых с помощью встроенного передатчика информация передается инфракрасными лучами или радиосигналами. Эти сигналы фик­сируются специальным приемником и поступают в компьютер. При использовании инфракрасного диапазона мышь должна находиться в зоне прямой видимости приемника. Если же используется радиодиапазон, то это условие не является обязательным.

П оследним достижением в области создания манипуляторов типа мышь является использование лазерной технологии. При перемещении мыши лазерный луч, отражаясь от поверхности, попадает на сенсор, который обнаруженные изменения поверхности переводит в движение курсора на экране монитора. Использование лазерного луча позволяет мышь сделать более чувствительной по сравнению с обычной оптической мышью, а также использовать ее на любых поверхностях. В то же время лазер невидим и безопасен для человека.

Качество той или иной модели мыши определяется разрешением мыши, которое измеряется в dpi (dot per inch – число точек на дюйм), хотя существует и другая единица cpi (count per inch – число отсчетов на дюйм). Обычно разрешение мыши в зависимости от модели находится в пределах от 300 до 900 dpi. Чем больше разрешение, тем более точно позиционируется курсор мыши. Конструктивно мыши выполнены в форме пластмассовой коробки с кнопками, как правило, с двумя – основной и дополнительной.

Д ругим манипулятором, в котором перемещение курсора осуществляется ручным вращением шара, выступающего над плоской поверхностью, является трекбол (рис. 2.22, а). Принцип действия такой же, как и у опто-механической мыши. Трекбол, по сути, та же мышь, только перевернутая «брюшком» вверх.

Джойстик – это устройство, которое, как правило, при­меняется в игровых приставках и игровых компьютерах (рис. 2.22, б). Он представляет собой рычаг, перемещение которого приводит к перемещению курсора на экране. На рычаге располагается одна или несколько кнопок. При этом курсор принимает форму какого-либо движущегося объекта.

С ветовое перо может применяться для указания точки на экране дисплея или для формирования изображений. В наконечнике светового пера установлен фотоэлемент, который реагирует на световой сигнал, передаваемый экраном в точке прикосновения пера. Так как экран монитора состоит из множества точек (пикселей), то при нажатии кнопки на пере передается сигнал в ПК, по которому вычисляются координаты электронного луча в момент его регистрации. Другая область применения светового пера – его совместное использование с дигитайзером. Дигитайзер (цифрователь) – это устройство, предназначенное для ввода графической информации. При перемещении пера по планшету в памяти компьютера фиксируются его координаты, т. е. в этом случае световое перо выполняет «пишущую» функцию.
