- •Индивидуальное задание
- •5.2 Твердые растворы замещения…………………………...………………….45
- •1 Область применения тугоплавких неметаллических материалов
- •1.1 Характеристика изделий, их применение
- •1 Склад глины ч-2 на шамот Склад глины ч-3 на связку .2 Технологическая схема производства тугоплавких неметаллических материалов
- •2 Морфотропная область существования перовскитовой системы цтс
- •2.1 Система цирконат-титанат свинца
- •0,98[(Pb1_у_zSryBaz)(ZrxTix_1)]o3-0,02BiNi1/3Wl/3o3
- •3.1 Ферриты как фазы переменного состава
- •3.3 Гравиметрический метод
- •4 Способы получения монокристаллов
- •4.1 Моно и поликристаллические твердые тела
- •4.2 Рост кристаллов
- •5 Механизмы взаимодействия между твердыми веществами
- •5.2 Твердые растворы замещения
- •6 Решение задачи по расчету шихты, методом совместного осаждения
3.3 Гравиметрический метод
Гравиметрический метод, обладая достаточной точностью, позволяет установить лишь относительные изменения содержания кислорода при исследовании в ограниченном интервале. Достоверность и точность результатов химического анализа, состоящего в определении содержания Fe 2+, не могут быть высоки из-за возможности изменения степени окисления Fe и Мn при закалке и при последующем анализе образцов. Именно поэтому данные разных авторов по положению изоконцентрат кислорода резко расходятся. Это касается и общих закономерностей их расположения на фазовой диаграмме.
Таблица 4.1 - Химический состав изучавшихся Мn—Zn-ферритов
№ п/п |
Автор |
Формула феррита |
Состав, мол. % |
Соотноше ние MnO/ZnO |
||
|
|
|
Fe2O3 |
MnO |
ZnO |
|
1 |
Бланк |
Mn0,569 Zn0,312 Fe2,119 O4+У |
54,6 |
29,3 |
16,1 |
1,820 |
2 |
Слик |
Mn0,519 Zn0,354 Fe2.l27 О4+Y |
54,9 |
26,8 |
18,3 |
1,464 |
3 |
Третьяков |
Мn0,518 Zn0,41 l Fe2,07l O4+У |
52,7 |
26,4 |
20,9 |
1,263 |
4 |
Морино и Паулюс |
Mn0,588 Zn0,333 Fe2,078 О4+Y Mn0,510 Zn0,412 Fe2,078 O4+У Mn0,596 Zn0,377 Fe2,027 О4+У Mn0,517 Zn0,456 Fe2,027 О4+Y |
53,0 53,0 51,0 51,0 |
30,0 26.0 30,0 26,0 |
17,0 21,0 19,0 23,0 |
1,765 1,238 1,579 1,130 |
5 |
Воглер , |
Mn0,639 Zn0,232 Fe2,129 O4+У
|
55,0
|
33,0
|
12,0
|
2,750
|
6
|
Танака |
Mn0,570 Zn0,372 Fe2,058 О4+У Mn0,548 Zn0,392 Fe2,060 О4+У Mn0,493 Zn0,33l Fe2,l76 О4+У |
52,2 52,3 56,9 |
28,9 27,8 25,8 |
18,9 19,9 17,3 |
1,529 1,397 1,491 |
Кроме того, контроль возможных потерь ZnO авторы работ не осуществляли что также могло сказаться на положении изоконцентрат. По данным Морино и Паулюса Слика, наклоны изоконцентрат, т.е. значения парциальной энтальпии кислорода, постоянны по всему шпинельному полю. В то же время на фазовых диаграммах Бланка (см. рис.3.7) и Третьякова наклон изоконцентрат постепенно увеличивается от высокой низкокислородной границе области гомогенности. Точность определения положения высококислородной границы шпинельного поля, по-видимому, не велика, так как, рентгенофазный и микроскопический анализы не позволяют обнаружить выделений других фаз, пока их содерсжания не превосходит нескольких процентов. Затруднения могут быть связаны так же с возможностью сохранения метаста-бильного состояния однофазной шпинели. Проблематичным представляется метод определения высококислородной границы, использованный Сликом, поскольку в случае более медленного охлаждения или окисления образцов из-за существования ферритов в метастабильном состоянии могут не наблюдаться отчетливо выраженные перегибы, как показано автором.
Точность методики Воглера оказалась очень низкой, так как хорошо известно, что различия в составе ферритов приводят к существенным изменениям положения высококислородной границы, что не наблюдалось автором. Достоверные сведения о положении низкокислородной границы шпинельного поля в литературе не обнаружены. Отсутствует информация о возможности нестехиометрического дефицита кислорода Mn-Zn-ферритов, хотя она представляется вероятной по данным ряда работ . Это связано с тем, что содержание кислорода исследовавшихся ферритов не было точно установлено.

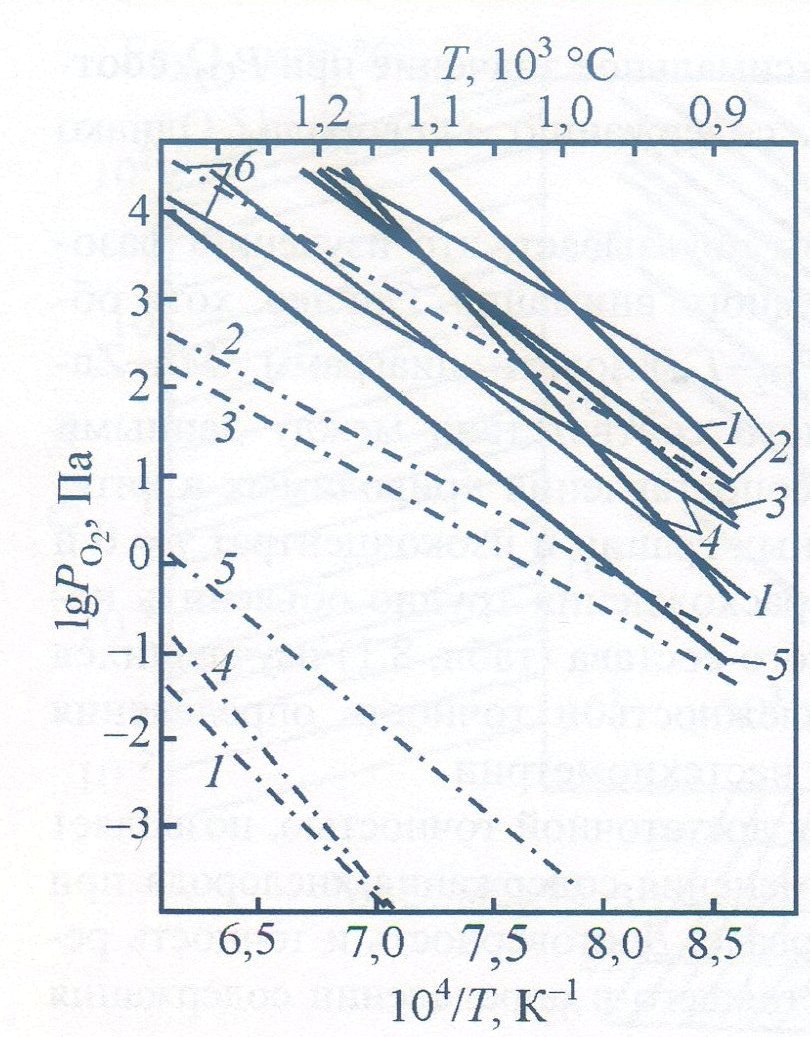

Рисунок 4.7 – Высококислородные границы шпинельного поля
Таким образом, из анализа литературных источников следует, что равновесные условия образования марганец-цинковых ферритов изучены подробно, однако существует ряд нерешенных вопросов термодинамики, важных для технологии получения материалов с заданными и воспроизводимыми составом и свойствами.
