Вопросы для самоконтроля
В чем состоит суть метода сил?
Как определить степень статической неопределимости системы?
Что представляет собой система канонических уравнений метода сил?
Как выбирается основная система метода сил, какие требования к ней предъявляются?
Какой физический смысл заключается в главных и побочных коэффициентах СКУ?
Как вычисляются грузовые коэффициенты СКУ?
Система проверок правильности вычислений коэффициентов СКУ?
Как можно определить усилия в заданной системе после определения лишних неизвестных?
Как проверить правильность расчета статически неопределимой системы методом сил?
Литература
1. Киселев В.А. Строительная механика / В.А. Киселев – М.: Стройиздат, 1986. – 520 с.
2. Дарков А.В. Строительная механика / А.В. Дарков,
Н.Н. Шапошников. – М.:Высшая школа, 1986. –607 с.
3. Снитко Н.К. Строительная механика / Н.К. Снитко. – М.: Стройиздат, 1980. – 431 с.
4. Строительная механика / Ю.И. Бутенко, Н.А. Засядько, С.Н. Кан и др. – К.: Выща школа, 1989. – 479 с.
5. Селюков В.Н. Расчетно-проектировочные работы по строительной механике / В.Н. Селюков. – Минск: Вышэйшая школа, 1989. – 205 с.
Приложение
ДАННЫЕ ДЛЯ ВЫПОЛНЕНИЯ РАБОТЫ
№ строки |
М |
м |
м |
м |
кН |
кН |
кН/м |
кНм |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
2 3 3 3 3 2 2 2 2 2 3 3 4 4 4 4 4 4 5 5 5 5 5 5 |
3 2 4 4 2 3 4 5 4 5 5 5 2 2 5 5 3 3 2 2 4 4 3 3 |
4 4 2 5 5 5 3 4 5 3 2 4 3 5 2 3 2 5 3 4 2 3 2 4 |
5 5 5 2 4 4 5 3 3 4 4 2 5 3 3 2 5 2 4 3 3 2 4 2 |
1 2 4 6 8 10 12 10 8 6 4 2 1 1 2 4 6 8 10 12 10 8 6 4 |
1 3 5 7 9 11 13 15 13 11 9 5 7 1 3 9 7 1 3 5 7 9 1 3 |
0,3 0,5 0,7 0,9 1,1 0,9 0,7 0,5 0,3 0,3 0,5 0,7 0,9 1,1 1,3 1,5 1,3 1,1 0,5 0,9 0,7 0,3 0,3 1,1 |
10 11 12 13 14 15 16 17 18 19 20 21 22 13 14 15 16 17 18 19 20 10 11 12 |

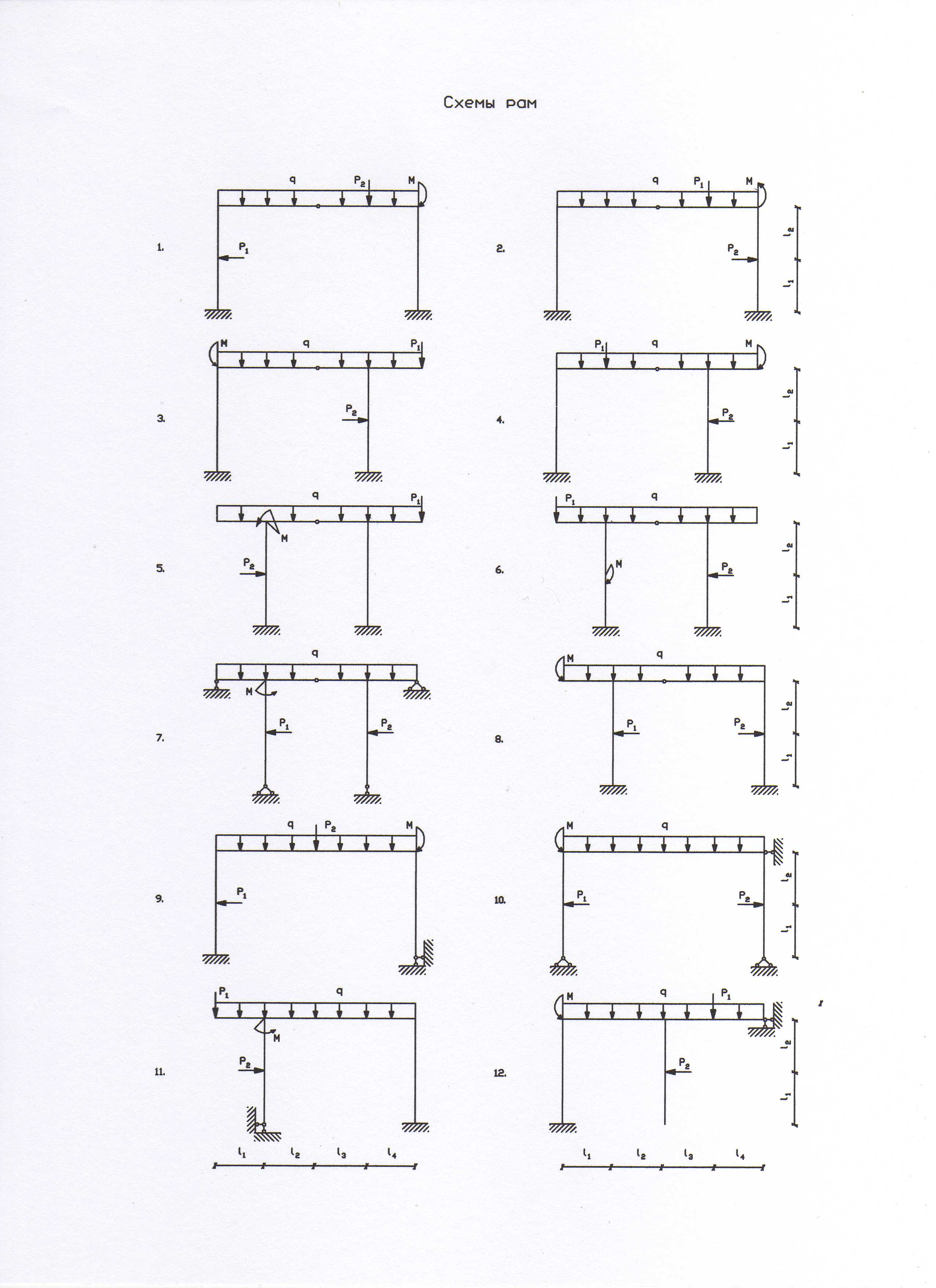

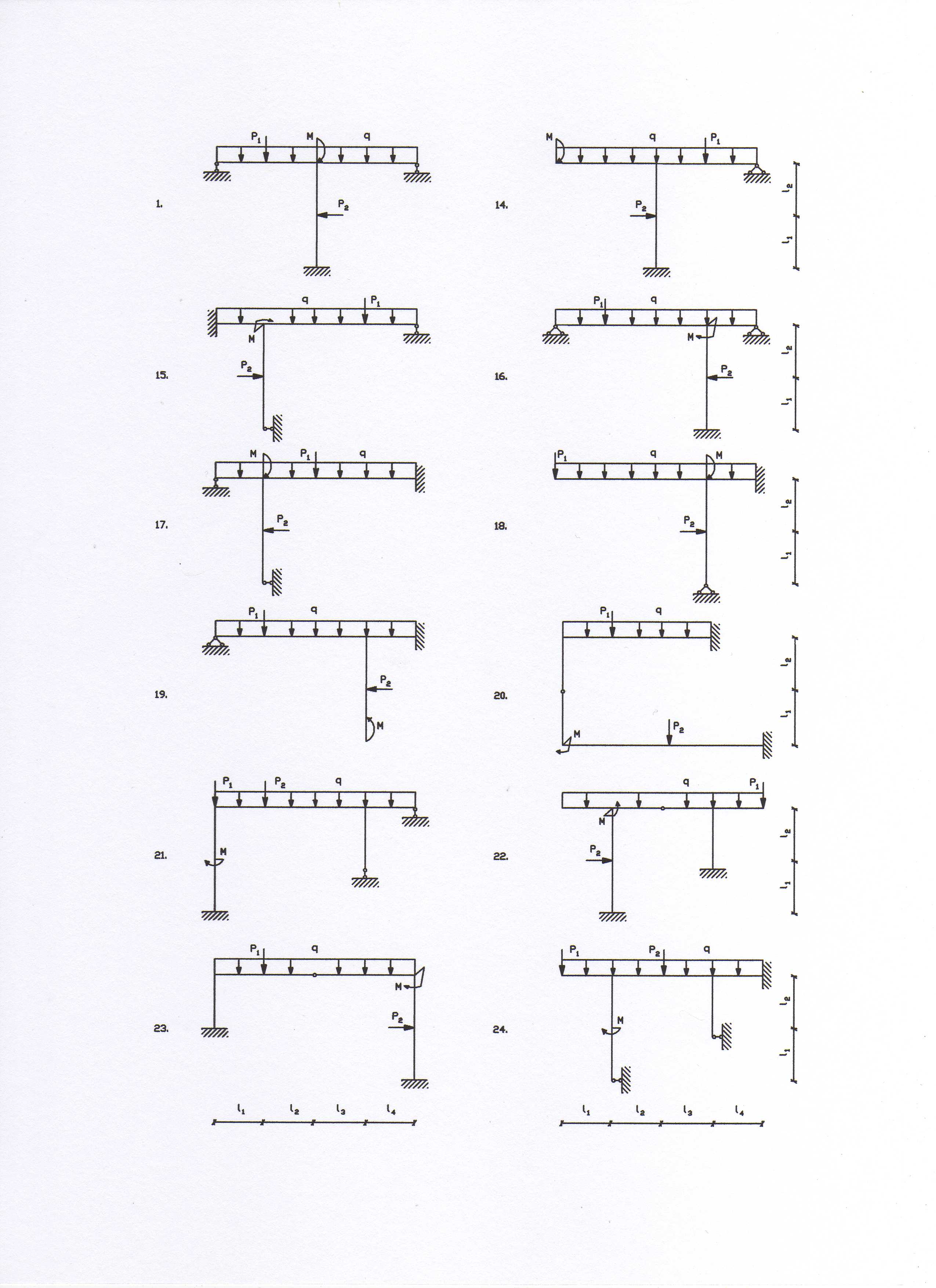

Схемы рам
ПРИМЕНЕНИЕ МЕТОДА СИЛ К РАСЧЕТУ
СТАТИЧЕСКИ НЕОПРЕДЕЛИМЫХ РАМ
Методические указания
к выполнению расчетно-графической работы
Составили: ПЕТРУНИНА Елена Анатольевна
КРИВОШЕИН Игорь Васильевич
Рецензент П.К. Семенов
Редактор Н.Н. Крылова
Подписано в печать Формат 60x84 1/16
Бум.офсет. Усл.печ.л Уч.-изд.л. Тираж 100 экз. Заказ Бесплатно
