11. Построение расчетной эпюры изгибающих моментов
Окончательную
эпюру моментов
от заданной внешней нагрузки можно
построить по формуле (6). При этом все
ординаты единичных эпюр умножаются на
соответствующие значения
и складываются с ординатами эпюры от
внешней нагрузки. Если значения
получились отрицательными, то
соответствующая уточненная эпюра
поменяет знак. Для рамы дважды статически
неопределимой расчетную эпюру моментов
строят по формуле:
.
(14)
Для полученной
эпюры делают узловую проверку. Для этого
вырезают узлы рамы, прикладывают к ним
заданные моменты, изгибающие моменты
с эпюры
и составляют уравнения равновесия
относительно узла
.
12. Деформационная проверка эпюры
Прежде чем произвести деформационную проверку расчетной эпюры моментов выбирается другой вариант основной системы, отличный от принятого для расчета. Для него строится новая суммарная единичная эпюра моментов . Вычисленные по формуле (7) обобщенные перемещения по направлению отброшенных связей должны быть примерно равны нулю:
.
Если это условие не выполняется (погрешность вычислений должна быть не более 2%), то дальнейшее решение не имеет смысла. Нужно еще раз проверить выполнение п. 12 и п. 11.
13. Построение расчетной эпюры поперечных сил
Эпюра строится по расчетной эпюре моментов по участкам.
Если на участке не действует распределенная нагрузка (эпюра прямолинейна), то поперечная сила постоянна и ее численное значение определяется по формуле:
,
(15)
где
–
разница моментов на краях к-го участка
Мрас ;
–
длина участка.
Правило знаков: если ось стержня нужно повернуть по часовой стрелке до совмещения с касательной к эпюре , то Q>0 и наоборот (рис. 7).
Если на участке действует распределенная нагрузка (эпюра криволинейна), то эпюра на этом участке строится по следующему
алгоритму:
Рассматриваемый участок представляют как простую балку.
Считают реакции в опорах этой балки от распределенной нагрузки.
В крайнее левое и правое сечения прикладывают моменты, взятые с соответствующего участка эпюры Мрас, и определяют реакции в опорах балки от общего внешнего момента. Знаки для получаются автоматически.
Складывают полученные реакции и строят по ним эпюру на этом участке.

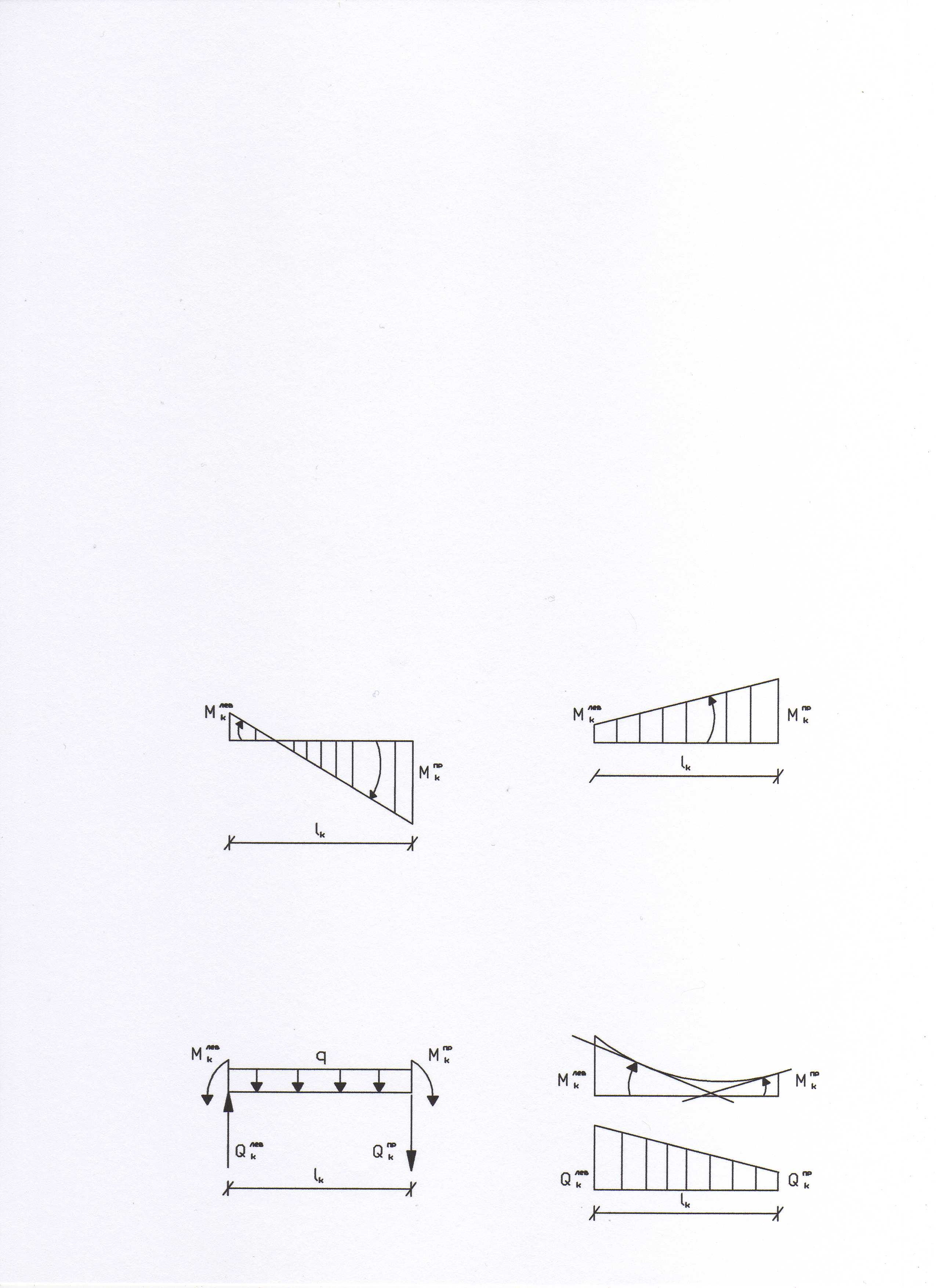

Иллюстрация рассмотренного алгоритма показана на рис. 8.
;
;
;
