Р ис.29. Производство триацетата целлюлозы периодическим гетерогенным способом
1 - реактор-ацетилятор; 2 - холодильник-конденсатор; 3 - флорентийский сосуд; 4 - ленточная сушилка
Р ис.31. Производство коллоксилина периодическим гомогенным способом
1 – бункер; 2 - реактор-нитратор; 3 – мерник; 4,11 – центрифуга; 5 – смеситель; 6 – мутильник; 7 - чан для промывки; 8 – голландер; 9 – лавер; 10- смеситель партий
Рис.32. Производство этилцеллюлозы периодическим способом
1
- трепальная машина; 2 – смеситель; 3 -
реактор-автоклав; 4 – осадитель;
5 - холодильник-конденсатор; 6
- нутч-фильтр; 7 – центрифуга; 8 – бункер;
9 – сушилка; 10 - весовой
мерник
Р ис.33. Производство целлулоида
1 – смеситель; 2 - гидравлический фильтр-пресс; 3 – вальцы; 4 гидравлический блок-пресс; 5 - охлаждающий бассейн; 6 - строгальная машина; 7 - провялочная камера; 8 - сушильная камера; 9 - гидравлический пресс; 10 – экструдер
Р ис.34. Производство ацетилцеллюлозного этрола
1 - бункер-дозатор; 2,6 – циклон; 3,15 – вибросито; 4,8 – бункер; 5 - молотковая дробилка; 7 - рукавный фильтр; 9 - автоматические весы; 10,11 - двухкорпусной смеситель; 12 - сборник-смеситель; 13 – экструдер; 14 - дробилка-гранулятор
Рис. 35. Непрерывное производство АБС-пластика эмульсионным способом
1
- реактор-автоклав; 2 - сборник-хранилище
латекса; 3 - смеситель;
4 - комбинированный реактор; 5 -
отгонный аппарат; 6 - аппарат для коагуляции
латекса; 7 - сборник суспензии; 8 - барабанный
вакуум-фильтр; 9 - ленточная сушилка; 10
– бункер
Рис.36. Производство АБС-пластика непрерывным блочным способом до неполной конверсии мономера
1 – подогреватель; 2,3,4 – первый, второй и третий корпус комбинированного реактора; 5 – насос; 6 – вакуумная камера; 7 - экструдер; 8 - охлаждающая ванна; 9 – дробилка; 10 – обратный холодильник

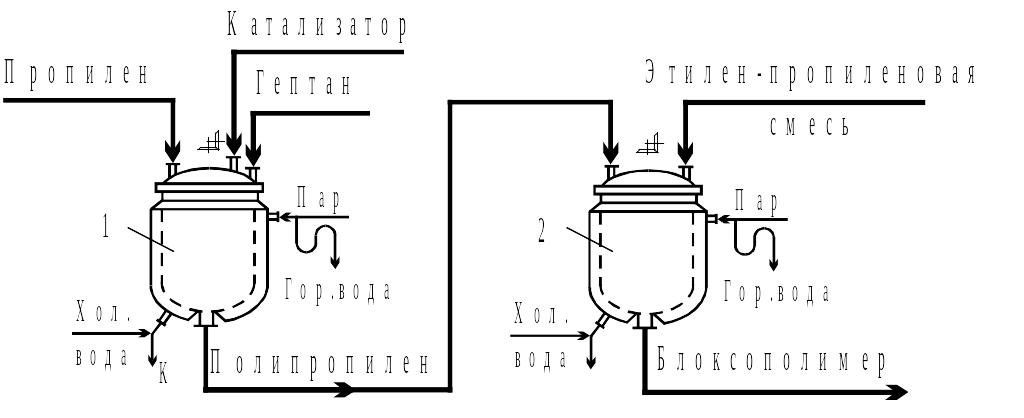

Рис.37. Непрерывное производство ударопрочного полипропилена
1- реактор гомополимеризации, 2- реактор блок-сополимеризации
Рис.39. Производство макропористого катионита КБ-4
1
- сборник-смеситель; 2- реактор-полимеризатор;
3 - холодильник-конденсатор;
4 – приемник; 5 - роторное сито; 6 – бункер;
7 - реактор-омылитель; 8 - промывная колонна
Рис.40. Производство сильноосновного анионита АВ-17
1
- реактор хлорметилирования, 2 -
холодильник-конденсатор, 3,5 – фильтр-пресс
(друкфильтр), 4 - реактор аминирования,
6 – промывная колонна, 7
- нутчфильтр, 8- бункер
Р ис. 41. Схема опреснения (обессоливания) воды методом электролиза
А - анионитовая мембрана, К - катионитовая мембрана
Литература
Технология пластических масс. Под ред. В.В.Коршака. - М. :Химия, 1985. - 560 с.
Николаев А.Ф. Технология пластических масс. - Л.: Химия, 1977.- 366 с.
Николаев А.Ф. Синтетические полимеры и пластические массы на их основе. - М.;Л.: Химия, 1966. - 768 с.
Миндлин С.С. Технология производства полимеров и пластических масс на их основе. - М.;Л.: Химия, 1973. - 350 с.
Брацыхин Е.А. Технология пластических масс. М.;Л.: Химия, 1974. - 350 с.
Никифоров В.А. Общая химическая технология полимеров: Учебное пособие. Часть I. Тверь: ТвеПИ, 1992. - 112 с.
Никифоров В.А. Общая химическая технология полимеров: Учебное пособие. Часть II. Тверь: ТвеПИ, 1992. - 160 с.
Никифоров В.А. Технология пластических масс: Учебно-методическая разработка. Тверь: ТвеПИ, 1993. - 78 с.
Справочник по пластмассам / Под ред. В.М. Катаева, В.А. Попова, Б.И. Сажина. Т.1,2. М.: Химия, 1975.
Энциклопедия полимеров. М.:Советская энциклопедия. Т.1; 1972; Т.2, 1974; Т.3, 1977.
Химический энциклопедический словарь / Под ред. И.Л. Кнунянца. М.: Советская энциклопедия, 1983. - 792 с.
12.Калинчев Э.Л., Саковцева М.Б. Свойства и переработка термопластов: Справочное пособие. Л.: Химия, 1983. - 288 с.
