Принцип совмещения деталей втачного рукава с деталями переда и спинки при проектировании цельновыкроенных рукавов способом совмещения.
При совмещении передней части рукава с деталью переда необходимо использовать прямоугольный треугольник. Одну сторону прямоугольного треугольника совместить с контрольными знаками монтажа частей рукава, однако при этом рукав и треугольник следует сместить так, чтобы получить укорачивание оката, а между боковой линией переда и вершиной нижнего среза рукава остался промежуток 3-5 см. Части рукава совмещаются с деталями переда и спинки с уменьшением до 2 см высоты оката рукава. Для определения положения локтевой части рукава при совмещении ее со спинкой следует измерить на чертеже переда отрезок от точки пересечения боковой линии с горизонталью базисной линии талии до нижней точки на линии нижнего среза рукава.
На спинке начертить дугу с центром окружности, расположенным в точке пересечения горизонтали базисной линии талии с боковой линией спинки. Рукав, как правило, с той же величиной укорачивания оката, что и на полочке, совместить с деталью спинки так, чтобы продленная линия прямого участка верхнего среза рукава прошла через конечную точку на линии плеча спинки, и одновременно рукав нижней точкой на нижнем срезе должен касаться дуги.
Какие рукава можно построить на основе цельновыкроенного рукава?
Цельнокроеный рукав – это единственный вид рукава,позволяющий проектировать на его основе любые модельные линии, отделяющие рукав от переда и спинки, для получения конструкции с другим покроем рукавова.
Втачные рукава – преимущество в том, что высоту оката рукава, ширину рукава в области проймы можно определить и отрегулировать сразу при построении модельной линии проймы/оката.
Рукава покроя реглан, а также рукава с различной формой оката - преимущества в том, что благодаря наложению частей деталей в нижней части оката рукав получает дополнительную свободу для движения руками.
Как построить цельновыкроенный рукав без нижнего шва?

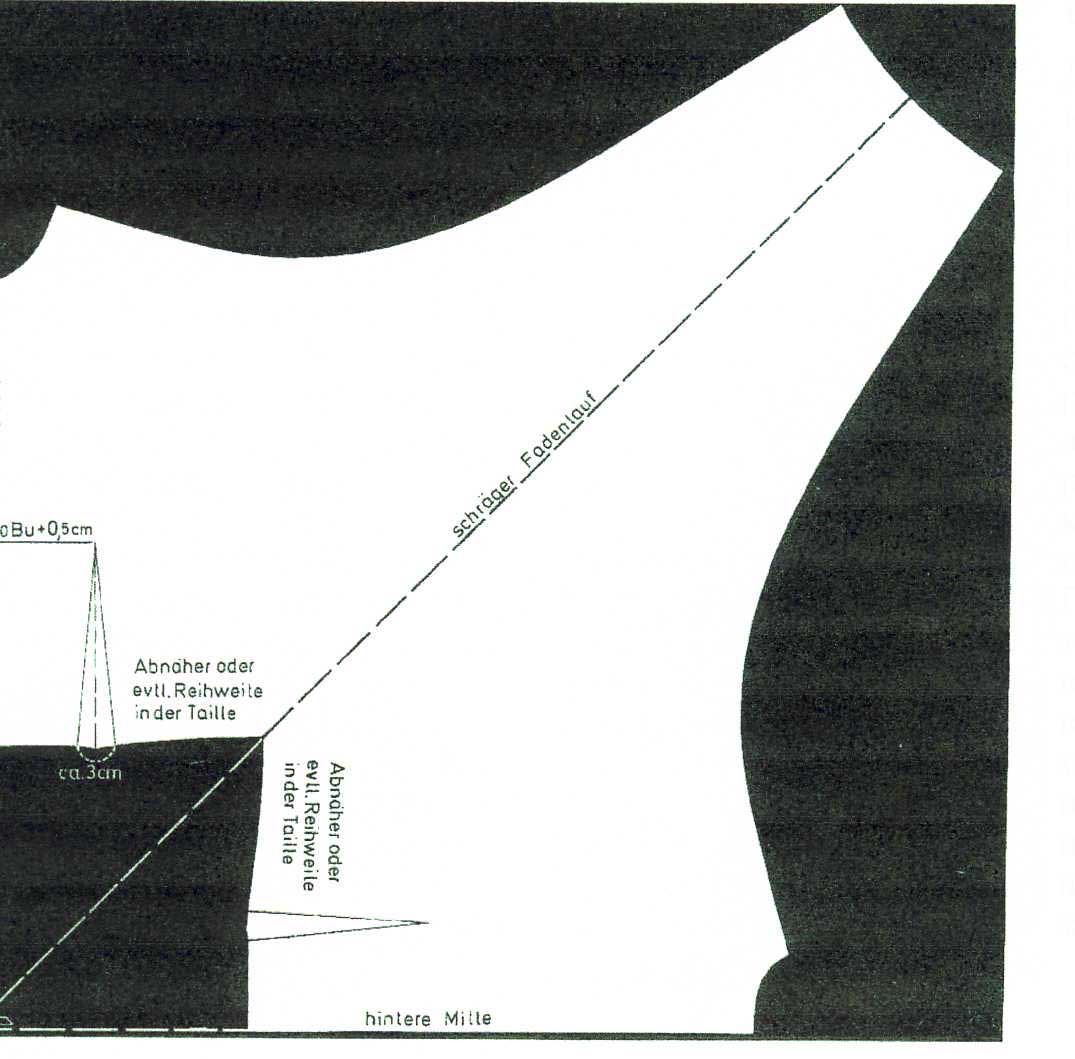

Цельновыкроенный рукав “летучая мышь”
Построение такого рукава осуществляется на основе спинки. Раствор вытачки на выпуклость лопаток остаётся у проймы (или переводится к ней). Для определения глубины горловины переда надо продлить среднюю линию спинки/переда вверх, начертить перпендикуляр к ней через точку вершины горловины спинки. От точки пересечения этого перпендикуляра со средней линией спинки/переда отложить вниз величину ,равную Шш.з плюс 0-0,5.
Затем чертится вспомогательный перпендикуляр к средней линии спинки/переда через точку на естественной (подтянутой) линии талии у боковой лини спинки. К вспомогательному перпендикуляру приложить прямоугольный треугольник вершиной к этой точке и начертить линию сгиба под углом 45 градусов.
Для построения линии верхнего среза рукава следует повысить линию плеча на 1-2см. Начертить линию верхнего среза от вершины горловины через полученную плечевую точку, далее линия верхнего среза рукава чертится плавной вогнутой линией. Длина линии верхнего среза от вершины горловины равна соответствующему размерному признаку рукава, который измеряется от точки основания шеи минус 2-3 см (т.к. рукав выкраивается в косом направлении, он немного вытянется). Линия верхнего среза рукава чертится под таким углом, чтобы её конечная точка располагалась на расстоянии примерно 9-10 см (половина ширины рукава внизу) от линии нижнего сгиба рукава.
Для построения линии низа рукава от крайней точки на линии верхнего среза отложить вниз 1 см и провести к линии нижнего сгиба рукава перпендикуляр через эту точку. Оформить плавную линию рукава.
