1 Архитектурно-конструктивная часть

1.1 Инженерно-геологические исследования

Полевые обследования грунтов и учёт гидрогеологических условий являются обязательным элементом проектно изыскательных работ, связанных со строительством любых инженерных сооружений.

Бурение является одним из главнейших видов разведочных работ, применяется в основном для исследования горизонтальных или пологопадающих пластов. С помощью бурения выясняют состав, свойства, состояние грунтов, условия их залегания. Вся эта работа основывается на исследовании образцов пород, которые непрерывно извлекаются из скважины по мере её углубления в процессе бурения. В зависимости от способа бурения и состава пород образцы могут быть ненарушенной или нарушенной структуры.

К преимуществам бурения относятся: скорость выполнения скважин, возможность достижения больших глубин, высокая механизация производства работ, мобильность буровых установок.

Бурение имеет свои недостатки: малый диаметр скважин не позволяет производить осмотр стенок, размер образцов ограничивается диаметром скважины, по одной скважине нельзя определить элементы залегания слоёв. Диаметр скважин используемых в практике инженерно-геологических исследований обычно находиться в пределах 100-150 мм. Глубина скважины определяется задачами строительства и может составлять десятки метров. По мере проходки буровой скважины оформляется её документация в виде геолого-литологической колонки, на которой видно, как залегают слои, их толщина, литологический тип, глубина залегания уровня грунтовых вод, места отбора образцов. После завершения бурения скважина засыпается.

Пробы отбирают послойно, на всю глубину выработки, но не реже чем через каждые 0,5-1 м. наиболее детально опробуется слой, который будет несущим основанием сооружений.

0.

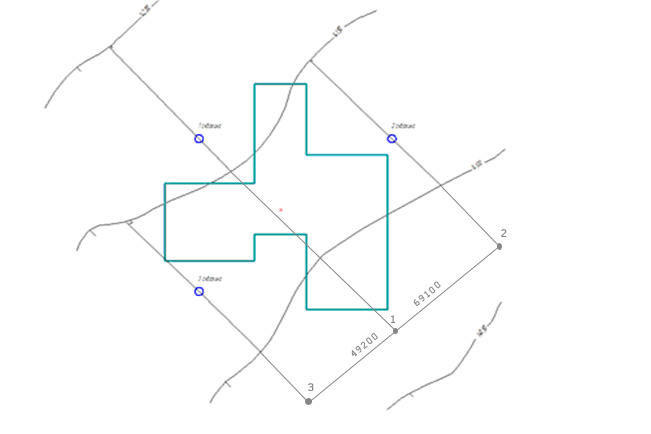

Определяем фактическую отметку скважины I

H_I=142-62x0,5/84=141,64 м

Фактическая отметка скважины II

H_II=141,5-54x0,5/87=141,14 м

Фактическая отметка скважины III

H_III=141,5-48x0,5/89=141,23 м

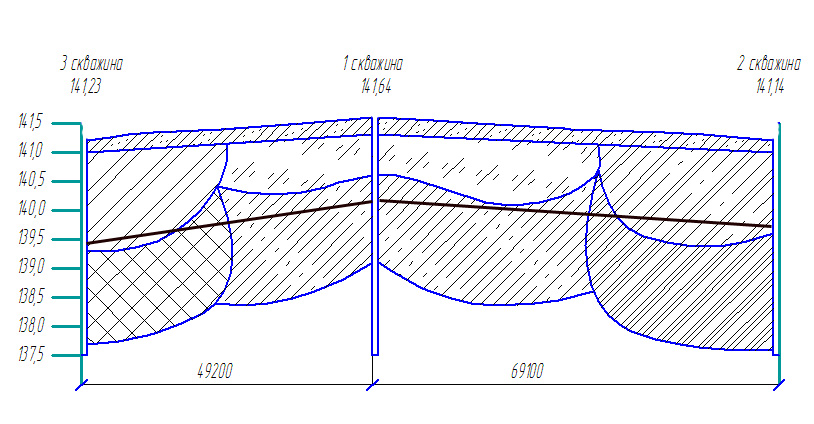

Таблица 1.1 Описание пород буровых скважин.

Абсолютная отметка слоя, м	Глубина слоя, м	Мощность Слоя, м	Описание пород	Условн. обзна- чения
1 скв (141,64)
141,34 140,54 139,14	0,3 2,1 3,5	0,3 0,8 1,4	Почвенно-растительная Песок гравелистый Глина твердая
2 скв (141,14)
140,94 139,64 137,64	0,2 1,5 3,5	0,2 1,3 2	Почвенно-растительная Глина с примесью песка Глина полутвердая
3 скв (141,23)
140,98 139,33 137,73	0,25 1,9 3,5	0,25 1,65 1,6	Почвенно-растительная Песок мелкий Суглинок

Самый «сложный» грунт в основании подошвы фундамента – суглинок.
