Лабораторная работа № 4
ИССЛЕДОВАНИЕ МАГНИТНОГО ПОЛЯ СОЛЕНОИДА
Цель работы: исследование распределения напряженности маг нитного поля вдоль оси соленоида.
Методические указания
Закон Био–Савара–Лапласа позволяет получить выражение для определения напряженности магнитного поля H, создаваемого то ком соленоида на его оси
H = 1 nI(cosα |
2 |
−cosα ), |
(1) |
2 |
1 |
||
|
|
|
где H – напряженность магнитного поля; n – число витков на один метр длины обмотки; I – сила тока соленоида; α1 и α2 – углы, под которыми из точки на оси соленоида «видны» радиусы витков соле ноида у его ближнего и дальнего концов (рис. 1, а). Если точка на оси соленоида, в которой вычисляется напряженность магнитного поля, расположена внутри соленоида (рис. 1, б), то один из углов тупой и формула (1) может быть преобразована к следующему виду:
H = 1 nI(cosα2 +cosα3 ), |
(2) |
2 |
|
где α3 =π–α1. В центре соленоида, длина которого значительно боль ше его радиуса ( рис. 1, а и б), напряженность магнитного поля при ближенно
H = nI. |
vk.com/club152685050 |
(3) |
Соответственно, на концах соленоида |
|
|
H = 1 nI. |
vk.com/id446425943 |
|
|
(4) |
|
2 |
|
|
При многослойной обмотке соленоида магнитное поле на его оси является результатом наложения полей, создаваемых отдельными
а) |
|
б) |
α1 |
|
α1 |
α2 |
α3 |
α2 |
|
|
|
|||
|
0 |
|
0 |
|
Рис. 1. Определение магнитного поля соленоида
23
слоями. Поля, создаваемые каждым слоем обмотки соленоида, рас считываются по формулам (1) и (2).
Таким образом, магнитное поле на оси многослoйного соленоида качественно не отличается от магнитного поля однослойного соле ноида. Количественное различие учитывается при определении чис ла витков на единицу длины соленоида в формулах (1) и (2).

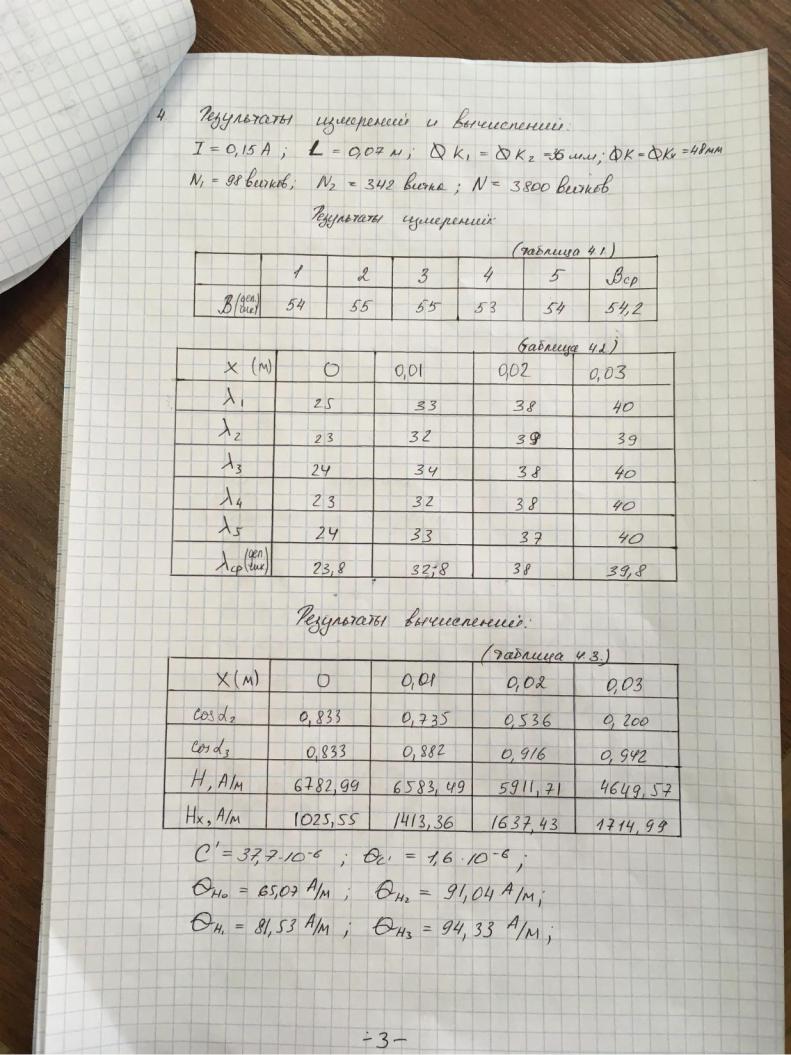

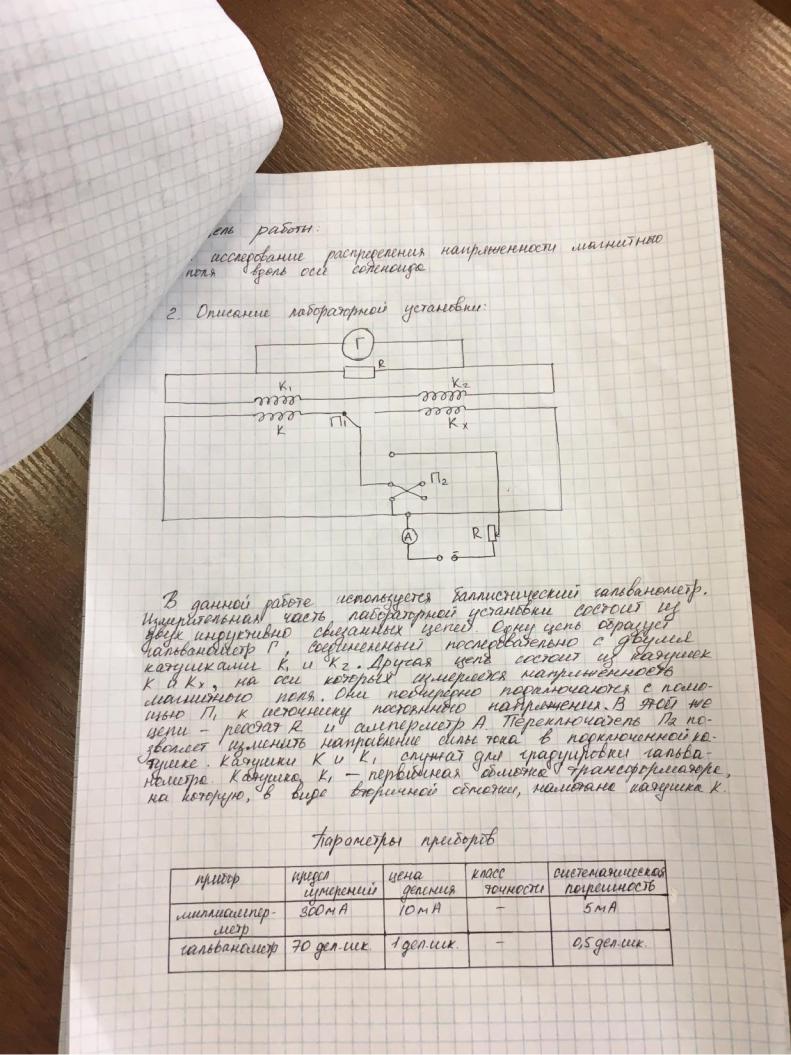

Описание лабораторной установки
Определение напряженности магнитного поля можно производить различными способами. В данной лабораторной работе для этого ис пользуется баллистический гальванометр, устройство и принцип дей ствия которого описаны в лабораторной работе № 1. Измерительная часть лабораторной установки состоит из двух индуктивно связан ных цепей (рис. 2). Одну цепь образует гальванометр Г, соединенный последовательно с двумя катушками K1 и K2. Другая цепь состоит из катушек K и Kх.
Измерительная часть лабораторной установки состоит из двух индуктивно связанных цепей (рис. 2). Одну цепь образует гальвано метр Г, соединенный последовательно с двумя катушками K1 и K2. Другая цепь состоит из катушек K и Kх, на оси которых измеряется напряженность магнитного поля. Они поочередно подключаются с помощью переключателя П1 к источнику постоянного напряжения. В этой же цепи имеются реостат R и амперметр A для регулировки и измерения силы тока в катушках K и Kх. Переключатель П2 позво ляет изменять направление силы тока в подключенной катушке.
|
Г |
|
|
Rш |
|
К1 |
|
К2 |
|
. . |
|
К |
П1 . |
Кx |
|
|
П2 |
|
А |
R |
|
|
+ – |
vk.com/club152685050
vk.com/id446425943
Рис. 2. Электрическая схема лабораторной установки
