Ответ 31. Термодинамические основы работы компрессоров.

Получение сжатых газов и их перемещение по трубопроводам к месту потребления осуществляется с помощью компрессора.

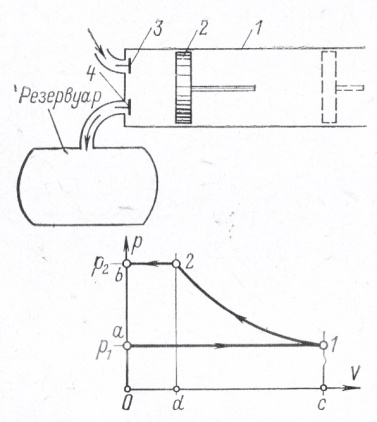

1 – цилиндр 2 – поршень 3 – всасывающий клапан 4 – нагнетательный клапан

Компрессор в котором поршень передвигается без трения – назыв идеальным.

а -1 – линия всасывания ( клапан 3 открыв.) Р1

1 – 2 – линия сжатия воздуха до значения Р2

2 – b – открыв клапан 4 и воздух при давлении выталкивается из цилиндра в резервуар – линия нагнетания.

В зависимости от степени охлаждения компрессора проц сжатия может быть

Изотермич – 1 -2', Адиабатный – 1 – 2'', Политропный 1 – 2

При интенсивном охлаждении показатель политропы уменш. (n↓)

– раб всасыв = = - раб нагнетания =

При изотерм сжатии

При Т=const

При (

При адиабатном сжатии работа расходуется на увеличение внутр энергии

– вредное пространство - обьемный коэфиц компрессора ε = 0

Одноступенчатые компрессоры применяются для получения сжатого возд давлением не выше 1 MПа

.

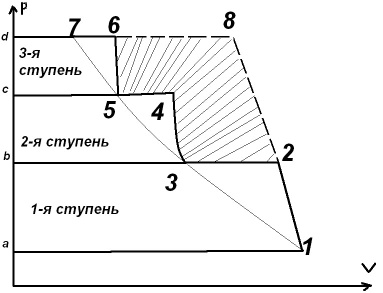

a – 1, b – 3, c – 5 – линии всасывания

2 –b – линия нагнетания из 1 ступени в 1 холодильник

4 – с, 6 – d – линия нагнетания

x – степень повышения давления( в каждой ступени одинакова)

Ответ 32. Основные понятия и определения водяного пара

Водяной пар применяется в качестве рабочего тела в паровых турбинах

Водяной пар – это всякий реальный газ, который в условиях его применения способен переходить в жидкость

Парообразование – это процесс перехода жидкости в пар. При испарении парообразование происходит со свободной поверхности жидкости.

Кипение – процесс парообразования сопровождающийся возникновением пузырьков пара по всему объему жидкости. Происходит при постоянной темпер и давлении. Темп. насыщения -

Параметры кипящей жидкости обозначаются со штрихом V ' I' S'.

Насыщенный пар – пар находящийся в динамическом равновесии со своей жидкостью.

Сухой насыщенный пар – получен в момент исчезновения последних капель жидкости при температуре кипения . Параметры с двумя штрихами V'' I'' S''.

Влажный насыщенный пар – смесь пара и жидкости. Состояние определяется: или давлением и степенью сухости (х) или темпер кипения и степенью сухости (х)

Степень сухости (х) – это массовая доля сухого пара содержащегося во влажном паре: – масса сухого пара и жидкости находящихся в 1 кг смеси; – масса 1 кг влажного пара.

Для сухого пара Х+1; Для кипящей жидкости

Степень влажности – массовая доля жидкости содержащейся во влажном паре (1-х)

Параметры влажного пара (кроме давлен и темп) обозначаются с индексом Х:

Перегретый пар – пар который при одинаковом давлении с насыщенным имеет более высокую температуру, чем температура кипения

Конденсация – процесс перехода насыщенного пара в жидкость.
