Вопрос 23. Термодинамич процессы газов в тs диаграмме!
Изохорный. При V=const из формулы (зависимости изменения энтропии от параметров Тv)
Получиv: → площадь под кривой изображает подводимую теплоту(равна изменению внутрен энергии)
Изобарный. При Р=const уравнение изменение энтропии будет больше в изобарном проце т.к
Изотермический. При Т=const горизонтальная линия 1 – 2 Расширение. 1 - Сжатие;
Адиабатный. dq=0 поэтому
D q=Tds ds=0

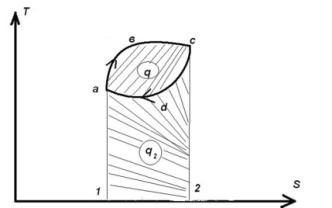

Ответ 24. Круговые процессы в T,S диаграмме.
В прямых процессах изменение состояния рабочего тела происходит по часовой стрелке, в обратных – против.
На участке аbc от горячего источника к рабочему телу подводится кол-во теплоты
На участке cda от рабочего тела в холодильник отводится
Обратимый прямой цикл Карно: АВ – изотермический проц расширения, подвод теплоты:
CD - Изотермический прос сжатия, отданная теплота:
BC DA – адиабатные процы расширения и сжатия.
Ответ 25. Физический смысл Энтропии.
Уменшение энтропии горячего источника равно увеличению энтропии холодильника, а энтропия рабочего тела не меняется. Энтропия изолированной системе остается постоянной!
1-2 адиабат проц расширения , т.к. без подвода теплоты ds=0,
1-3 необратимый адиабатн проц, он сопроваждается увеличением энтропии системы и потерей работы
Чем больше будет необратимость процесса, тем больше будет увеличиваться энтропия системы и одновременно уменьшаеться ее работоспособность.
Энтропия является мерой необратимости, мерой снижения работоспособности изолированной системы тел и в этом ее физический смысл!
Ответ 26.Циклы поршневых двигателей внутреннего сгорания
Тепловые поршневые машины, использующие в качестве рабочих тел продукты сгорания жидких и газообразных топлив, сжигаемых внутри цилиндра, называются двигателями внутреннего сгорания (ДВС).
В зависимости от способа подвода теплоты к рабочему телу циклы двигателей внутреннего, сгорания (ДВС) сводятся к трем основным:
1)цикл с подводом теплоты при постоянном объеме;
2)цикл с подводом теплоты при постоянном давлении;
3)цикл со смешанным подводом теплоты, в котором теплота сначала подводится при постоянном объеме, а затем — при постоянном давлении.
Использование двигателей внутреннего сгорания в энергетике ограничено, что связано в первую очередь с их малой единичной мощностью в сравнении с мощностью современных турбогенераторов.

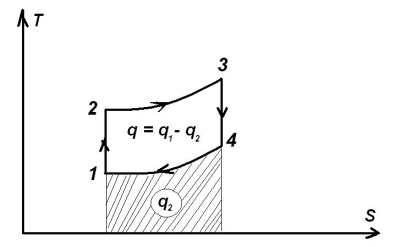

Ответ 27. Цикл с подводом теплоты при постоянном объеме.
По данному циклу работают карбюраторные ДВС, использующие легкое топливо с низкой температурой воспламенения; в цилиндре двигателя происходит сжатие смеси парообразного топлива и воздуха. Зажигание горючей смеси осуществляется от электрической искры.
При движении поршня справа налево происходит адиабатное сжатие газа 1—2 и его объем уменьшается от до v2 ( ) – степень сжатия.
В изохорном процессе 2—3 к газу подводится теплота q1=
При обратном движении поршня направо газ расширяется по адиабате 3-4
4-1 изохорный с отводом теплоты ,
КПД увеличивается при увеличении степени сжатия ( ).
