55. Асинхронный тахогенератор
Тахогенератор – электрическая машина, преобразующая частоту вращения в электрический сигнал. Зависимость напряжения на выходе тахогенератора от частоты вращения называется выходной характеристикой. В идеальном случае эта зависимость прямая. Тахогенераторы используются для измерения частоты вращения, выработки ускоряющих и замедляющих сигналов, для операции дифференцирования.
Тахогенератор устроен так же, как однофазный асинхронный двигатель с полым немагнитным ротором. В пазах статора уложены две сдвинутые в пространстве на 90° обмотки: возбуждения ОВ (1) и выходная генераторная ОГ (2). Схема включения тахогенератора изображена на рисунке 53.
Рис. 53. Асинхронный тахогенератор:
1 – обмотка возбуждения;
2 – генераторная обмотка;
3 – сердечник статора;
4 – полый немагнитный ротор;
5 – внутренний сердечник статора
Ток обмотки возбуждения, включенной в сеть переменного тока с напряжением Uв, создает неподвижный в пространстве пульсирующий с частотой сети магнитный поток Фв. Этот поток пронизывает тело полого немагнитного ротора и генераторную обмотку. При неподвижном полом роторе ЭДС в генераторной обмотке не возникает в силу того, что магнитный поток расположен перпендикулярно этой обмотке. Ток, возникающий в полом роторе, создает магнитный поток, направленный против потока возбуждения, уменьшает его значение, но не изменяет его положения. Это происходит потому, что из(за большого немагнитного зазора (двух воздушных промежутков и стенки немагнитного ротора) индуктивное сопротивление полого ротора невелико, поэтому ток в полом роторе совпадает по фазе с ЭДС.
Когда полый ротор вращается, в результате пересечения им магнитного потока возбуждения Фв в нем возникает ЭДС вращения, направление ее для какого‑то момента времени указано на рисунке 53 точками и крестиками. ЭДС вращения вызывает ток в полом роторе, а последний создает магнитный поток ФT, пр,который, как это указано на рисунке 54, совпадает с осью генераторной обмотки. В результате в генераторной обмотке от этого потока возникают ЭДС, пропорциональная окружной скорости, т. е. частоте вращения (e = Blv), ток, пропорциональный ЭДС, и магнитный поток, пропорциональный току (магнитная система не насыщена). Таким образом, ЭДС, возникающая в генераторной обмотке, пропорциональна частоте вращения полого ротора тахогенератора.
Рис. 54. Схема включения асинхронного тахогенератора
56. Вращающийся трансформатор
Вращающийся (поворотный) трансформатор – электрическая машина. Он по устройству подобен асинхронному двигателю с контактными кольцами, предназначен для преобразования угла поворота его ротора в напряжение, пропорциональное некоторой функции этого угла. Вращающиеся трансформаторы подразделяются на синусные, напряжение на выходе которых пропорционально синусу или косинусу угла поворота ротора; линейные, где напряжение на выходе пропорционально углу поворота, и на трансформаторы‑построители, напряжение которых пропорционально корню квадратному из суммы квадратов напряжений на входах:
Для получения указанных выше зависимостей выходного напряжения от угла поворота может быть использована одна и та же машина с двумя обмотками на статоре и двумя на роторе при соответствующих схемах их включения. Вращающиеся трансформаторы применяются в системах автоматического управления, в устройствах вычислительной техники для решения геометрических и тригонометрических задач и т. д.
В пазах сердечника статора (рис. 55) уложены две сдвинутые на 90° обмотки В и К, в пазах ротора также уложены две сдвинутые на 90° обмотки С и S. Концы обмоток ротора соединены так, как изображено на рисунке 55, и имеют три вывода, которые припаяны к трем контактным кольцам, установленным на оси ротора.
Рассмотрим синусно(косинусный режим работы вращающегося трансформатора: в этом случае на обмотку возбуждения В подается переменное напряжение Uвх.
Напряжение вызывает ток в обмотке, а последний – переменный магнитный поток ФТ, пронизывающий обмотки ротора С и S. Продольные составляющие потоков обмоток С и S, обусловливающие ЭДС, возникающую в них, как это следует из векторной диаграммы рисунке 55, соответственно равны:
Фms = Фm cos α, ФmC = Фm sin α.
Если для обмотки возбуждения справедливо выражение:
Uвх ≈ Евх = 4,44ωвfФm,
то для обмоток С и S справедливо:
Us ≈ Еs = 4,44ωsfФm cos α = Еms cos α,
UC ≈ ЕC = 4,44ωCfФm sin α = ЕmC sin α.
Все это справедливо при холостом ходе, когда к обмоткам С и S не подключены потребители и ток в обмотках равен нулю. В действительности нагрузка существует, в обмотках действует ток, который создает магнитный поток, существенно искажающий закон изменения выходных напряжений. Компенсация этих потоков осуществляется с помощью компенсационной обмотки, которая замыкается в одних случаях накоротко, в других – на какое(то сопротивление.

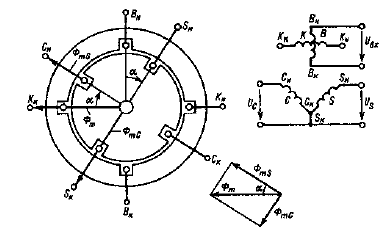

Рис. 55. Пояснение устройства и принципа действия поворотного трансформатора
