Федеральное государственное общеобразовательное учреждение высшего профессионального образования.

УЛЬЯНОВСКОЕ ВЫСШЕЕ АВИАЦИОННОЕ УЧИЛИЩЕ ГРАЖДАНСКОЙ АВИАЦИИ (ИНСТИТУТ)

ФАКУЛЬТЕТ «ПОДГОТОВКИ АВИАЦИОННЫХ СПЕЦИАЛИСТОВ»

КАФЕДРА «ОБЕСПЕЧЕНИЕ АВИАЦИОННОЙ БЕЗОПАСНОСТИ»

«УТВЕРЖДАЮ»

Заведующий кафедрой ОАБ

профессор В.М. Ильин

« » 2011г.

Доцент Вербицкий Ю.А.

.

Методическая разработка

для проведения практического занятия

по дисциплине «Технические средства ОАБ и Э»

Тема 1. Система охранной сигнализации аэропорта.

Практическое занятие 1.4. Технические характеристики и порядок установки пассивных ИК-датчиков.

Обсуждено на заседании кафедры ОАБ

Протокол № от « « 2011г.

Ульяновск 2011

Тема. Технические характеристики и порядок установки пассивных ИК-датчиков.

Учебные цели. Провести анализ технических характеристик и правил установки ИК-датчиков.

Время 2 часа.

Место Учебная аудитория.

Учебно-материальное обеспечение.

  1. Справочная и нормативная литература.

  2. Рабочая тетрадь.

Литература

1.Авиационная безопасность: учеб. пособие: в 2 ч. Ч.1А.В. Дормидонтов, С.И. Краснов, Н.В. Павлов; под общей редакцией С.И. Краснова, - Ульяновск: УВАУ ГА(И), 2009. _ 192с.

2.

Учебные вопросы и расчет времени

п/п

Наименование вопросов

Время

(мин)

Методические

приемы

преподавателя

1

2

3

4

1.

2.

3.

Вводная часть

Учебные вопросы

1.Технические характеристики ИК-датчиков.

2.Основные рекомендации по установке ИК-датчиков.

Заключительная часть.

5

80

5

Примеры пассивных ИК-датчиков.

Датчики российского производства:

- ИО 409-20 «Икар-1»;

- ИО 409-26/1 «Икар-2»;

- «Фотон-6»;

- «Фотон-8»;

- «Фотон-9»;

- «Астра-5»;

- «Астра-7»;

- «Астра-511"

Датчики иностранного производства

ИК датчик движения охранной сигнализации пассивный SRP – 100





Технические характеристики:

-      Напряжение питания - 7.8-16в

-      Ток потребления: Ожидание - 14ма при 12в Тревога - 5ма при 12в

-      Время тревоги - 1-3сек

-      Счет импульсов - 1,2,3

-      Тип пироэлемента - двойной

-      Защита от р/ч излучения - 30в/м , 10-1000МГц

-      Защита от э/м излучения - 50000в

-      Рабочая температура - (-20С+60С)

-      Габариты - 95х70х58мм

-      Вес - 85г

-      Зона детекции 18мх18м, угол охвата 105 град, установка без дополнительной юстировки на высоте от 1,5 до 3,6м, цифровая термокомпенсация, контроль нижней зоны, жесткая сферическая линза, плавная регулировка чувствительности.





·    ИК датчик движения охранной сигнализации  пассивный SRP – 300





Технические характеристики:

-      Напряжение питания - 7.8-16в

-      Ток потребления: Ожидание - 9ма при 12в Тревога - 9ма при 12в

-      Время тревоги - 1,6сек

-      Тип пироэлемента - двойной

-      Защита от р/ч излучения - 30в/м , 10-1000МГц

-      Рабочая температура - (-20С+60С)

-      Габариты - 95х70х58

-      Вес - 85г

-      Зона детекции 18мх18м, угол охвата 105 град, установка без дополнительной юстировки на высоте от 1,5 до 3,6м, цифровая термокомпенсация, микропроцессорная обработка сигнала, контроль нижней зоны, жесткая сферическая линза, плавная регулировка чувствительности.

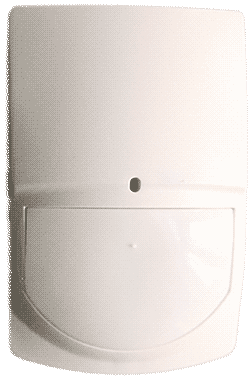

LC-100 PI

Извещатель охранный, пассивный, внутренней установки



ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

  • счетверенный пироэлемент

  • цифровая обработка сигнала

  • игнорирует животных весом до 25 кг

  • автоматическая термокомпенсация

  • регулируемый счетчик импульсов

  • регулировка чувствительности

  • светодиодная индикация

  • светодиод загорается во время сработки

  • контакт несанкционированного доступа размыкается при открытии крышки



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • дальность действия 15 м

  • угол обзора зоны обнаружения 90°

  • напряжение питания 8.2-16 В

  • ток потребления: - дежурный режим 8 мА - режим тревоги 10 мА

  • время тревоги 2 с

  • время разогрева 60 с

  • реле сигнала тревоги Н.З. 0.1 А / 28 В с оконечным резистором 27 Ом

  • контакт несанкционированного доступа Н.З. 0.1 А / 28 В с оконечным резистором 10 Ом

  • защита от р/ч излучения - 30 В/м , 10-1000 МГц

  • защита от э/м излучения - 50000 В

  • диапазон рабочих температур -10...+50 °С

  • габаритные размеры 92х62х40 мм

  • масса 40 г

LC-102 PI

(ИК движения + с извещателем разбития стекла,от животных до 25кг)

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ

  • счетверенный пироэлемент

  • цифровая обработка сигнала

  • игнорирует животных весом до 25 кг

  • автоматическая термокомпенсация

  • регулируемый счетчик импульсов

  • регулировка чувствительности

  • светодиодная индикация

  • светодиод загорается во время сработки

  • контакт несанкционированного доступа размыкается при открытии крышки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • дальность действия: - объемный извещатель - 12 м - извещатель разбития стекла - 9 м

  • угол обзора зоны обнаружения 90°

  • напряжение питания 8.2-16 В

  • ток потребления: - дежурный режим не более 16.5 мА - режим тревоги не более 22 мА

  • время тревоги 2 с

  • время разогрева 60 с

  • реле сигнала тревоги Н.З. 0.1 А / 28 В с оконечным резистором 27 Ом

  • контакт несанкционированного доступа Н.З. 0.1 А / 28 В с оконечным резистором 10 Ом

  • защита от р/ч излучения - 30 В/м , 10-1000 МГц

  • защита от э/м излучения - 50000 В

  • диапазон рабочих температур -10...+50 °С

  • габаритные размеры 118x62x41 мм

  • масса 110 г



SRP-600

Отличительной особенностью извещателя SRP 600, является наличие в нем уникальной сферической линзы повышенной твердости и зеркала, устраняющего "мертвую зону" под ним. Линза снабжена LP-фильтром для лучшей защиты от влияния на работу извещателя лучей света видимого диапазона. Детектор производит анализ условий внешней окружающей среды во всем диапазоне частот излучения движущихся объектов. Это дает возможность надежно распознать движение человека и свести к минимуму возможность возникновения ложных тревог. Еще одной особенностью извещателя SRP 600 является наличие в нем функции памяти тревожного состояния. Для сброса памяти тревог в нем предусмотрен дополнительный вход. Извещатель поставляется в двух вариантах с широкоугольной или длиннофокусной линзами. Для производственных помещений осуществляется поставка извещателей с линзами черного цвета. Максимальная длина области детектирования при наличии широкоугольной линзы достигает 18 м, при угле 105°. Для длиннофокусной линзы она составляет 30 м. В извещателе предусмотрены:

  • изменение режима подсчета импульсов пиро-элемента;

  • регулировка чувствительности;

  • схема автоматической температурной компенсации;

  • калибровка прибора с учетом монтажной высоты в пределах от 1,5 до 3,6 м.

Основные технические характеристики

Напряжение питания:

8,7 - 16 В п.т.

Потребление тока:

в режиме ожидания 9 мА, в режиме тревоги 9 мА

Рабочий диапазон температур:

от -20°С до +50°С

Время реагирования:

3 сек.

Выход тревоги НЗ:

28 В/0,1 А/10 Ом

Габаритные размеры:

68 х 106 х 57 мм



SRP PET2

По внешнему виду и практически всем техническим характеристикам данный извещатель полностью аналогичен извещателю SRP 100. Отличительной особенностью извещателя SRP PET 2 является наличие защиты от ложных тревог, связянных с передвижением в помещении домашних животных массой до  20 кг. В извещателе предусмотрены:

  • изменение режима подсчета импульсов пиро-элемента;

  • регулировка чувствительности;

  • схема автоматической температурной компенсации;

  • калибровка прибора с учетом монтажной высоты в пределах от 1,5 до 3,6 м.

Основные технические характеристики

Напряжение питания:

8,2 - 16 В п.т.

Потребление тока:

в режиме ожидания 14 мА,

в режиме тревоги 8 мА

Рабочий диапазон температур:

от -200С до +600С

Время реагирования:

3 сек

Выход тревоги НЗ:

28 В/0,1 А/10 ОМ

Габаритные размеры:

70 Х 95 Х 58 мм

Aqua Ring

Извещатель инфракрасный цифровой потолочный.

Извещатели серии AQUA являются полностью цифровыми устройствами - микропроцессорная обработка сигнала осуществляется без участия какой-нибудь активной аналоговой системы, что обеспечивает повторяемость и устойчивость параметров.

  • высококачественный пироэлемент - фильтр, отсекающий УФ-излучение и полосу видимого света - высокая устойчивость к электромагнитным помехам - низкий уровень шумов

  • цифровая фильтрация сигнала из пироэлемента

  • цифровая компенсация температуры

  • трехступенчатая регулировка чувствительности

  • функция предварительной тревоги

  • контроль состояния питания

  • низкое потребление ток

  • рекомендуемая высота установки от 2,2м до 4,5м





SWAN QUAD (Crow)

Краткое описание SWAN QUAD (Crow)

Счетверенный пироэлемент позволяет анализировать размеры тела и дифференциировать животных. ASIC - технология. Игнорирует животных до 25 кг. Зона детекции 18 м. Термокомпенсация. Компактный дизайн Изменяемая ширина импульс. Регулировка чувствительности. Широкий диапазон высоты установки без необходимости калибровки (1.8m - 2.4m). Светодиодный контроль

Описание SWAN QUAD (Crow)

В SWAN QUAD детекторе применена специальная оптическая линза и уникальный счетверенный пироэлемент. ASIC-технология позволила избежать ложных срабатываний и игнорировать животных весом до 25 кг. SWAN QUAD обеспечивает отличный уровень защиты от видимого света и обеспечивает надежное обнаружение вторжения.

Датчик комплектуется широкоугольной линзой.

 Счетверенный пироэлемент позволяет анализировать  размеры тела и дифференциировать животных.

 ASIC - технология.

 Игнорирует животных до 25 кг.

 Зона детекции 18 м.

 Термокомпенсация.

Компактный дизайн

 Изменяемая ширина импульс.

Регулировка чувствительности.

 (Широкий диапазон высоты установки без необходимости калибровки (1.8m - 2.4m).

 Светодиодный контроль.

.

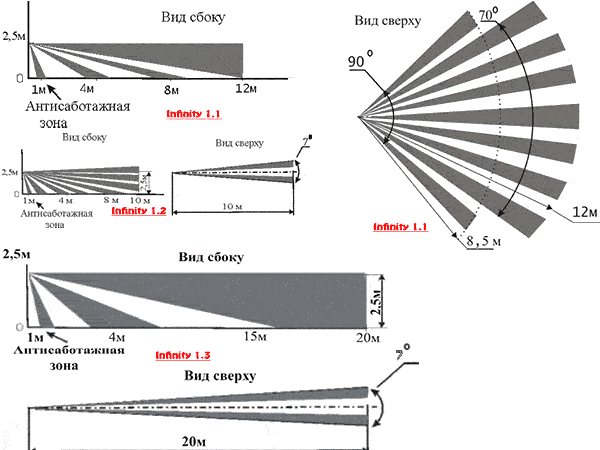

Infinity

.

Технические характеристики извещателя:

Максимальная дальность действия извещателя, м, не менее

12 - 20

Угол обзора зоны обнаружения (при радиусе 5 м), град., не менее

90

Высота зоны обнаружения, м, не менее

2,5

Диапазон скоростей перемещения нарушителя, м/с

0,3 до 3

Допустимый ток через контакты реле, А, не более

0,1

Сопротивление замкнутых контактов реле, Ом, не более

50

Сопротивление разомкнутых контактов реле кОм, не менее

200

Допустимое напряжение на контактах реле, В, не более

60

Напряжение питания, В

10-15

Потребляемый ток, мА, не более

12

Габаритные размеры, (без кронштейна), мм

75?58?48

Масса извещателя, кг

0,1

Условия эксплуатации:

температура, °С

-30 ... +55

относительная влажность воздуха

до 95% при +35 °С без конденсации влаги
