2.Вибрационно-сейсмические системы
Эти системы, также как и системы с виброчувствительными кабелями, реагируют на колебания или деформации контактирующей с ними среды. Однако здесь обычно используются датчики, устанавливаемые непосредственно в грунт или на массивные стены, и регистрирующие низкочастотные (сейсмические) колебания (смещения) почвы или стены.
Системы, как правило, обеспечивают скрытую установку и позволяют защитить как огражденные, так и неогражденные периметры.
Подземные сейсмочувствительные системы обычно используются для обнаружения подкопов под оградами. В российской системе «Амулет» для обнаружения подкопа используется одиночный сенсорный кабель, заглубляемый в грунт на 5 - 20 см вдоль линии ограды. При попытке подкопа нарушитель деформирует кабель, что создает в последнем электрический сигнал. Система «Амулет» может закрыть зону длиной до 1000 м. Она работает в любых грунтах, кроме болотистых и скальных. Электронный блок предназначен для фильтрации сигнала, анализа его формы и подсчета импульсов. Он имеет размеры 320х95х232 мм, питается от напряжения 20 - 30 В и потребляет мощность 0,2 Вт.
Отметим, что для организации противоподкопных рубежей хорошо подходят и некоторые другие кабельные системы, предназначенные для защиты оград. Так, при использовании в качестве противоподкопной системы Guardwire, сенсорный кабель рекомендуется помещать в стальную трубу и укладывать в заполненную гравием траншею, которая устраивается с целью повышения надежности обнаружения. Сечение траншеи не должно быть меньше, чем 30х30 см; глубина закладка кабеля должна быть равна половине глубины траншеи.

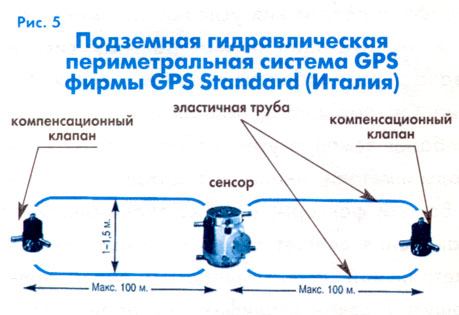

Для организации подземных сейсмометрических рубежей итальянская компания GPS Standard использует протяженные гидравлические датчики давления. Такая система, получившая название GPS, использует два или четыре специальных чувствительных гибких шланга, которые укладываются в грунт на глубине 25 - 30 см на расстоянии 1 - 1,5 м друг от друга. Типовая конфигурация для двухзонной подземной системы GPS показана на рис.9. Шланги (1) выполнены из эластичного полимерного материала; они заполнены антифризом под давлением и подсоединены к специальному двухзонному сенсору (2), измеряющему давление жидкости. Компенсационные клапаны (3) служат для автоматической компенсации разницы давления в шлангах системы. Корпуса клапанов, монтируемых под землей, выполнены из пластика. Сенсор содержит высокочувствительные мембраны и микропроцессор для преобразования и анализа сигналов, которые сравниваются с типовыми образами, характерными для реальных вторжений. После обработки сигналы подаются на центральный электронный блок, к которому можно подключить до 16-ти сенсоров. Он может размещаться в установочных шкафах или в специальной 19-дюймовой стойке и содержит устройство сбора, обработки и передачи информации от датчиков, а также релейный блок. Блок также содержит интерфейс RS-232, через который подключается внешнее охранное оборудование или компьютер, используемый для настройки и контроля системы. Для этих целей в комплект поставки включено специальное программное обеспечение.
Рис.9.
Система GPS используется для охраны как огражденных, так и неогражденных периметров. Ширина зоны обнаружения составляет 2,5 - 3,5 м; система позволяет обнаруживать нарушителя, который пересекает защищаемый рубеж шагом, бегом, скачками, перекатыванием или с помощью подкопа. Динамическая корректировка параметров автоматически изменяет порог срабатывания системы при изменении температуры и погодных условий. Гидравлические датчики можно устанавливать в различные грунты, под асфальт или тротуарные плиты. Высокая чувствительность датчиков требует, чтобы деревья или крупные кустарники находились не ближе 3 - 4 метров от шлангов.
Монтируемый под землей сенсор системы GPS помещен в металлический корпус диаметром 135 и высотой 160 мм (двухтрубный сенсор). Для питания сенсора требуется источник с напряжением 12 - 18 В, потребляемый ток - 15 мА. Диапазон рабочих температур системы - от -30О до +60ОС.
Заключение.
Среди множества современных периметральных охранных систем невозможно выделить одну, которая была бы самой универсальной и наилучшей со всех точек зрения. . Поэтому при проектировании систем охраны периметра необходимо учитывать множество факторов: возможность выделения полосы отчуждения, рельеф местности, конструкцию и материал ограды, растительность, наличие вблизи железных или автомобильных дорог и др.
Кафедра ОАБ доцент Вербицкий Ю.А.
