Техническое описание
Способ детектирования - на основе PYRO и Доплеровского эффектов. Чувствительность - изменение на 1,6°С при скорости 0,6 м/сек. Скорость детектирования - 0,3-1,5 м/сек. Максимальные пульсации напряжения: 2,4В от пика до пика при напряжении питания 12В постоянного тока. Напряжение питания: постоянный ток 7,8-16В пост. тока. Ток потребления: при срабатывании - 25,5мА; в режиме ожидания - 16,5мА. Температурная компенсация - ДА. Период тревоги: 2+1сек. Выход тревоги; 28В пост. тока., 0.1А, с защитным резистором 10 Ом. Микропереключатель вскрытия: нормально замкнутый ключ, 28В пост. тока, 0,1А, с защитным резистором 10 Ом; Период прогрева - 1мин. Светодиодные индикаторы: желтый светодиод мигает в период нагрева и самотестирования; красный включен во время тревоги; зеленый - срабатывание PYRO-элемента; желтый - срабатывание MW-элемента. Рабочая температура: от -20°С до +60°С. Защита от высокочастотных помех: 30 В/м при частоте поля 10-1000 МГц. Защита от электромагнитных помех: до 50000В проникающих через осветительную или силовую цепи. Защита от видимого света: свет галогеновых ламп с расстояния 2,4 м или отраженный свет. Мощность MW элемента: min +13dB IERP. Средняя частота микровол. элемен: 10,525 ГГц. Уровень микроволновых гармоник: -7,3 dB. Разброс частоты микровол. излучение: + 3МГц. Размеры: 137мм х 70 мм х 53 мм. Вес: 140 гр.

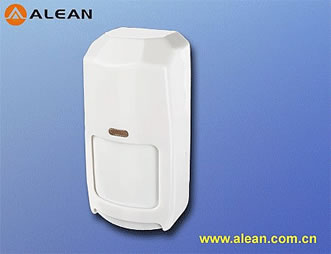

AN800-W12
Комбинация микроволновой и инфракрасной технологий
Автоматическая температурная компенсация
Оптимальная обработка сигналов микроволнового и инфракрасного каналов для достижения превосходного обнаружения без ложных тревог
Согласованные зоны обнаружения
Схемотехническое снижение излучений
Экранированная медной фольгой плата для максимальной защиты от радиопомех
Закрытая сенсорная камера предохраняет от насекомых и воздушных потоков
AN800-W12 - комбинированный извещатель, предотвращающий ложные тревоги от помеховых воздействий и предназначенный для коммерческого и бытового применения. Пассивный инфракрасный (ПИК) и дополнительный микроволновый чувствительные элементы объединены в одном устройстве, давая AN800-W12 возможность различать движение человека от любого другого возмущения. Стабильностью своих характеристик, легкостью монтажа и компактным привлекательным дизайном AN800-W12 демонстрируют лучший выбор для применения в условиях с требованиями чрезвычайно малого уровня ложных тревог.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ |
AN800-W12 |
Способ обнаружения |
Пассивный инфракрасный и микроволновый |
Зона обнаружения |
12м * 12 м |
Способ монтажа/Высота |
Настенный/2,4 - 4,5 м |
Период выдачи тревоги |
2 - 3 сек. |
Напряжение питания |
(9 - 16) В |
Потребляемый ток |
20 мА |
Устойчивость к засветке |
более 8000 люкс |
Частоты микроволнового канала |
10.525 ГГц 10.687 ГГц 2.45 ГГц |
Устойчивость к радиопомехам |
>30 В/м 10МГц---1000 МГц |
AN800-W18
Комбинация микроволновой и инфракрасной технологий
Автоматическая температурная компенсация
Оптимальная обработка сигналов микроволнового и инфракрасного каналов для достижения превосходного обнаружения без ложных тревог
Согласованные зоны обнаружения
Схемотехническое снижение излучений
Экранированная медной фольгой плата для максимальной защиты от радиопомех
Закрытая сенсорная камера предохраняет от насекомых и воздушных потоков
AN800-W18 - комбинированный извещатель, предотвращающий ложные тревоги от помеховых воздействий и предназначенный для коммерческого и бытового применения. Пассивный инфракрасный (ПИК) и дополнительный микроволновый чувствительные элементы объединены в одном устройстве, давая AN800-W18 возможность различать движение человека от любого другого возмущения. Стабильностью своих характеристик, легкостью монтажа и компактным привлекательным дизайном AN800-W18 демонстрирует лучший выбор для применения в условиях с требованиями чрезвычайно малого уровня ложных тревог.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ |
МОAN800-W18 |
Способ обнаружения |
Пассивный инфракрасный и микроволновый |
Зона обнаружения |
МО18м * 18 м |
Способ монтажа/Высота |
Настенный/2,4 - 4,5 м |
Период выдачи тревоги |
МО~ 2 - 3 сек. |
МХ Характеристики тревожного выхода |
МОН.З. = 28 В макс. 100 мА |
Напряжение питания |
МО= (9 - 16) В |
Потребляемый ток |
20 20 мА |
Тампер |
МОН.З., = 30 В 50 мА |
Счётчик импульсов |
1 или 2, по выбору |
Устойчивость к засветке |
более 8000 люкс |
Рабочие температуры |
МО-25 - +65° С |
Частоты микроволнового канала |
10.525 ГГц 10.687 ГГц 2.45 ГГц |
Устойчивость к радиопомехам |
>30 В/м 10МГц---1000 МГц |
Влажность |
МО95% макс. |
