Введение
Учебные вопросы
1 Микроволновый метод обнаружения.
2. Комбинированные датчики, технические характеристики и возможности.
3.Установка и использование комбинированных датчиков
Заключение
Литература.
Основная:
1.Авиационная безопасность: учеб. пособие: в 2 ч. Ч.1А.В. Дормидонтов, С.И. Краснов, Н.В. Павлов; под общей редакцией С.И. Краснова, - Ульяновск: УВАУ ГА(И), 2009. _ 192с.
2.
Учебно-материальное обеспечение.
1. Наглядные пособия.
2. Технические средства обучения.
3. Приложения.
Введение.
Датчики являются одним из главных элементов системы сигнализации и во многом определяют ее эффективность.
Для повышения помехоустойчивости системы охраны находят широкое применение, так называемые, комбинированные средства обнаружения.
Прежде чем перейти к подробному анализу особенностей датчиков двойной технологии, целесообразно остановиться на изложении основных принципов микроволнового метода обнаружения, который, чаще всего, используется в сочетании с ИК-методом.
1. Микроволновый метод обнаружения.
Принцип действия микроволнового активного метода обнаружения основан на излучении в окружающее пространство электромагнитного поля СВЧ диапазона и регистрации его изменений, вызванных отражением от нарушителя, движущегося в зоне чувствительности датчика. Микроволновые активные датчики, реализующие этот метод, относятся к классу активных детекторов движения.
Микроволновые датчики состоят из следующих основных элементов:
СВЧ генератора;
антенной системы, создающей электромагнитное поле в окружающем пространстве, принимающей отраженные сигналы, формирующей диаграмму направленности датчика и определяющей форму пространственной зоны чувствительности;
СВЧ приемника, регистрирующего изменение характеристик принятого сигнала;
блока обработки, выделяющего сигналы, обусловленные движущимся человеком, на фоне помех.
Генератор микроволнового датчика предназначен для формирования СВЧ сигнала - обычно в 3-х сантиметровом диапазоне длин волн (10...11 ГГц), в последнее время производителями датчиков начали осваиваться и более коротковолновые диапазоны (24...25 ГГц). Первоначально в микроволновых датчиках использовались генераторы на диодах Гана, в настоящее время производители перешли на транзисторные генераторы. Современные СВЧ генераторы позволяют формировать стабильный сигнал с требуемыми характеристиками при малых габаритах и низком потреблении.
В качестве антенной системы в микроволновых датчиках обычно используется единственная совмещенная приемо-передающая антенна. В большинстве современных датчиков применяются микрополосковые антенны, обладающие меньшими габаритами, весом и стоимостью по сравнению с широко использовавшимися ранее рупорными антеннами. Однако рупорные антенны продолжают применяться некоторыми производителями датчиков и в настоящее время, так как обеспечивают несколько более высокую точность формирования диаграммы направленности.

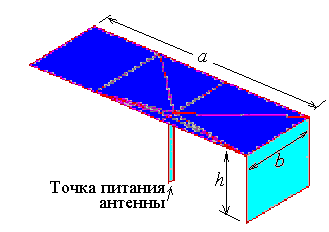

Микрополосковая (в зарубежной литература patch- печатная) антенна представляет собой металлический проводник той или иной формы, расположенный над заземленной подложкой. Она может быть удачно совмещена с печатной платой, на которой расположены СВЧ каскады. Имеются конструкции из параллельно расположенных многосторонних плат. В определенной точке к микрополосковой антенне подключается приемопередатчик. В этой точке осуществляется подвод мощности от передатчика и отвод принятого сигнала на вход приемника.
Макет МПА
Рупорные антенны представляют собой конический или пирамидальный рупор, соединенный с круглым или прямоугольным волноводом. В частности, облучатель параболической антенны является маленькой рупорной антенной.
Рупорная антенна
Вообще говоря, формы зон чувствительности микроволновых детекторов не отличаются таким многообразием, как у ИК-пассивных датчиков. Конфигурация зоны чувствительности микроволновых датчиков представляет собой объемное тело, напоминающее по форме эллипсоид. В идеале от антенной системы требуется излучение (и, соответственно, прием) только в переднее полупространство без заметного заднего и бокового излучения (с целью минимизации ложных срабатываний).
Перемещение нарушителя в зоне чувствительности приводит к появлению изменяющегося во времени отраженного сигнала. Здесь различают два эффекта: изменение пространственной картины стоячих волн и частотный сдвиг отраженной от движущегося человека волны (эффект Доплера). Микроволновые датчики, основанные на регистрации первого эффекта, называются амплитудно-модуляционными, второго - доплеровскими. Вообще говоря, оба этих эффекта неразрывно связаны, имеют общую природу и одинаковое проявление, и поэтому практически неразделимы.
Эффект Доплера описывает сдвиг частоты сигнала в зависимости от относительного движения источника и приемника. Так волна, посланная источником, который удаляется от приемника, будет приниматься им на меньшей частоте по сравнению с волной от неподвижного источника или от источника, приближающегося к приемнику. Если же приемник приближается к неподвижному источнику, то частота принимаемой им волны будет больше по сравнению с неподвижным приемником или приемником, удаляющимся от источника. Это явление обнаружил Христиан Доплер в 1842 году.
. Наибольшее распространение получили доплеровские микроволновые датчики, имеющие более высокую чувствительность. Доплеровский сдвиг частоты df возникает при движении нарушителя вдоль луча, частота отраженного сигнала возрастает при движении к датчику и уменьшается при движении от датчика. Абсолютная величина df пропорциональна частоте зондирующего сигнала f и составляющей скорости движения вдоль луча.
Типичные значения регистрируемых датчиком величин доплеровского сдвига лежат в диапазоне частот сетевой помехи 50/60 Гц и ее гармоник. Для борьбы с этими помехами современные микроволновые датчики оснащаются режекторными фильтрами (в том числе адаптивными) гармоник электрической сети. Другими источниками помех, вызывающими ложные срабатывания доплеровских микроволновых датчиков, являются отражения от вибрирующих, колеблющихся и движущихся хорошо отражающих объектов. Такими источниками ложных срабатываний могут быть, например:
установочная арматура включенных ламп дневного света;
работающее электрооборудование, создающее вибрацию;
потоки дождевой воды на стеклах;
движение воды в пластиковых трубах;
мелкие животные и птицы.
В прежние годы, до широкого распространения ИК-детекторов, микроволновые активные датчики пользовались большой популярностью. Сейчас и спрос, и предложения этих датчиков существенно снизились. Основные характеристики микроволновых датчиков российского производства, предназначенных для установки внутри помещений, приведены в табл1. Все эти датчики имеют сплошную объемную зону чувствительности, предусмотрена возможность регулировки в широких пределах максимальной дальности обнаружения. Рекомендуемая высота установки 2...2,5 м. Допускается эксплуатация нескольких датчиков в одном помещении - для исключения взаимного влияния сигналов, возможен выбор одной из четырех рабочих частот.
Таблица 1. |
||||
Характеристика |
Аргус-2 |
Аргус-3 |
Волна-5 |
Тюльпан-3 |
Максимальная дальность действия, м |
от 2...4 до 12...16 |
от 2...3 до 6...7,5 |
от 2...4 до 12...16 |
от 1,5...3,5 до 15...17 |
Ширина зоны при наибольшей дальности, м |
6...8 |
3...4 |
6 |
12...13 |
Высота зоны чувствительности при наибольшей максимальной дальности, м |
4...5 |
2...3 |
8 |
7...8 |
Угол обзора в горизонтальной плоскости; град. в вертикальной плоскости |
100
75 |
80...110
45...75 |
|
100
60 |
Контролируемая площадь, м2 |
90 |
25 |
90 |
90 |
Контролируемый объект, м3 |
200 |
40 |
|
250 |
Диапазон обнаруживаемых скоростей перемещения, м/с |
0,3...3 |
0,3...3 |
0,3...3 |
0,3...3 |
Напряжение питания, В |
10,2...15 |
10,2...15 |
10...72 |
10,2...24 |
Потребляемый ток, мА |
16 |
30 |
70 |
|
Диапазон рабочих температур, 0С |
-30...+50 |
-10...+50 |
-30...+50 |
-30...+50 |
Габариты, мм |
98х85х62 |
90х75х40 |
98х85х62 |
90х75х40 |
Масса, г |
250 |
100 |
200 |
250 |
Датчики движения
